Fabriquant actuellement un amplificateur à transistor QRO pour la bande 144 Mhz, j’ai décidé sous les conseils de F1TE Lucien,de fabriquer un filtre passe-bas, à l’aide du logiciel RFsim99 .
J’ai utilisé des condensateurs 22pF 3500V disponible sur Ebay.
Les selfs sont en fil argenté de 2mm de diamètre, le diamètre intérieur est de 10mm.
4 spires à l’entrée et à la sortie .Longueur 8.8mm (120nH)
5 spires sur la self du milieu .Longueur 11.1mm (160nH)

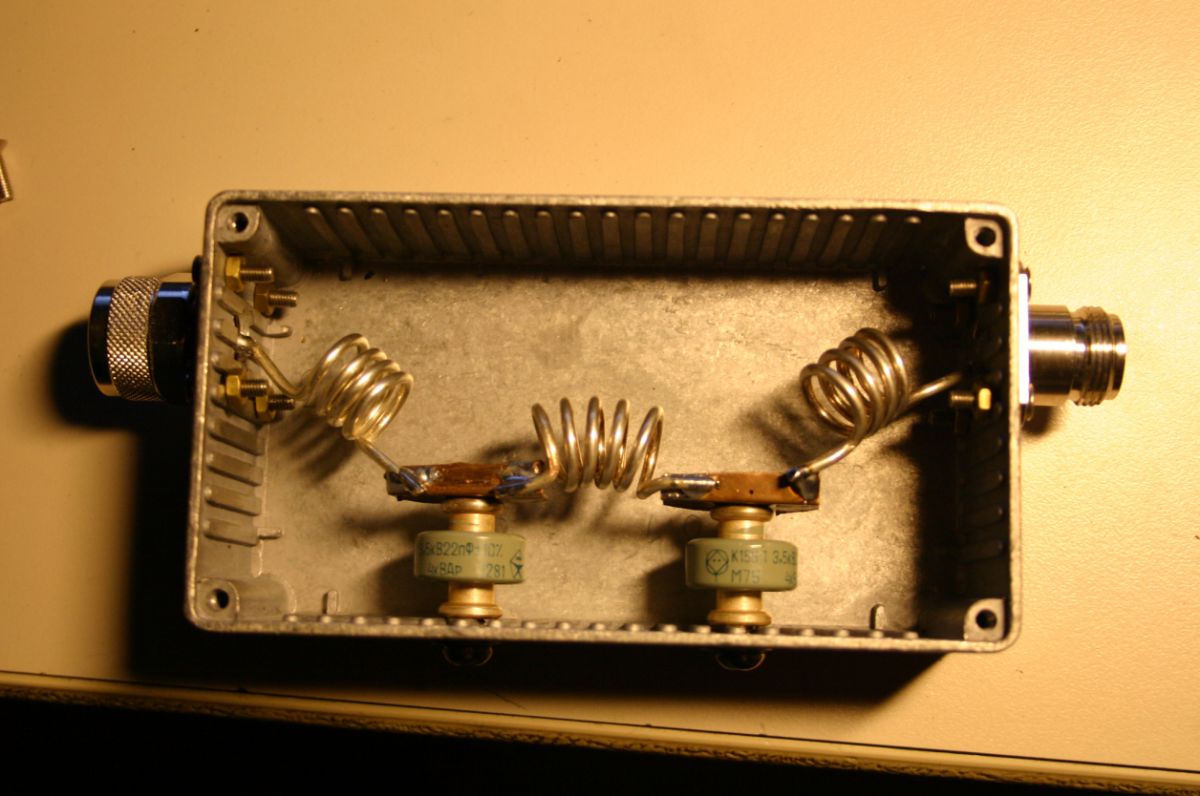

Le tout est monté dans une boite en alu moulé de 120x65x40mm
Les résultats sont très bons!
Perte d’insertion : 0.17db
Return loss : –30.66 (ROS: 1.1)
Harmonique 2 : –51db
Harmonique 3 : –54db
Harmonique 4 : –51db
Mesures effectuées avec un Marconi 6202, et un pont réflectométrique Wiltron.
Ce filtre doit être efficace lors de contest , avec deux stations 144 et 432 trafiquant simultanément !
