Une remarque à propos du transverter 432/28...
J'ai trouvé par hasard sur le net un article expliquant que l'hybride de sortie n'était pas linéaire...
Il a été remplacé depuis chez Elecraft... A prendre en compte si vous en achetez un d'occasion !
J'ai contacté bien sur le constructeur, en demandant l'échange de ce circuit...
Cela m'a été refusé, et j'ai du l'acheter. Pas très commercial, et en ce qui me concerne, Elecraft c'est terminé !
Le 20/03/2014
Plus de problème d'instabilité, et le facteur de bruit a été ramené à 0.9db pour un peu plus de 18db de gain.
Le 27/01/2014:

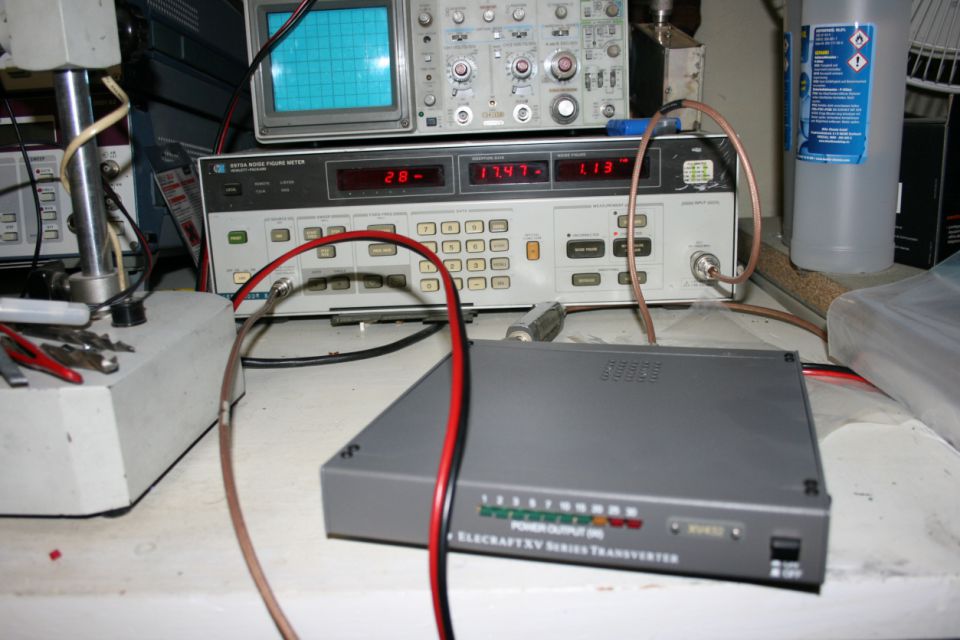

Petite mesure aujourd'hui du facteur de bruit de la version 432/28 Mhz.
Resultat: 1.13 db de facteur de bruit, pour un gain de 17.47 db.Mais un peu d'instabilité...à suivre!
Info supplementaire :
Pour ceux éventuellement intéressé par le transverter 144/28 d’Elecraft, pensez à demander à la commande la self “L19” pour modifier l’oscillateur 116 Mhz...
En effet, en configuration de base, l’OL du transverter 144/28 n’est pas réglable... (celui en 432/28 l’est...)
J’ai pu mesurer un décalage sur le mien de 13Khz ( mesure sur fréquencemètre Racal Dana, piloté par une source rubidium 10Mhz)
Ce n’est pas dramatique, mais peut être un peu gênant pour les modes numériques (MS ou EME)
Avec l’OL modifié, je suis maintenant à + ou – 5 hertz sur le 116 Mhz!
L19 est disponible chez Elecraft gratuitement, seuls les frais de port sont facturés, pour ceux qui possèdent déjà ce transverter.
Le site Elecraft :
Documentations :
Les tarifs :
Je conseille l’option “crystal oven” (enceinte thermostatée) pour une bonne stabilité..
Pour les VHF, UHF, une alternative aux tranceivers dédiés est la construction de tranverters, et l’utilisation derrière un bon décamétrique, souvent sur 28Mhz...
Souvent les résultats sont bien meilleurs, voir le site suivant :
http://www.df9ic.de/tech/trxtest/trxtest.html
Je me suis tourné vers les kit’s Elecraft, ayant profité à une époque d’un taux de change USD/euro favorable.

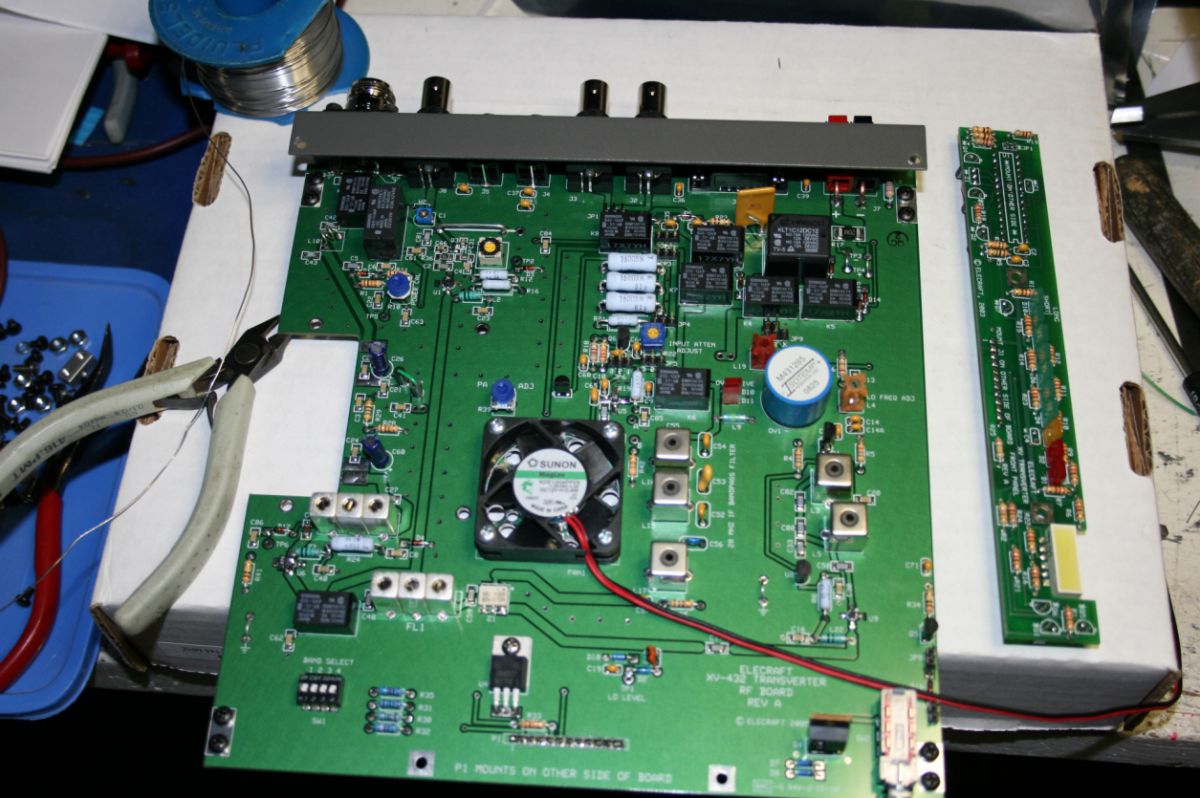

Je viens de terminer la version 144/28 et les résultats sont très bons !
Je trouve un gain de 26db et un facteur de bruit de 0.6db sur un HP8970.
L’émission est également très propre à l’analyseur de spectre.
Tout est configurable.Emission/réception 28Mhz séparées, ou sur un seul connecteur. idem pour le 144 Mhz.
3 niveaux d’attaque réglables sur le 28Mhz: 1mW, 251mW ou 5W.
Des points test sont prévus pour la mise au point, et un contrôleur universel suffit...
Pour les allergiques, les composants CMS sont déjà soudés sur le circuit.Reste les composants traditionnels à implanter.
Les documents fournis sont très clairs...mais en Anglais ! (merci au traducteur Google de temps en temps !)
On coche une case à chaque opération réalisée.
Le transverters sont disponibles en 50, 144, 432 Mhz...et en 222Mhz si un jour on nous l’accorde, on peut rêver !
