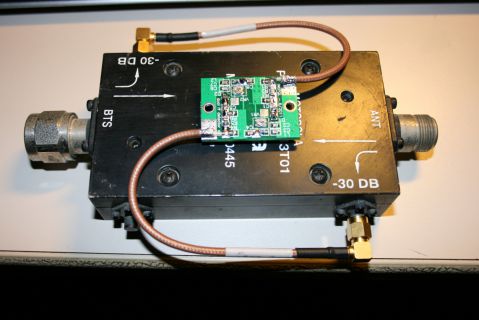

Pour la realisation d'un Wattmètre, ou la protection d'un PA, j'ai trouvé sur Ebay des coupleurs Motorolla/Narda pouvant supporter le Kw !
Ils sont à l'origine prevus pour la bande 900Mhz.
Voici les mesures que j'ai obtenues pour le 144, le 432, et le 1296Mhz:
Attenuations sur les ports -30db:
144 Mhz:-41.91db
432 MHz:-33.18db
1296 Mhz:-32db
Return loss:
144MHz:-37dB
432Mhz:-34.05db
1296 Mhz:-27.9db
Pertes d'insertion:
144Mhz: 0.02db
432Mhz: 0.05db
1296Mhz: 0.09db
W6PQL vend une petite platine bien pratique pour attaquer directement un Wattmetre, ou une platine de protection.
Kit's disponibles sur sa page de vente.
