"RF Applications
repair
Personal realizations (sample)
PA 100W
PA AM 200Mhz to 400Mhz 22Volts
Supply : 22V to 32V - I : 8A max
Operational : -55°C to + 90°C (70 to 90 and 16Volts supply with derating
power)
& (starting at -55°C is very difficult - Held at 90°C is very difficult)
detail 1 Push
50W
Reflectometer 100
to 400Mhz
Head 200 to 400Mhz
Varicap control accord
Techniques particulières pour construction, réglages,
etc... sur des amplis RF (avec condensateur Porcelaine ou Céramique)
Pour les hypers, des Condensateurs chip ATC 100A sont utilisés ( 1,4mm
x 1,4mm).
Pour VHF /UHF des ATC 100B ( 3,0mm x 3,4mm)
Ici : ATC 100A et 100B, TA(Tekelec Airtronic), MD (Micro Electronic JFD, LCC
(France),
Ceramic CMS taille 1206 et 805, Ceramic enrobé carré et tubulaire.
PS : j'ai d'autres marques équivalentes, genre JFD, ou LCC
On les monte horizontalement et on les soude avec de la soudure étain/argent
à 2% (multicore 5 canaux)
Température de soudage : 285°c à 335°c max
Préchauffer le substrat pour éviter les chocs thermiques (chaufe-plat
ou une résistance CMS de puissance vissée sur la platine).
Dans tous les cas, toutes les soudures annexes, y compris le circuit imprimé
seront réalisés avec de la soudure à l'argent !
( mais beaucoup plus grosse en diamètre),
pourquoi : parce que, avec la hf traversant les lamelles d'argent des condensateurs,
il y aura une migration des ions d'argent,
ce qui aura pour effet de vider les condensateurs, ils auront donc une valeur
qui diminuera.
Les bobines ou straps courts de fils argentés verront leur "peau"
se désagréger au cours du temps.
Nota : à la place des condensateurs ATC 100B (très
cher, vue en porcelaine), on pourra les remplacer par des CMS céramique
à 2 conditions ;
1° diviser la valeur d'un ATC par au moins 2, voir 3 pour bien faire.
Exemple : ATC 100B 10pf = 3 x 3,3pf en CMS céramique.
2° les souder verticalement pour que la HF passe dans toutes
les lames internes en argent.
ATC et CMS exemple en VHF 100 150Mhz (80W PEP)
Lors de vos réglages, des petits condensateurs céramiques sur
pattes (très courtes) placés manuellement en parallèle
sur les condensateurs fixes
vous indiqueront s'il faut augmenter ou diminuer la valeur.

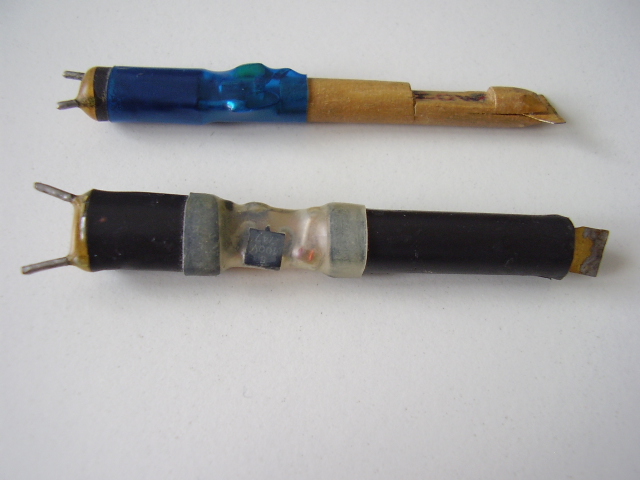

De même un petit strap en lamelle doré fixé
sur un bout de bois fin pourra diminuer la valeur du strap.
( montage sur le test ampoule HF, de l'autre côté)
Encore, une grosse résistance avec une ferrite d'un côté
et de l'autre un noyau laiton vous indiquera s'il faut augmenter ou diminuer
cette petite inductance.
Enfin un montage sur un petit bâton avec 2 pattes relièes à
un condensateur céramique à pattes (1000 à 2000 pf en série
avec une ampoule miniaure (5V par exemple D. 3mm *)
vous indiqueront si la HF est là à l'entrée et à
la sortie du transistor amplificateur( 5 à 20W).
Ampoule allumée sur l'entrée
du transistor et éteinte en sortie = constat de décès !
* je peux vous les fournir.
Les réglages des condensateurs Gigatrim se font à l'aide d'outils
spéciaux (isolés et non métaliques)
il y 2 modèles.
Le gros : Johanson 8764 - Le petit :Johanson 8766

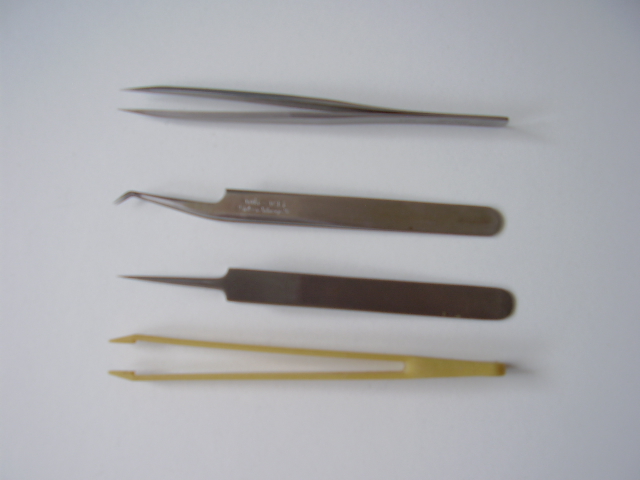

Matériel de pose
ici, brécelle normale inox, courbée inox pour ATC 100A et CMS
taille 805, pointue idem et isolante pour cas difficile
(super position ATC ou CMS sur un déjà soudé).
