БП на 25А
Power supply 25A

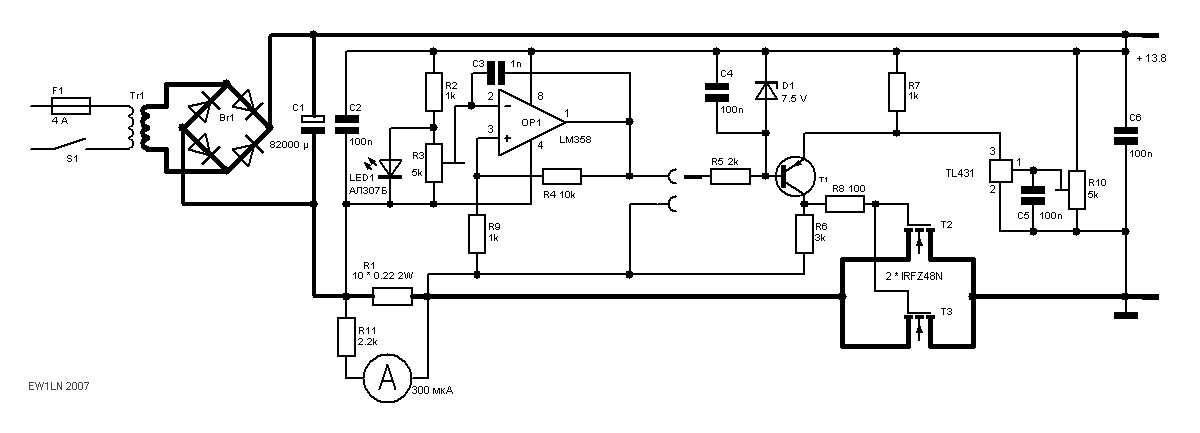

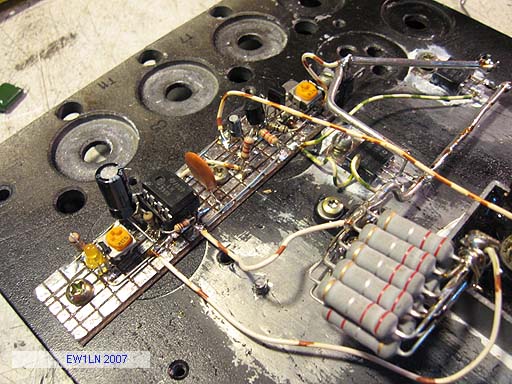

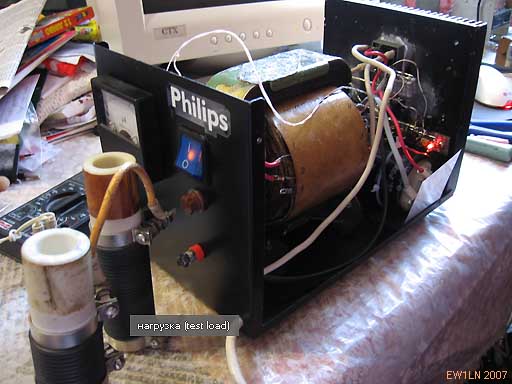

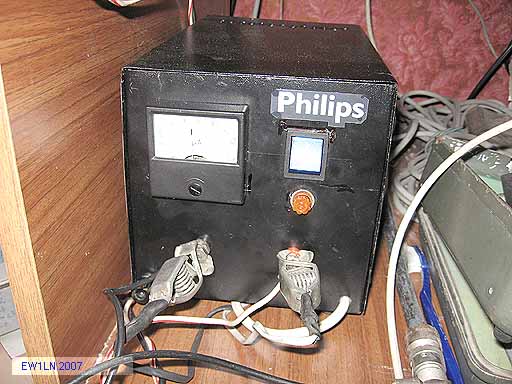

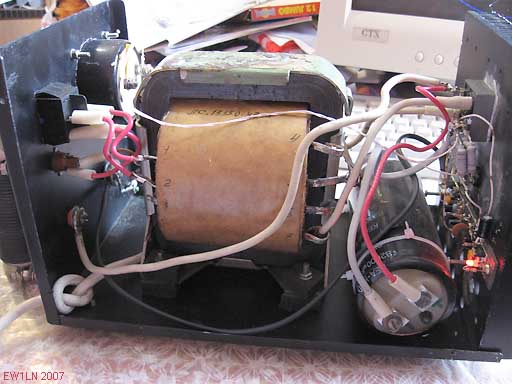

Источник питания рассчитан на ток до 25 и более ампер - больше транзисторов в параллель поставить ;) На операционнике работает схема защиты от КЗ, справа - сам стабилизатор, схема на основе журнала Радио № 2/2005 Толстыми линиями обозначены силовые провода, два крайних справа тонких от плюсовой и минусовой клеммы до монтажной платы (стабилизация с клемм), перемычка в нижнем положении - стабилизатор без защиты ! T1 - любой PNP маломощный. Стоки транзисторов прикручены к радиатору, он же корпус - без изоляции. Измерительная головка на 300мкА - шкала на 30 ампер. Обмотка трансформатора - 18 вольт. R1 - из 10 параллельных резисторов 0.22 Ома 1 - 2 ватт. Защита срабатывает так - ложим отвёртку на клеммы - пару металлических шариков отскакивает и слегка отвёртка приваривается :) Для настройки тока срабатывания использовал 2 резистора по 0.28 Ом от какой-то РС...
 |
 |
 |
 |
