Антенны "дальнего и ближнего космоса" запасного ЦУПа
расположенного возле Евпатории, между деревеньками "Витино" и "Молочное"
Часть I

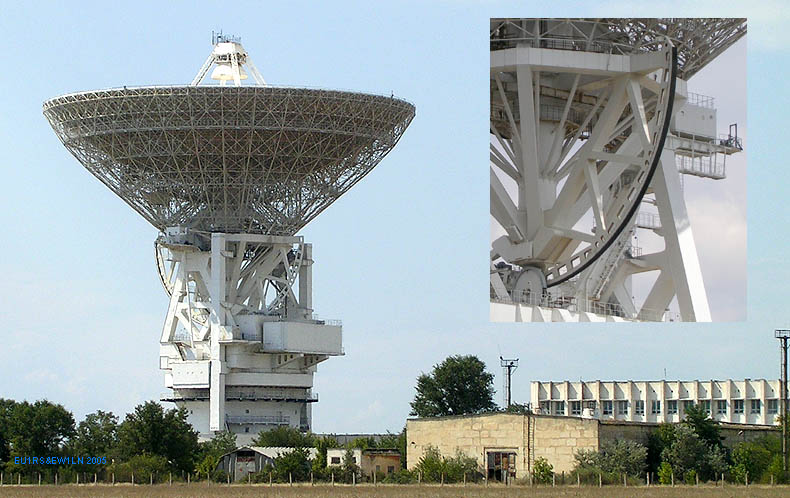

ниже, на фото, диаметр антенны - 72 метра !!! Стёкла в здании - с радужными
переливами - с большим содержанием свинца - защита от излучения !
Часть II - фото 1987-89 гг.

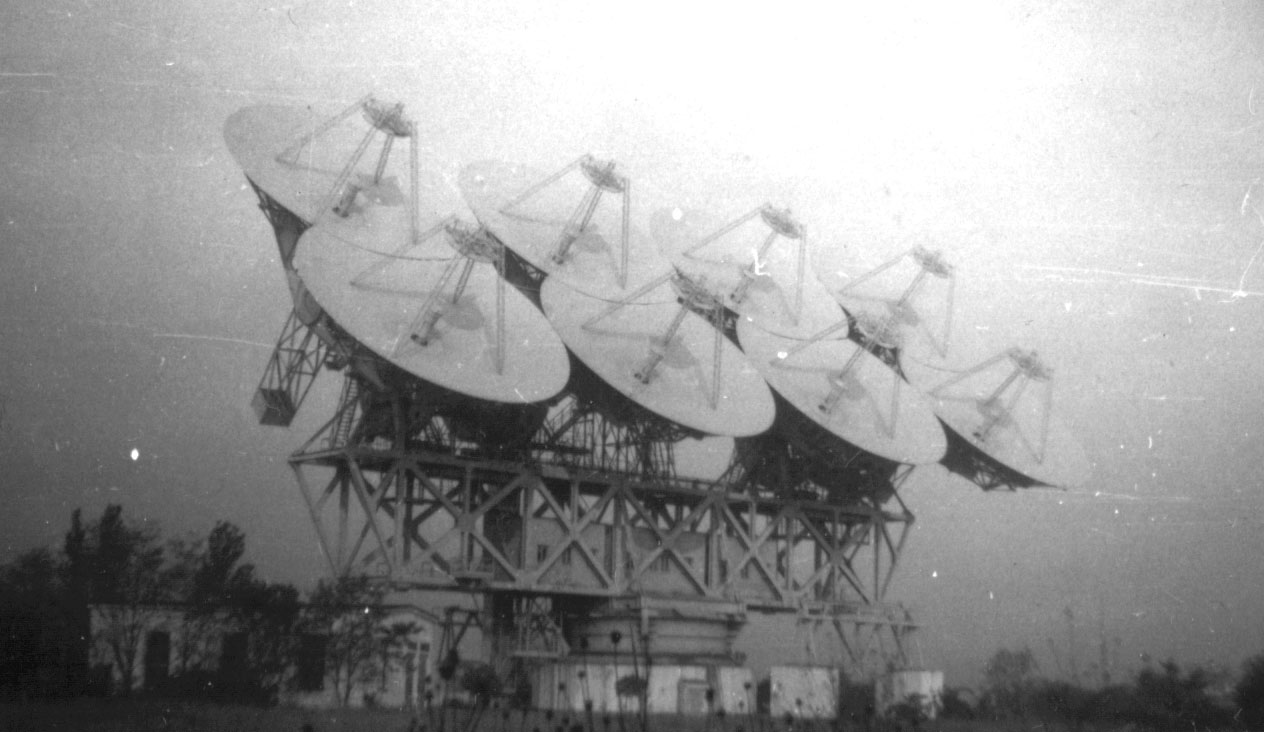

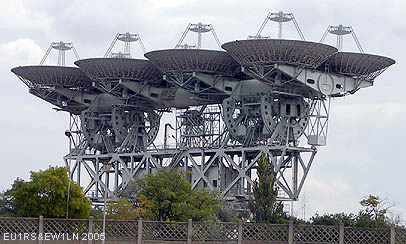

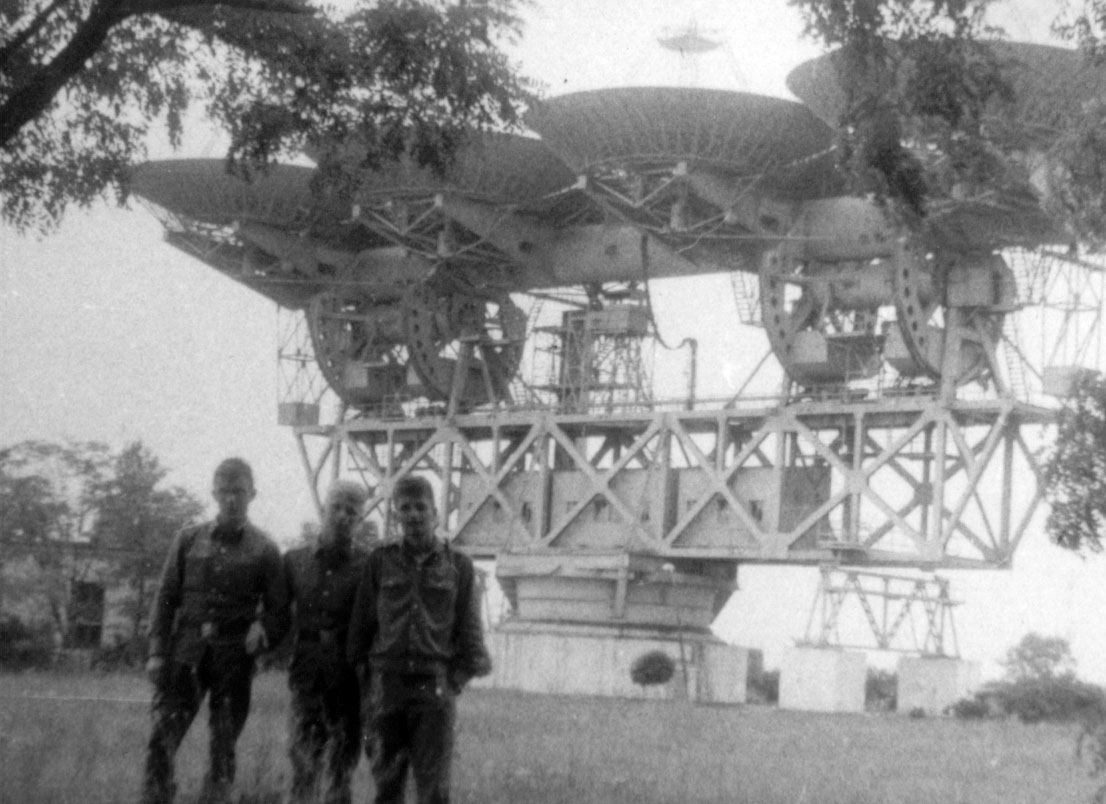

Антенна дальнего космоса. Работала при запуске и сопровождении проектов "Фобос-1" и "Фобос-2". Эти проекты были в своё время удачно завалены кривыми ручками операторов ЦУПа, не выполнив полной программы. В новостях, естественно, обвинили аппаратуру. Ходили слухи, что несущие траверсы этих антенн изготовляли из корпусов подводных лодок. Размеры вблизи впечатляли. Если заметно из первого снимка, на заднем фоне - трубы котельной. Есть с чем сравнить.

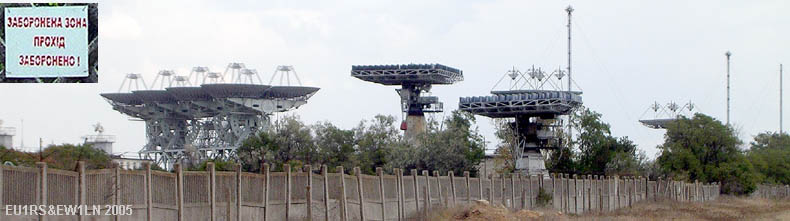

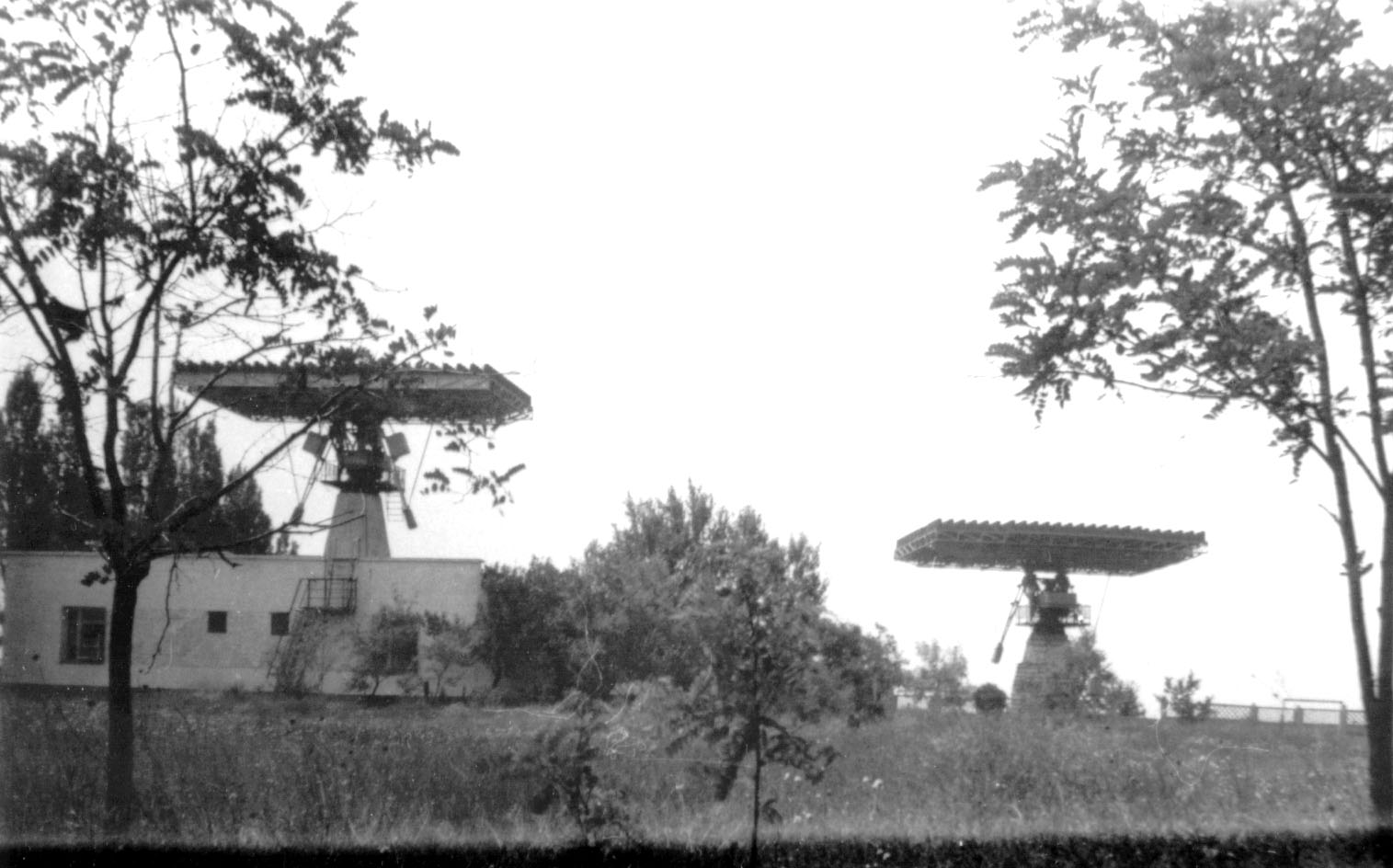

На заднем фоне антенна в виде 4х лепестков - так и называлась - "ромашка" - работала с легендарной станцией "МИР". На снимке направлена на фотографа - ощущение несколько неуютное :) в рабочем положении - ожидание появления спутника из-за горизонта или его сопровождение за горизонт. В ждущем, или нерабочем режиме направлена вертикально вверх. Что справедливо и для остальных, кроме релейной, антенн. Справа пустая пятка поворотного, что на снимке ниже слева.

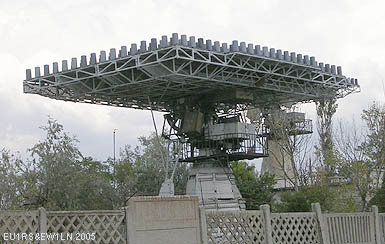

А вот и вариант ждущего режима - основная и резерваная антенные решётки из нескольких сотен резонаторов в виде "банок" на плоской несущей платформе - поворотной. Использовалась очень интересно - со станции "МИР" производился приём телевизионного сигнала. Формат - яркостной сигнал без синхроимпульсов, на которые на земле тратится много энергии в стандартном телевещании, а цветовая кодировка - передача кадров как R,G,B яркостных последовательно. Приёмная аппаратура, в Москве уже, формировала из этой цепочки нормальное видео, но с частотой смены сюжета 50 делённой на 3. Потому и картинки из станции были такие мерцающие. А аппаратная под антенной, что на снимке, занималась вставкой синхроимпульсов в голое видео со станции. Ну и антенну куда надо направляла.

А эта скромненькая антенна - рупорно-параболический излучатель релейной станции, по которой всё видео и телеметрия со станции передавались через 31 ретранслятор в Москву, а точнее Щёлково - ЦУП.
