На этой страничке все файлы, необходимые для работы с проектом маяка на PIC16F84

Схемы

Beacon.jpg Цифровой части маяка.

JDM Программатора для 24Cxx, 16Fx4, 16F628(A)

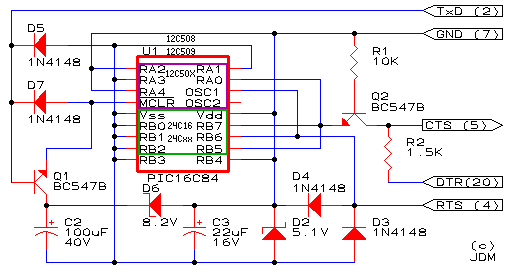

JDM2 тот же программатор и для 12C508/509 12F629/675 дополнительно.
(чуть больше перемычек)

...и не думайте, что надо будет  брать в руки телеграфный ключ
и забивать в устройство нужный текст. Даже человек, отдалённый
от  телеграфа,  сможет  одолеть это "сложное" устройство и хоть
как-то разнообразить тихое уединение на УКВ :)
И поможет ему в этом  простенькая программка, переводящая буквы
на клавиатуре в коды PIC процессора:
pic1684morze_codec.zip Кодировщик строки телеграфного текста в таблицу данных "RETLW" инструкций для PIC

Делает примерно так:
cq cq cq
111010111010000111011101011100000000001110101110100001110111010111...

; cq cq cq
; add offset to pc to generate a computed goto
       ADDWF    PCL
        DT      0xEB,0xA1,0xDD,0x70,0x03,0xAE,0x87,0x75,
        DT      0xC0,0x0E,0xBA,0x1D,0xD7,0x00,0xFF
а выглядит програмка так:

Код ассемблера для версий

beacon.zip FM/CW в цикле 4 раза в FM по 4 уровня полных строк текста и затем то же, но в CW.
beaconcw.zip CW только без переключения мощностей.
beaconv2.zip FM/CW с максимальным уровнем текстов и переключаемыми уровнями мощности в суффиксах посылок (используется сейчас).
beac628.zip Все три версии для PIC16F628

Программирование PIC- микроконтроллеров

30430c.PDF.zip Даташит на PIC16F8x девайсы
00556d.PDF.zip Даташит на использование интсрукции RETLW при организации массивов данных

icprog105C.zip Прошивка данных в PIC через JDM программатор (win-интерфейс). Поддерживает большое количество микроконтроллеров и EEPROM, встроенный диззассемблер для PICов, множество программаторов.

picasm.zip Компилятор PIC ассемблера v 03.20.07. с библиотеками для PIC16F84, 84A, 628, 628A. Возможна работа из под MS-DOS.
И, перефразируя Ленина, - посещать, посещать и ещё раз посещать microchip.com
