Основные формулы для рассчёта антенн

Здесь приведены некоторые формулы наиболее часто применяемые для рассчёта антенн. Встроенные калькуляторы помогут облегчить радиолюбителям рассчёты при различных экспериментах с антеннами. Приведённые формулы взяты из различных источников и систематизированы для разных антенн.

1. Формулы для диполя и штыря

2. Формулы для антенны "Двойной квадрат"

Двойной квадрат

3. Формулы для антенны YAGI

Yagi

2-х элементная YAGI (вариант А)
Длина излучателя = 14518/F(МГц)	(см)
Длина директора = 13725/F(МГц)	(см)
Расстояние между элементами A = 3660/F(МГц)	(см)
3-х элементная YAGI (вариант Б)
Длина излучателя = 14426.5/F(МГц)	(см)
Длина рефлектора = 15280.5/F(МГц)	(см)
Длина директора = 13572.5/F(МГц)	(см)
Расстояние между элементами A = 7137/F(МГц)	(см)
Введите частоту : (МГц)

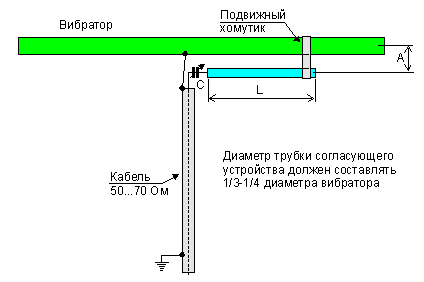

4. Y-образная схема согласования антенн YAGI

Соглосование Yagi

Диапазон, м

Длина L трубки схемы
согласования, см

Расстояние А, см

Максимальное значение емкости
переменного конденсатора C, пф

16,5

120

170

300

150

250

В таблице приведены приблизительные данные для y-образной схемы согласования. Указанные значения пригодны лишь в том случае, когда входное сопротивление антенны лежит в пределах от 15 до 30 Ом и согласование производится с коаксиальным кабелем с волновым сопротивлением 50...70 Ом.

Литература:
1. Bill Orr. Radio Handbook
2. Bill Orr. All about Cubical Quads.
3. К.Ротхаммель. Антенны.

Антенна с настроечным шлейфом (вариант А)
Длина стороны каждой рамки = 7564/F(МГц)	(см)
Расстояния между рамками A= 3599/F(МГц)	(см)
Антенна с рефлектором в виде замкнутой петли (вариант Б)
Длина стороны вибратора = 7625/F(МГц)	(см)
Длина стороны рефлектора = 7869/F(МГц)	(см)
Расстояния между рамками A= 3599/F(МГц)	(см)
Введите частоту : (МГц)

Полуволновая антенна в свободном пространстве 15006/F	(см)
Реальная полуволновая антенна (до 30 МГц) 14274/F	(см)
Полуволновая антенна (от 50 до 144 МГц) 14030/F	(см)
Полуволновая антенна (свыше 144 МГц) 14233/F	(см)
Четверть волновая антенна 7137/F	(см)
Длина полноволновой антенны 30653/F	(см)
Введите частоту : (МГц)
