Projectes en desenvolupament¡¡¡¡

- new modifications by David Bowman, G0MRF

Convertisseur DRAKE 2880 & réception de la bande 2,4 GHz
Guide pratique de modifications

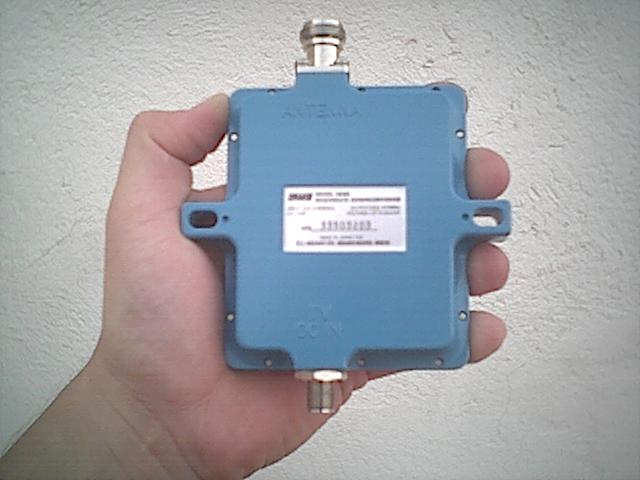

Modificació d´un Drake 2880, cambi del cristall, ajust, etc..

Cuasi acabat, falta comprobar el funcionament, em falta temps¡¡¡¡¡¡¡

15-7-02



Control azimutal i de elevació amb un kr-450 i un actuador de 18´´

Fotos de las provas del disseny del enginy i dels ajustos mecànics..

18-8-02

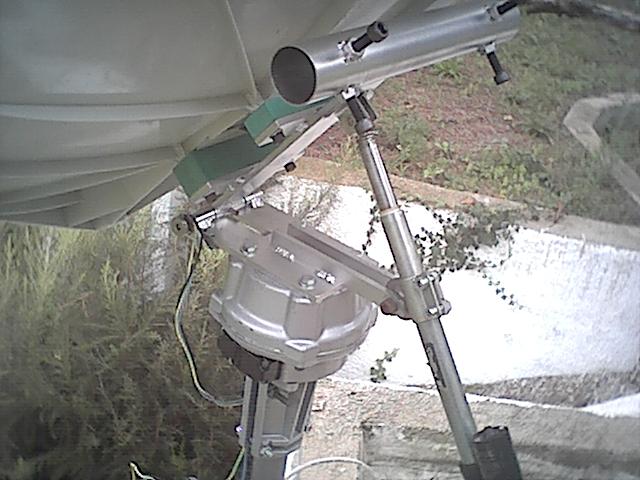

Conjunt muntat i ajustat, detall de la estructura en la part superior per soportar antenas de tipus yagui per fer el uplink dels sats

(falta travessany).

Observeu, el potenciómetro lineal de 500 ohms situat en la frontisa del conjunt, per medir la possició en elevació, li penjan els cables

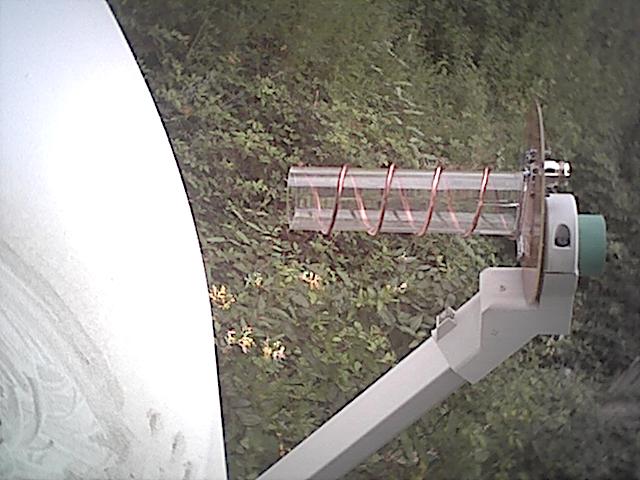

Detall de la nova hélix amb un stub incorporat per evitar las falsas imatges en el uplink del satél.lit, els materials utilitzats són metacril.lat i placa de circuit imprés amb un troc de RG-58 per fer el stub.

Foto del conjunt semiacabat, més informació cuant estigui acabat del tot ¡¡¡

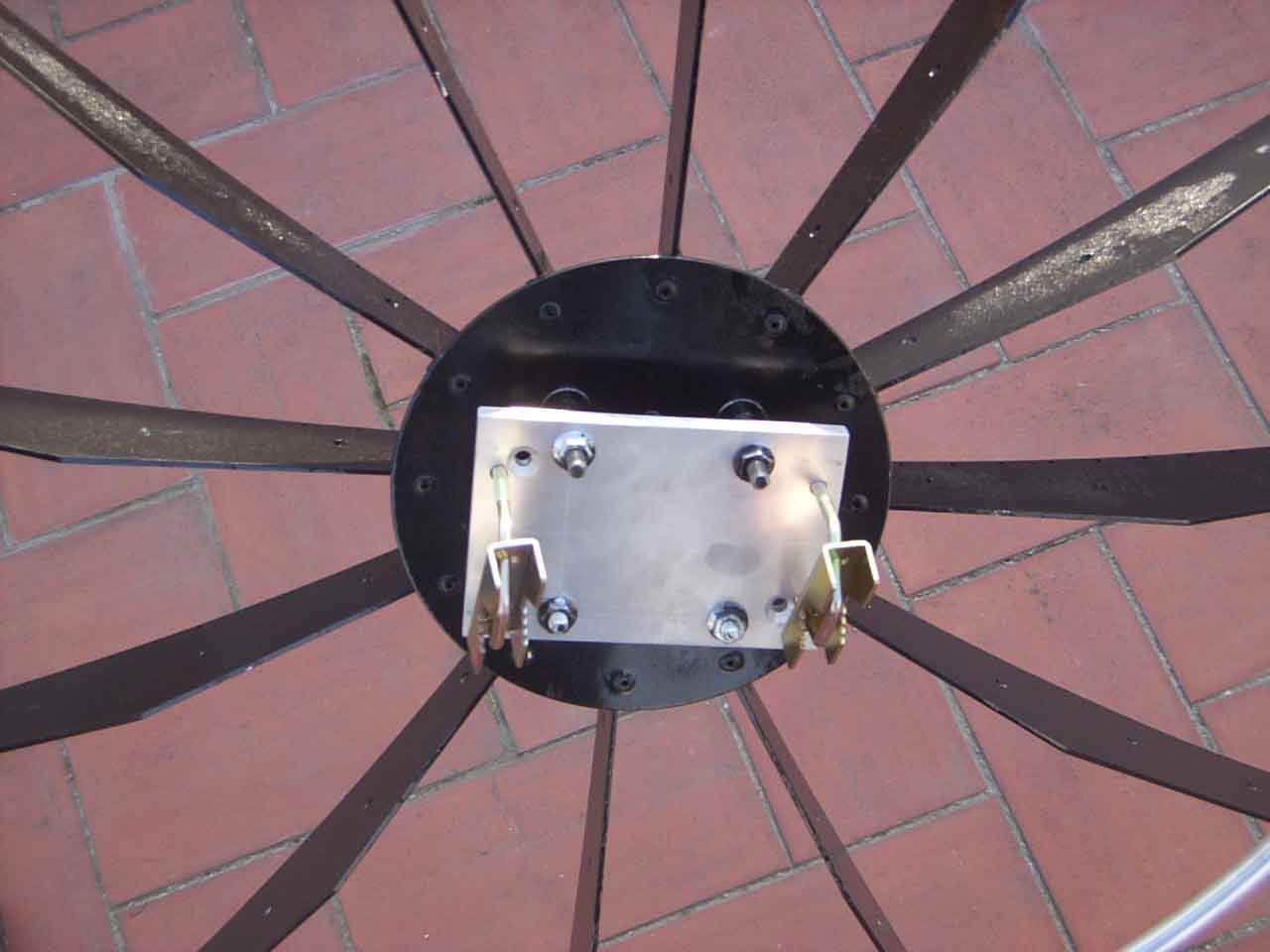

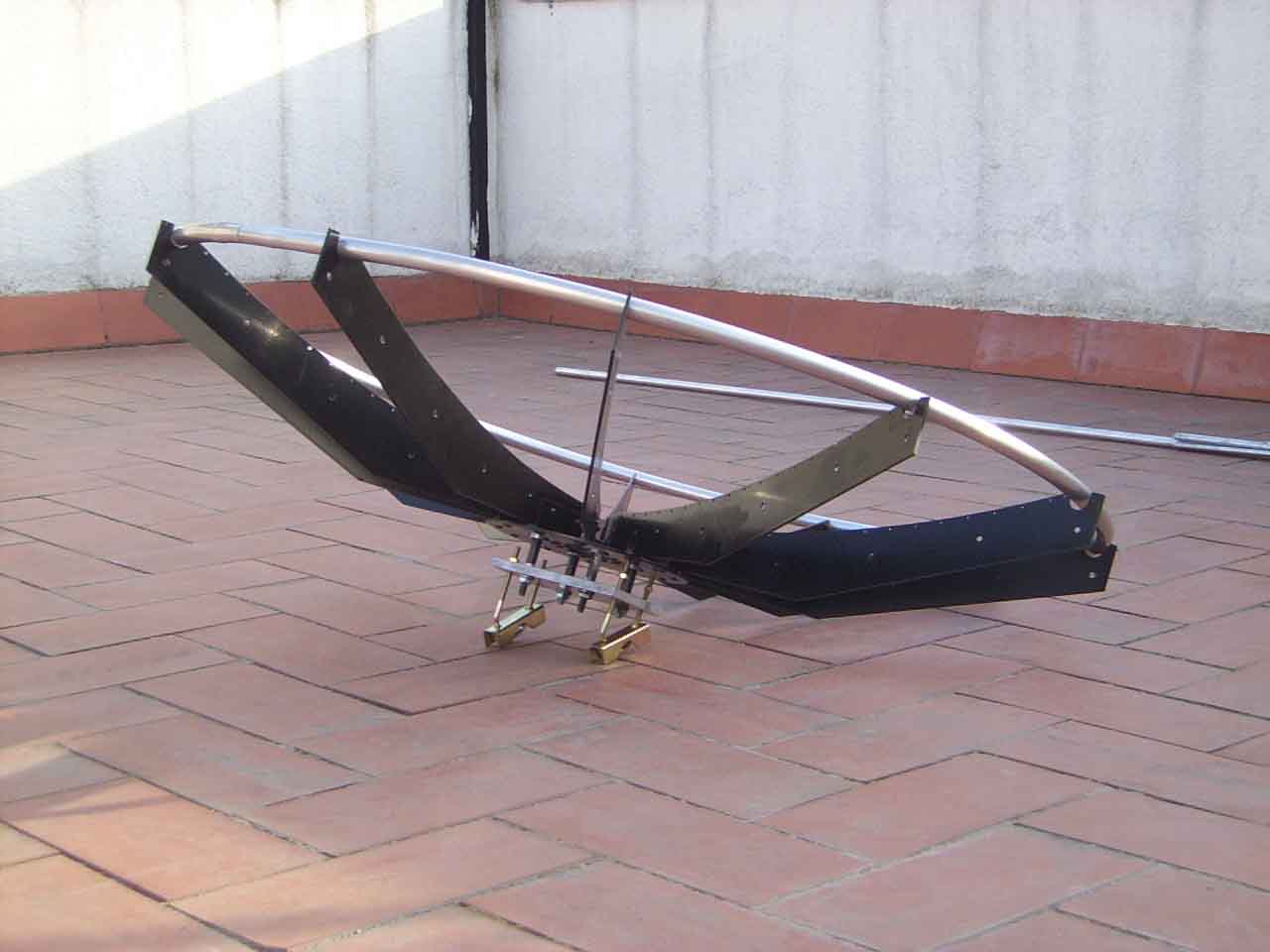

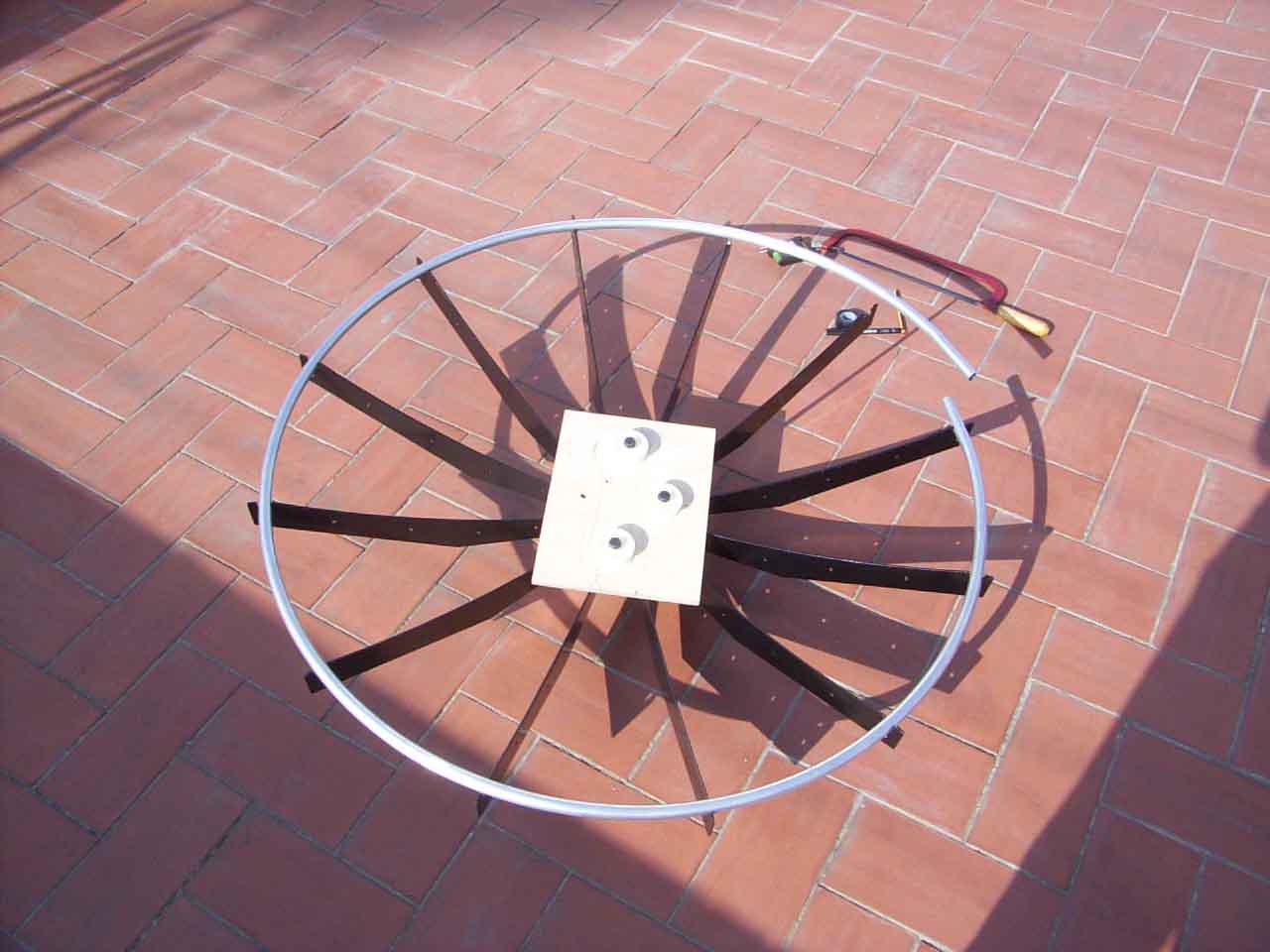

Nova paràbola primerofocus 1m

Aquesta parabola ha estat feta a casa, es una primerofocus de 1m de relació f/d 0.5 , Falta posar-li la malla , està feta d´alumini i duralumin i pesa uns 3 Kgm, Aquest prototipus és de EA3EMG, el meu va una mica enderrerit¡¡
