Nueva hèlix con reflector tipo pote.
Esta Hélix tiene 5 vueltas,la única particularidad es el reflector.
Alguna veces tenia rebotes de señales que molestaban a la recepcióni se hizo una prueba para proteger dde alguna forma la antena receptora, con este pote se consigue tener una mejor relación señal ruido.

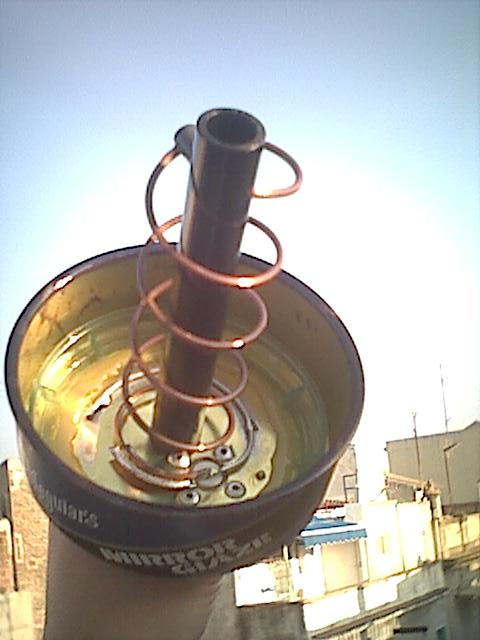

(helix con stub)
El pote que se utilizó esde 12 cm de diámetro y de 4 de profundidad, se ha de tener en cuenta que las ondas que rebotan en la parábola entren dento del pote, osea que la base de la Heliz tenga visión directa con todo el perímetro de la parábola.

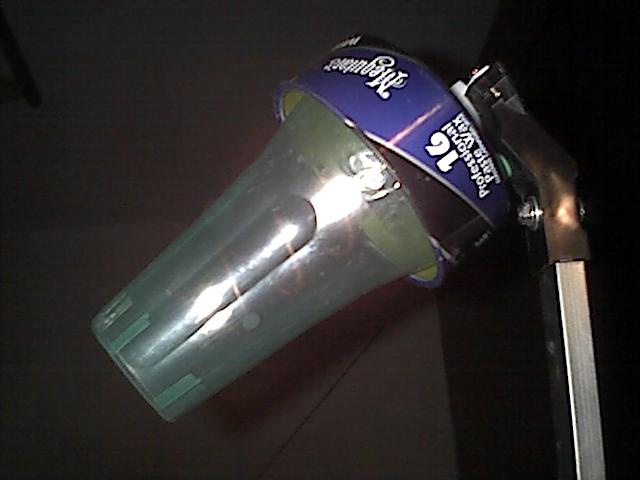

La proteción utilitzada en este caso es un recipiente de un refresco que venía en un menú gigante de un restaurante de fast food.
La hèlix para que no se mueva lleva como sustento un trozo central de tubería conductora de cables eléctricos y un trozo de pvc de 10mm que une el tubo con la Hélix.

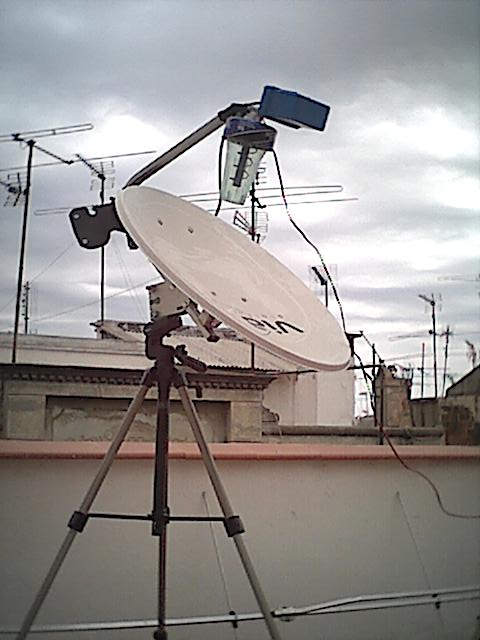

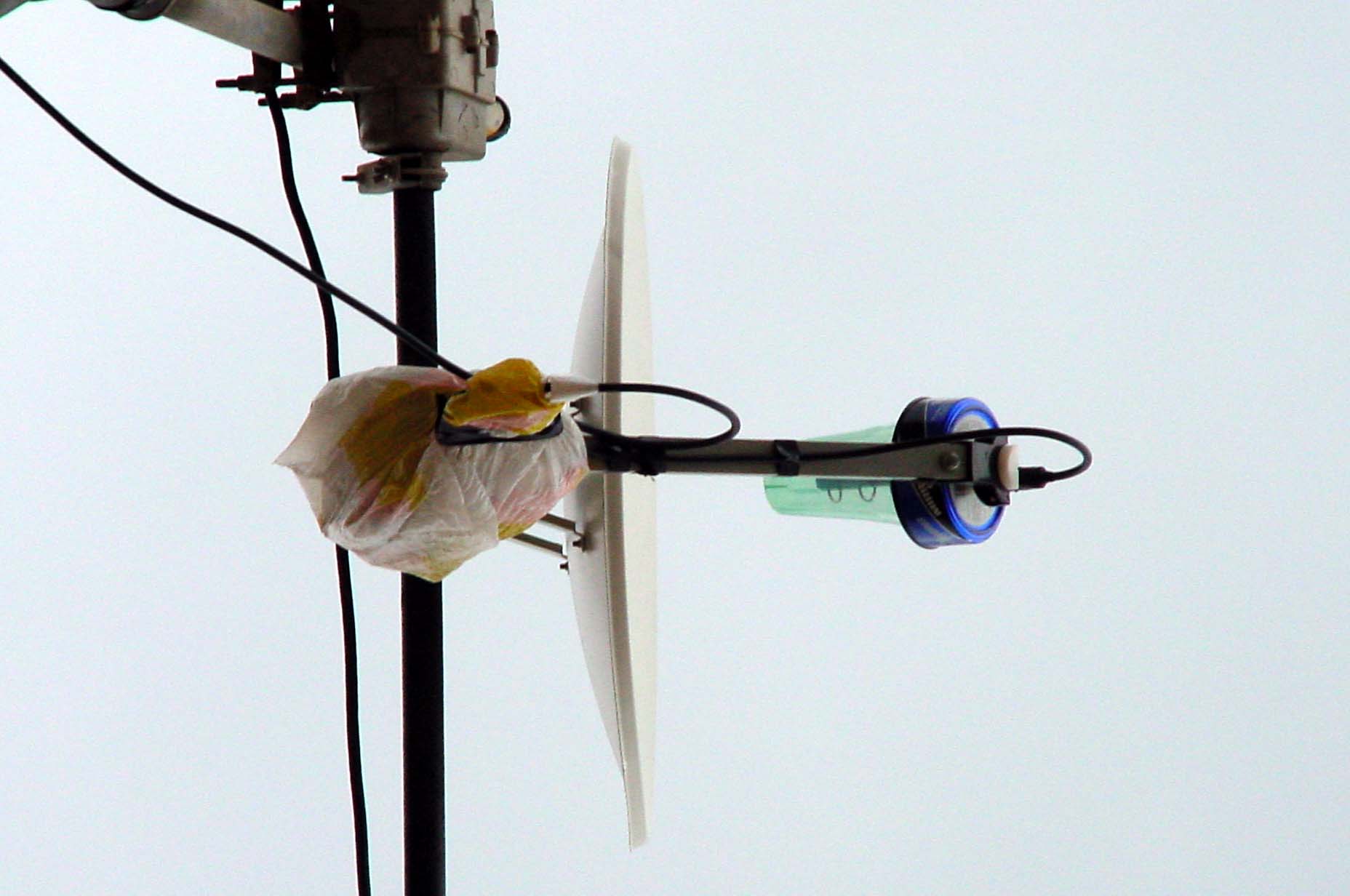

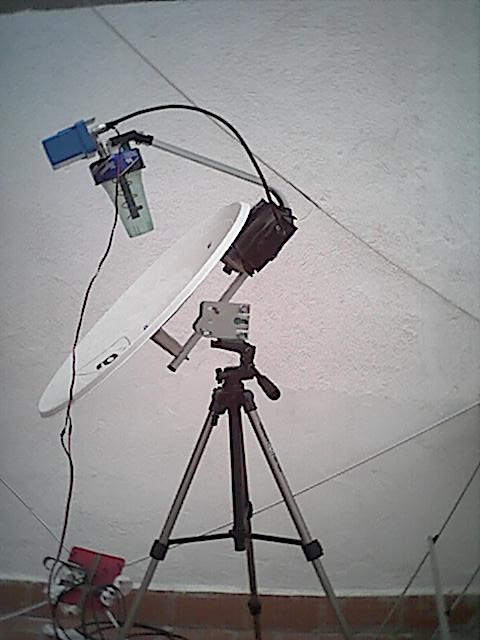

Como podeis observar el reflector parabólico es de 60 cm offset, y ya sabeis su procedéncia¡¡
Prueba de la nueva hélix
satélite ao-40
11:02 EA 222º az 32º elev.
rang: 33.500 km
squint 9º
Ma: 37
La senyal recibida erade 8 (3 más que con la 16 vueltas), en el c-58
Fragmento de un QSO entre dos estaciones en el momento de la prueba.
