Que necesitamos para recibir la telemetría del AO-40
La telemetria del AO-40 se transmite en ssb (PSK 400 bauds) en 2401,323 MHz. ± efecto doppler, i la variación del conversor.
Hemos de recordar que depende de la MA, el sat transmitirá ± de 2401,323 Mhz.

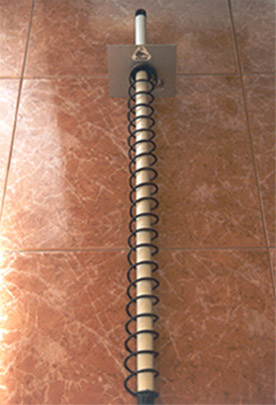

Para poder recibir estas señales necesitaremos una antena para 2,4 Ghz, esta que se muestra en la foto es una de ellas.
esta ha estado construïda por EA3EMG .
Es una antena correcta para portable, pero rapidamente nos daremos cuenta que nos falta oreja para hacer los contactos através del sat.
Aquí se ve la construcción de una hélix de 4 vueltas, para poner como LNB, con una parábola offset de 60 cm, que es la más usual para recibir TVSAT.
"La parábola és una offset de 60 cm, sí de las que se usan para recibir los sats de la tele, yo considero que es una medida correcta dependiendo de dónde se coloque, torreta, azotea, etc..
Como podeis ver se compone de un retal de aluminio de un espesor de unos 1,5mm y cobre extraido de un coaxial Hard line o de vivo contínuo, para entendernos ¡¡
El elemento de fijación es de una resina que se ha torneado y se le ha insertado una varilla de PVC de 8 mm,esta es perforada para que haga de sustento de ha Hélix,todo el conjunto va sellado con cianocrilato (loctite) y el tornillo que veis en la base de la Hélix es un prisionero (elemento de fijación) por si algún dia quiero desmontarla o substituirla.
Posteriormente se ha tapado (radom) la helix para protegerla de la intemperie y de los pájaros, el soporte del Lnb antiguo se ha modificado para albergar la Hélix.
Un dato curioso es que si os haveis fijado en las helix convencionales de 10 o mas vueltas la antena gira en un sentido.....osea que el muelle tiene mano o sentido de giro, en la helix para la parábola como las ondas se reflejan en una superficie metálica cambian el sentido de las ondas¡¡ (polarización de izquierda a derecha o viceversa)".
EB3FYM - Carles

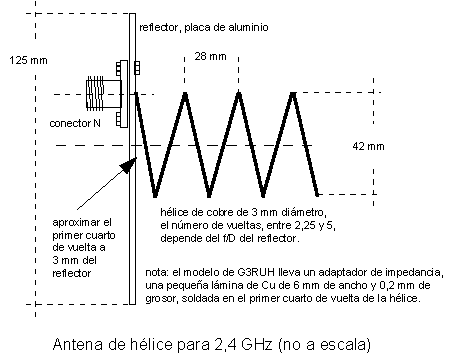

Medidas de una hèlix diseñada por G3RUH

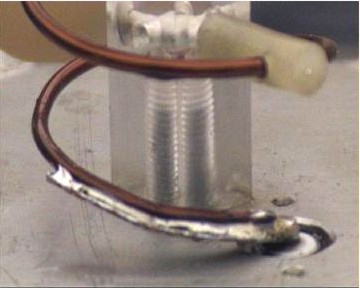

Acoplador de impedáncias, en el primer cuarto de onda de la antena, se puede utilizar el protector de la malla de un cable Westflex o Aircom, en mi caso utilizé una lámina de cobre de .4 de espesor,este adaptador de impedáncias es importante, ya que la antena si no está bién acoplada puede que la RF de 70cm se le cuele al conversor.
Detalle de la hèlix i de un radom para protegerla de la intempérie, en este caso se ha utilizado un Taperware para batir huevos.
Detalle de e la parábola ya montada y lista para recibir el AO-40
Diferéncia entre una offset y una prime-focus, las primeras tienen mayor ganáncia, pero el inconveniente de apuntar al sat,el foco no está centrado, por lo tanto estará -21º inclinada la tierra cuando enfoque a 0º de elevación.
El conversor de 2,4Ghz a 145MHz
Normalmente el conversor viene ajustado de fábrica con la mayor ganáncia posible y muchas veces no la necesitamos, en mi caso la he bajado, dado que la relación Señal/Ruido era muy alta y dificultava la recepción del sat. (si se quiere trabajar en Digital mejor bajarla ).
Características del conversor:
Mast-mounted - weatherproof housing
with a
RF tight tin plated box mounted inside.
RF: 2400 - 2450MHz.
NF <0.7dB 30dB Conversion Gain
13.8VDC operation
Voltage feed via the coax or via a separate feed
Latest microwave SMD construction:
Two stage preamplifier with helical resonators
Low noise PHemt front end with 2nd stage GaAsFET
High Dynamic Range - Schottky Double Balanced Mixer (DBM)
Built-in post amplifier
Built on low loss ceramic microwave material
Type - N female connectors
UEK-3000-144 2 meter IF
UEK-3000-432 70cm IF
Conversor y protector (ANTI MURPHY)

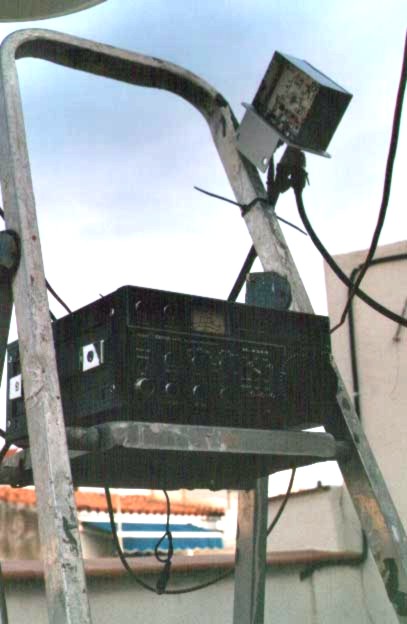

Ajustando el conversor in-situ al lado de la parabólica con un IC-251-A
Decodificadores de telemetría

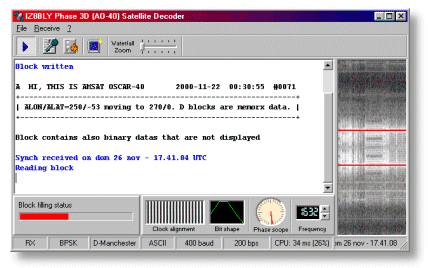

Excelente programa de captura de la telemetría
del AO-40 en tempo real ,soporta TCP/IP.(W4SM)
Configuración para trabajar con el P3T en modo TCP/IP client (mode Rx).
P3D DECODER
yo utilizo el A40Rcv , para Sound Blaster
Prueva realizada con un Standard C-58
Se conecta a la targeta y a la salida de auriculares.
y a divertise¡¡¡¡¡
Sonidos del AO-40
possición del sat en el momento de la prueva
(Standard C-58)
AO-40 a 57.000km de la tirra
(Kenwood TS-2000)
Escuchar a KC2HAX haciendo una prueva
Conclusiones
Cuando recibamos la telemetría no hemos de esperar señales muy altas (con la parabólica de 60 cm), aproximadamente de s1 a s 4-5 cuando el sat está a 62.000Km de la tierra en el seu apogeo, vereis que es cuando entra mejor, apartir de los 40.000 Km de rango la cosa empieza a bajar devido al fading de la senyal.
Si teneis alguna consulta o quereis contrastar opiniones
