Pre Amp Low Noise ATF54143

L.E.M.L.A.V.

(Lo Empiezo Miercoles Lo acabo Viernes)

 Después de lo que me pasó con el Mirage (ver artículo en esta página web), me puse como meta montar un previo, pero no iba sobrado de tiempo ya que el concurso Atlántico estaba ahí, el 1 de Julio de 2006.

Encuentro en EBay , en USA, los ATF54143, los pido y en 4 días los tengo aquí. Impresionante.

La bobina de entrada me ha quedado un poco corta, pero aún así el único previo que he montado que mejora la recepción. Había provado GaasFET(3SK183), MosFET(BF98x) y nada, es perder el tiempo, poco mejoran un equipo moderno.

También he llegado a una conclusión,  los previos incorporados en los lineales parecen mejores de lo que son, no porque sean buenos, si no porque compensan las elevadas pérdidas que se producen en los relés conexiones y cableado del propio lineal.

Si se prueba la sensibilidad de la emisora sola (sin hacer pasar la señal por el lineal) y utilizando el previo del lineal, nos daremos cuenta de lo poco(o nada) que mejora la recepción.

Otra conclusión, un previo que se precie ha de tener un buen relé en su entrada, y esto no es muy común verlo.

Posiblemente se puede quitar mucho más del ATF54143 de lo que he conseguido, pero las limitaciones de materiales como latón más grueso, hilo plateado para la bobina de entrada y capacidad para hacer una caja bien hecha me han llevado a hacer un previo de compromiso.

Mis objetivos eran:

- Mejorar un poco la recepción.

- Dar un poco más de ganancia a la instalación, ya que al FT897 le falta un poco de ganancia en IF para poder concursar a pelo.

- Descarté el  MGF1302, ya que aunque sea el dispositivo para poner en las QSL's , no quería quedarme sin previo a la primera de cambio, ya que lo único que se escucha de este dispositivo es lo frágil que es y lo que intermodula.

- El ATF54143 trabaja a unos 50ma, por lo que se supone que aguanta señales fuertes.

- Estabilidad y fiabilidad.

Problemas:

- No hay muchos esquemas en internet, de hecho el circuito de entrada es un circuito Paralelo copiado del esquema de YU1AW  http://www.qsl.net/yu1aw/atf54143eng.htm y en la parte del drenador me he buscado la vida. Otras topologías utilizan un circuito de entrada HPF, con la desventaja mecánica de que la bobina no se suelda directamente al chasis.

OZ2OE utiliza la otra topología http://hjem.get2net.dk/ole_nykjaer/oz2oe/atf54143/54143.html

Documento en word OZ2OE  http://hjem.get2net.dk/ole_nykjaer/oz2oe/atf54143/atf54143.doc

- Debido a la gran ganancia de este dispositivo(30db teóricos) le he montado un atenuador a la salida, primero de 3db, pero despues pasé a 10db debido a la elevada ganancia que tiene, y no quiero "freir" la entrada del FT897, que aunque aguanta bien señales fuertes sigue siendo un equipo bandaancha. No he notado problemas de intermodulación, aunque el monte en que lo he probado es radio-eléctricamente hablando muy limpio.

- Aprovecharé mientras soy joven para jugar con el ATF 54143 ya que cuando me falle la vista o me tiemble el pulso no tendré nada que hacer, su tamaño es minúsculo y soldarlo es una odisea. Es difícil de ver.

FOTOS

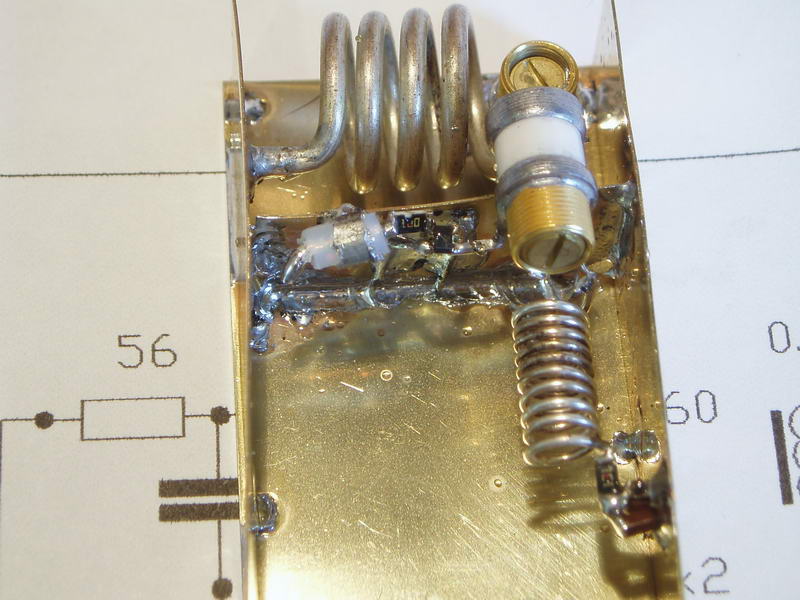

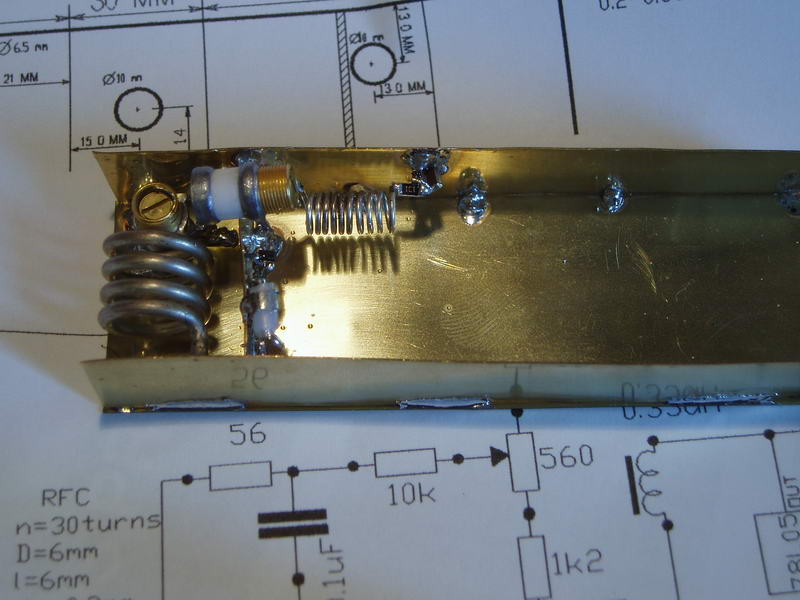

Aquí se ve el paso de entrada (1 espira más sería lo aconsejado por yu1aw) y los dos condensadores Johanson 1-12pf. La bobina de muchas espiras es el choque para la polarización del gate.

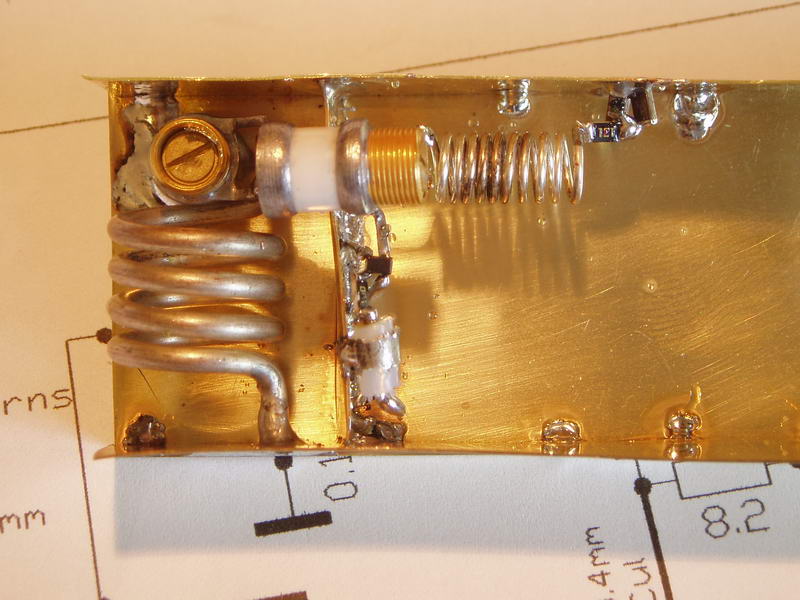

Aquí se puede observar un trozo de cable coaxial rígido en el drenador, que utilizo para darle soporte mecánico a todo el sistema, ya que hay que soldar piezas muy pesadas a un dispositivo tan frágil mecánicamente como el ATF54143. También veis que utilizo condensadores SMD, todos de desguace, y sin saber su valor, por lo tanto en los desacoples utilizo 3 en paralelo.

Se ve también una resistencia de 10ohmios directamente al drenador, supuestamente para estabilizar esta bestia. Los 2 sources están soldados sobre unos hilos de 1mm y 3mm de largo, para introducir inductancia en el Source, ya que este dispositivo es incondicionalmente inestable en VHF.

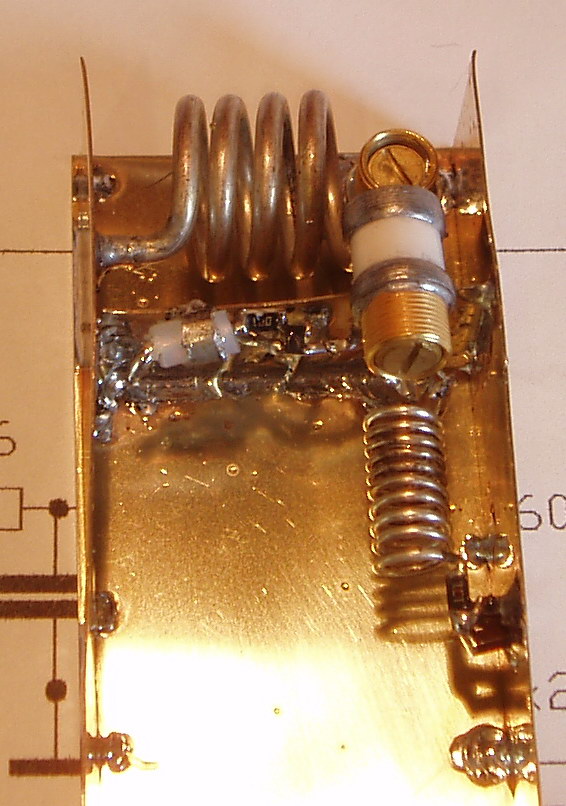

Aquí se puede ver lo pequeño que es el ATF54143

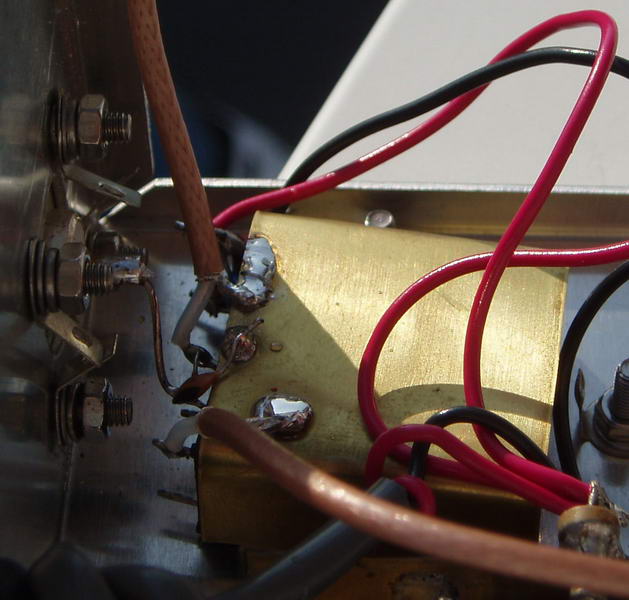

Como me he quedado sin existencias de Relés coaxiales he tenido que utilizar un rele de un circuito a la salida, de un desguace de un ascensor (Ha sido la única pieza que me ha fallado cuando acabé el previo).

He puesto un condensador de 4.7pF para compensar la inductancia del relé (daba 2 de ROE). Con este condensador perfecto. Este truco no es nuevo, en todos los equipos y lineales lo podéis encontrar.

Si, una chapuza, pero ya me ha dado satisfacciones,, y a seguir amortizándolo.....

Animaos que este ATF54143 promete.
