CONCEPTOS BÁSICOS
Onda senoidal de una corriente alterna. Concepto de Frecuencia
Una corriente alterna es aquella cuya tensión varía de polaridad en función del tiempo.
Esta es la representación gráfica en función de su amplitud (tensión) y del tiempo.
Puede apreciarse como tiene semiciclos positivos y semiciclos negativos. A la unión de un semiciclo positivo con otro negativo (segundo paso por 0v en el tiempo) se le denomina período o ciclo.
Unidad de medida:el Hercio. Múltiplos
La frecuencia de una señal alterna se expresa como el número de ciclos por segundo. Su unidad es el hercio.
Los múltiplos más usados son Kilohercio, Megahercio, Gigahercio.
Hercio
1 Kilohercio = 1.000 Hercios
1 Megahercio = 1.000.000 Hercios
1 Gigahercio = 1.000.000.000 Hercios
Podemos decir que hasta los 30 KHz son audiofrecuencias y por encima de estas se les llama Radiofrecuencias.
Longitud de onda de una señal senoidal

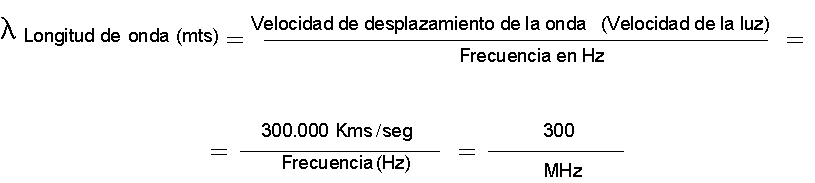

Toda señal senoidal posee una longitud de onda en función de su frecuencia. Se calcula según se puede ver en la siguiente fórmula:
A continuación pueden verse algunos ejemplos de cálculos para diferentes bandas de radiodifusión y de radioaficionados.
l = 300 /1,575MHz = 190,5 Mts Banda O. Media
l = 300 / 3,6 MHz = 83,33 Mts Banda de 80 mts
l = 300 / 7 MHz = 42,86 Mts Banda de 40 mts
l = 300 / 14,3 MHz = 20,98 Mts Banda de 20 mts
l = 300 / 21 MHz = 14,29 Mts Banda de 15 mts
l = 300 / 29 MHz = 10,34 Mts Banda de 10 mts
l = 300 / 50 MHz = 6 Mts Banda de 6 mts
l = 300 / 144 MHz = 2,08 Mts Banda de 2 mts
l = 300 / 430 MHz = 0,70 Mts Banda de 70 ctm
Bandas de frecuencias
Las bandas de frecuencias se pueden denominar según
su frecuencia o según la longitud de onda en...
|
MARGEN |
SEGÚN FRECUENCIA |
SEGÚN
LONGITUD
DE ONDA
|
||
|
3
- 30 KHz |
VLF |
Muy baja Frecuencia |
MIRIAMÉTRICAS |
Onda
Larga |
|
30
- 300 KHz |
LF |
Baja Frecuencia |
KILOMÉTRICAS |
|
|
300
- 3000 KHz |
MF |
Frecuencia Media |
HECTOMÉTRICAS |
Onda
Media |
|
3
- 30 MHz |
HF |
Alta Frecuencia |
DECAMÉTRICAS |
Onda
Corta |
|
30
- 300 MHz |
VHF |
Muy Alta Frecuencia |
MÉTRICAS |
|
|
300
- 3000 MHz |
UHF |
Ultra Alta Frecuencia |
DECIMÉTRICAS |
|
|
3
- 30
GHz |
SHF |
Super Alta frecuencia |
CENTIMÉTRICAS |
|
|
30
- 300 GHz |
EHF |
Extremadamente Alta |
MILIMÉTRICAS |
|
Tipos de propagación en las distintas bandas de frecuencias
|
MARGEN DE
FRECUENCIAS |
BANDAS DE FRECUENCIAS | TIPO PROPAGACIÓN | |||
|
3
- 30 KHz |
VLF |
MIRIAMÉTRICAS |
Onda
Larga |
|
|
|
30
- 300 KHz |
LF |
KILOMÉTRICAS |
TERRESTRE |
|
|
|
300
- 3000 KHz |
MF |
HECTOMÉTRICAS |
Onda
Media |
|
ESPACIAL |
|
3
- 30 MHz |
HF |
DECAMÉTRICAS |
Onda
Corta |
|
|
|
30
- 300 MHz |
VHF |
MÉTRICAS |
|
|
|
|
300
- 3000 MHz |
UHF |
DECIMÉTRICAS |
DIRECTA |
|
|
|
3
- 30
GHz |
SHF |
CENTIMÉTRICAS |
|
|
|
|
30
- 300 GHz |
EHF |
MILIMÉTRICAS |
|
|
|
