MI TORRETA

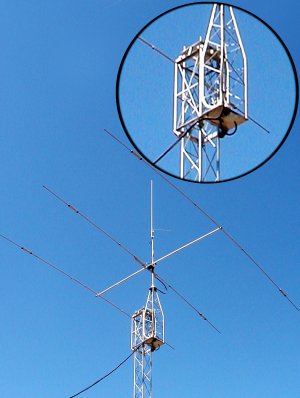

La torreta autoportante de 0,30 x 10m. es uno de los dos prototipos construidos por Miguel Jim�nez (EA7EUV). El otro prototipo de 0,40 x 16 m. lo disfrutaba el amigo Pepe Titos (EA7KN). Lo m�s peculiar de la torreta es que cuenta con un sistema que permite bajar o subir las antenas sin ning�n esfuerzo. El sistema es muy simple consiste en una estructura que se desliza por la torreta con la ayuda de cuatro poleas (dos para cada montante). En un costado lleva el soporte para las antenas y un peque�o torno abajo con un polea situada en la parte superior nos permite mover con facilidad el conjunto.


Caracter�sticas t�cnicas:
Acero utilizado: S-275-JR
Peso por tramo: 37 Kg.
Longitud del tramo 3 m.
4 montantes �35-2
Diagonales �10 (7 m.)
Esfuerzo m�ximo en punta: 223 Kg.
Resistencia total al viento: 159 Kg.
