Kenwood TS-570-D

Modificaciones

ATENCIÓN!! Estas modificaciones requieren un soldador adecuado para circuitos CMOS y estar familiarizado con las técnicas de soldadura. Si no tienes los medios o los conocimientos apropiados, busca la ayuda de personal cualificado. Una manipulación inadecuada puede causar daños irreparables.

 Hay que tener en cuenta también que todas las configuraciones de memoria y parámetros del equipo que se hayan hecho, serán sustituidas por los valores de fábrica.

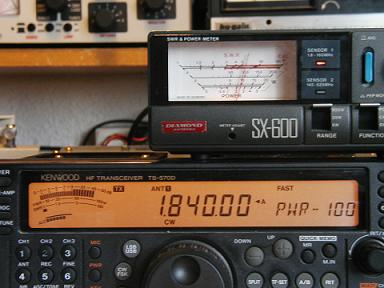

 Originalmente el equipo solo transmite en los segmentos asignados al servicio de radioaficionados,  y en el caso de los distribuidos en España, la potencia en la banda de 160 metros está limitada a 10 w. Para conseguir transmisión continúa desde 1,705 MHz a 30,0 MHz, y que el equipo salga con 100W en 160m, debes seguir los siguientes pasos:

1) Apagar el equipo y desconectar el cable de alimentación.

2) Retirar las tapas superior e inferior.

3) Extraer los tornillos superiores del panel frontal y aflojar los inferiores. Tirar y abatir 90º el panel frontal (foto 1).

4) Accedemos a la placa "Control Unit" X53-369x-xx. Ahora podemos:

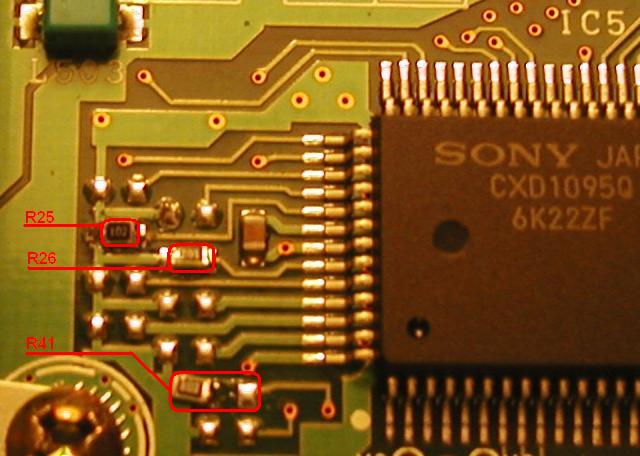

a)  Habilitar la transmisión continúa, retirando la resistencia SMD R41 (1K) (foto 2).
b) Quitar el limite de potencia de la banda de 160m retirando las resistencias SMD R25(1K)  y R26(1K)  (fotos 2 y 3)

Podemos quitar las dos limitaciones o simplemente la que nos interese

5) Repetir en orden inverso los pasos del 1 al 3.

Foto 1Foto 2Foto 3
En la foto 2 la R41 está ya retirada, únicamente está soldada una patilla, de esta manera se evita perder el componente.
