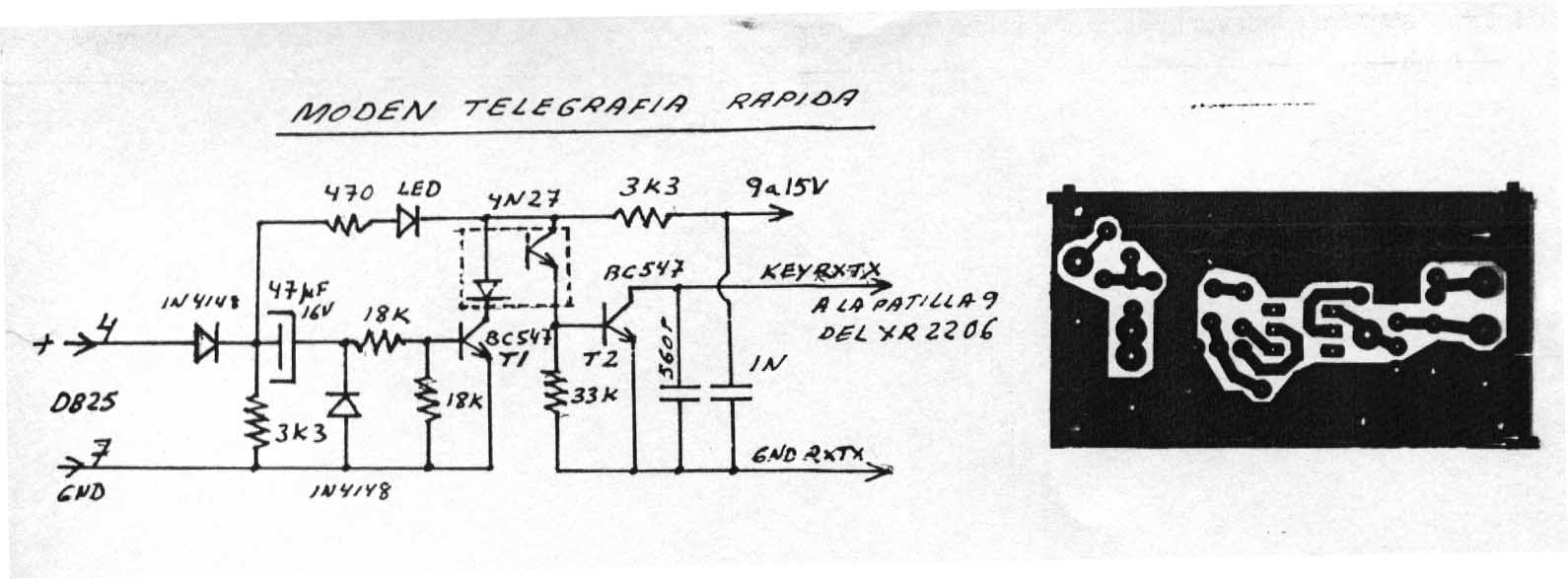

Este es el esquema del módem de telegrafía rápida que utilizo para transmitir HSCW con el programa MSSOFT de OH5IY.
Tal cual está es para transmitir en modo CW a través del Keyer de nuestro equipo, esto tiene el inconveniente de que la mayoría de los equipos no aguantan velocidades tan altas y deberíamos modificarlos interiormente

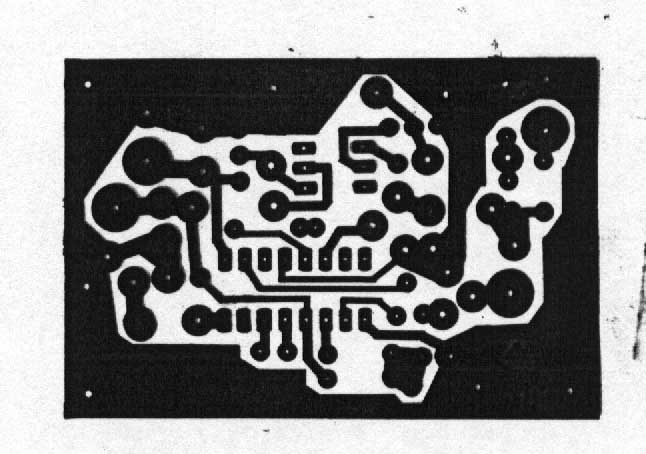

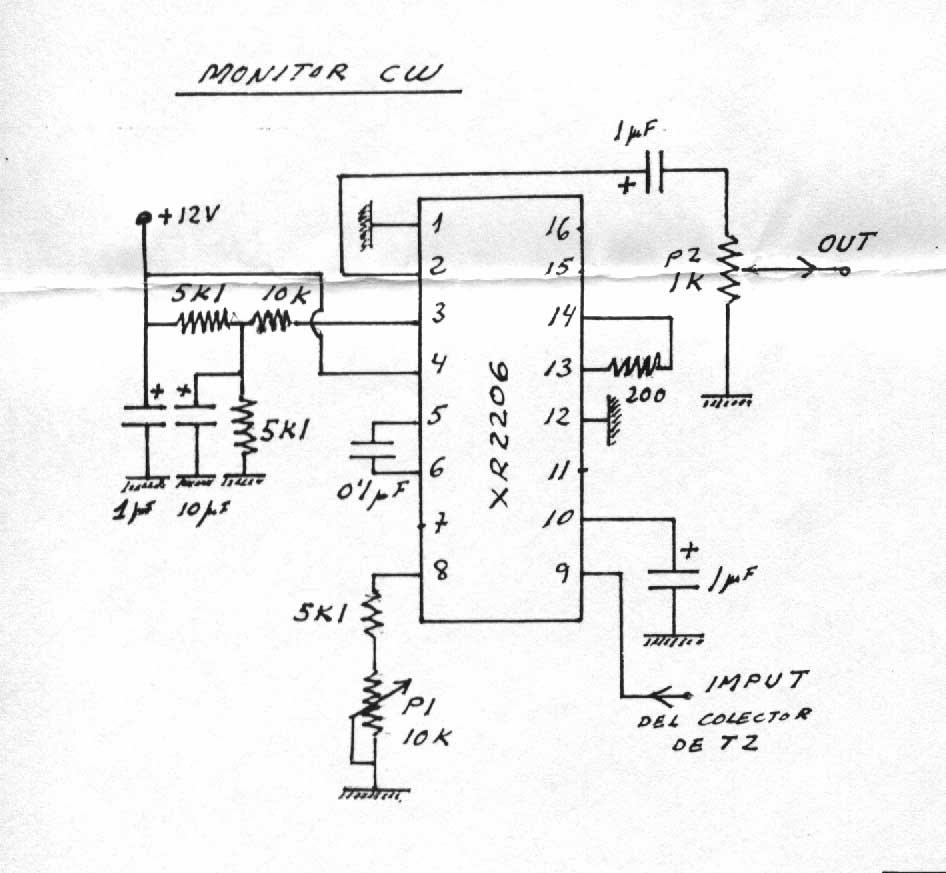

Esta es la parte que hay que añadir para transmitir por modulación ( en modo USB) .
La mayoría de los equipos no aguantan más de 1600 lpm en modo CW , habría que
modificarlos interiormente, añadiendo este esquema al módem anterior lo que hacemos es
transmitir por modulación en modo USB, a través del micro de nuestro equipo y no a
través del Keyer , debemos obtener un tono de 700 Hz. aunque es más como obtenerlo de
1000 Hz.
Cuando nosotros transmitamos así debemos tener en cuenta el desplazamiento de frecuencia
que existe en modo USB con respecto al modo CW ( siempre que concertemos una cita hemos de
quedar en una frecuencia en modo CW). Esto quiere decir que si queremos transmitir en
144.100 CW, con este módem deberíamos desplazarnos un kilociclo abajo, y nos tendremos
que poner en 144.099 USB.
Esquema facilitados por EA7AJ...Tks
