Modem Baycom con TCM 3105
Este circuito es de fácil montaje y conexionado, tal y como podeis ver
el esquema adjunto.Se compone prácticamente del TCM 3105 y unos pocos
componentes necesarios para poder trabajar packet radio sin ningún tipo de
problemas, sin tener en cuenta el transceptor utilizado, ya sea un equipo de
base o un portátil,siendo el mismo rendimiento tanto con uno como con otro.
Este modem trabaja en la modalidad de "squelch cerrado" ,es decir, con el
silenciador del equipo cerrado para que pueda detectar la portadora del nodo

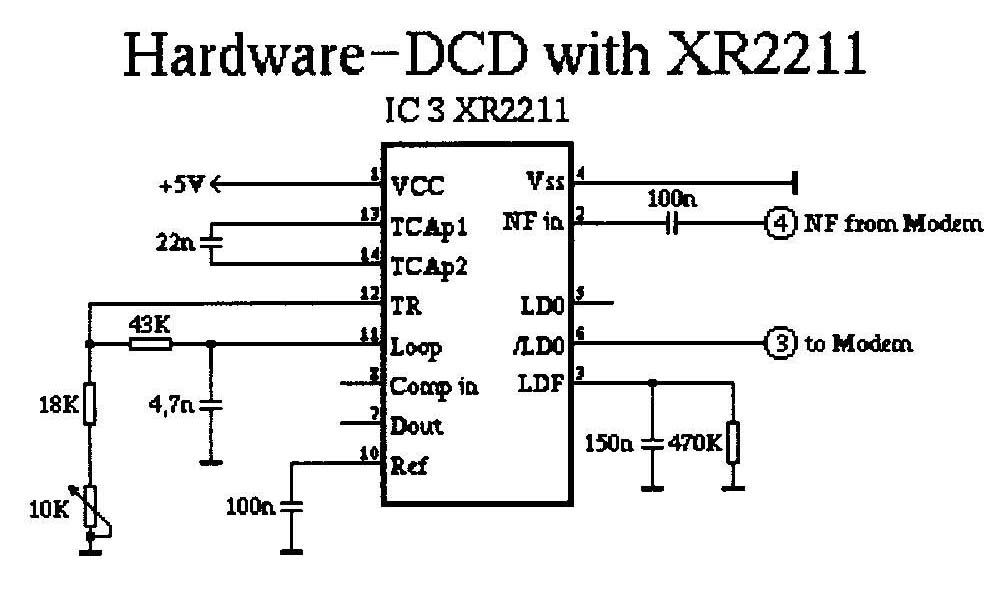

digital al que nos conectemos,pero si nos interesara trabajar con el squelch abierto
tenemos el circuito abajo mostrado,el cual se adapta al modem mediante dos cables
de conexión según indica en el esquema.

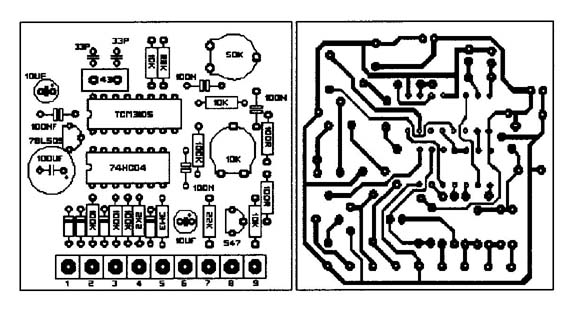

A continuación, vemos la plantilla de circuito impreso en la cual no viene montado
el circuito del squelch abierto,ya que se contempla como opción.
Si quieres descargar el archivo con los tres diseños pincha aquí:
