Pequeña Antena para 50 MHZ

Esta antena la realice en una tarde de sábado con los materiales que tenía y también aprovechando el tiempo de las compras de casa por la mañana para el resto del material.

Anteriormente localicé información en la RED y partir del proyecto de G8VR, me hice unos planos con un listado de material necesario, y en cuanto tuve un sábado libre me dispuse al montaje de esta mini antena para la banda mágica de los 6 metros.

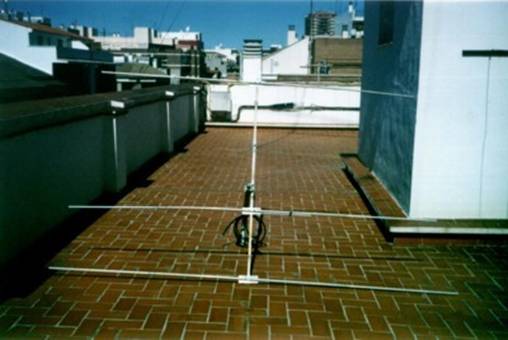

Como se observa en las fotos hay unas cuantas antenas ya en la torre ( y otras que no se ven) y yo particularmente no quería una antena muy grande, de ahí que sólo sea de 3 elementos pero la misma se puede realizar con muchos más elementos, tan sólo respetando entre sí y siempre la misma distancia de 555 m/m entre ellos.

La verdad que esta antena comparada con las otras y una vez arriba es pequeña en tamaño y animo a aquellos a los que les guste esta banda a que prueben a realizarla y verán que se quedan muy satisfechos.

Esquema según G8VR de antena para 6mts y optimizada posteriormente con el programa Minimec hacia 14 db frente espalda y 5,7 db de ganancia.

Boom 20X20 diámetro 2970 m/m

555 m/m

2785 m/m

1124 m/m

2660 m/m

El tubo de los elementos radiante puede ser de entre 16 y 20 m/m

Adaptador gamma

Capacidad aproximada 36 pf

Placa aislante Placa metálica

emisor corredera

Malla a

Chasis

Coaxial Tubo de 12 m/m Vivo

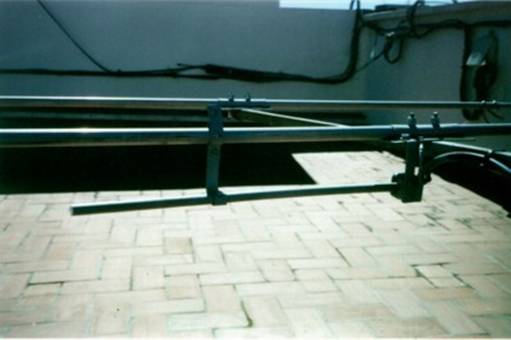

Entre el tubo adaptador gama o stub y el elemento radiante hay una distancia de 60 m/m limitada por la placa/soporte metálica. Se puede colocar otra placa, ésta aislante entre la placa metálica y el boom.

Tubo de 12 m/m y 440 m/m de largo.

Entre la placa metálica, soporte del stub y el bomm hay 300 m/m aproximadamente para localizar el punto de ajuste hasta un mínimo de SWR corriendo la placa metálica a través del elemento radiante o entrando o sacando el vivo dentro del tubo de12 m/m.

El hilo dentro del tubo tiene en este caso 330 m/m de longitud dentro del tubo.

Los materiales empleados en este caso eran los que tenía por ocasión.

Tubo elemento para los 3 elementos radiantes de 20 y 16 m/m diámetro, los cuales introduje entre sí partiendo del tubo de 20 m/m con 1450 m/m y cortando del tubo de 16m/m el restante hasta tener las distancias de los elementos y uniéndolos con tornillos autoroscantes para chapa de los que tienen como una broca en la punta, con 2 ó 3.

tornillos bastante pero dejando siempre para su ajuste y colocación de los mismos unos 150 m/m dentro del tubo de 20 m/m

La malla va chasis y todos los elementos están comunicados eléctricamente entre sí, cuidando que al separar el vivo de la malla, dicha separación quede bien aislada con algún tipo de cinta aislante o vulcanizable mejor.

Boom de 20X20.

Los demás componentes como abrazaderas, placas de soporte para los radiantes etc. los localicé además de con un poco de ingenio en los grandes almacenes de bricolaje.

Para mas información o dudas que se puedan tener aquí tenéis mis datos.

Un saludo y buenos dx’s en la banda MAGICA de 6 Metros.
