Spectrum Analisys Voice Response Mike versus ACC1

Usando un programa que permite el análisis espectral de las señales (Spectra-Plus) , podemos analizar la calidad y comportamiento de nuestra señal de audio.

The spectral analisys program (Spectra-Plus) can help us to analize the quality and behaviour of our signals.



Spectrum Analisys

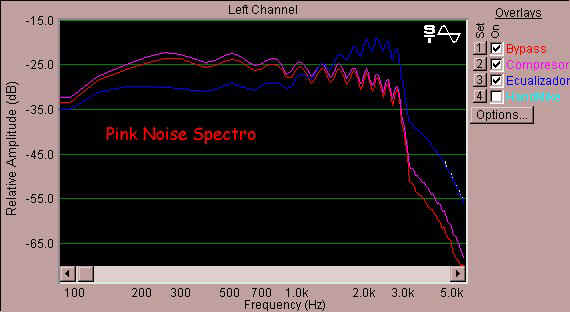

PinlAna.jpg (31308 bytes) Este gráfico muestra el ancho de banda de la transmisión de mi equipo utilizando ruido rosa. Se puede observar que el acho de banda està entre los 100Hz y los 3Khz.

Al mismo tiempo se ve el impacto que tiene en la señal los diferentes componentes de la cadena de audio. En este caso el ecualizador (linea azul) permite enfatizar las frecuencias altas, este tipo de ecualización se observa mejor en el análisis de respuesta de mi propia voz.


This graphic shows the band width response of my transceiver (IC-775DSP) using Pink Noise as signal input. The band response is within 100Hz and 3Khz.

Also shows how affect the audio chain to the signal. The main one is the equalizer, boosting the high frequencies and minimizing the low frequencies. You can find the reasons of this equalization curve in my voice Response Analisys.
Voice Response Analisys
VoiAna.jpg (36732 bytes) Del análisis de mi propia voz (linea roja) se destaca la baja respuesta a altas frecuencias, que se compensa con la respuesta del ecualizador (linea azul).

Como referencia también se ha incluido la respuesta de un micro de mano HM-12 (linea azul claro), que tiene un comportamiento peor en la banda baja del espectro (< 200Hz), en comparación con el SM-58.
The red line shows my voice spectrum analisys, with a poor high frequencies component. The equalizer (blue line) try to compensate it boosting the high frecuencies, in order to reach a flat response.

Also we've the hand mike (HM-12) reference (sky blue line), with a narrow band  width (200Hz-3Khz).



Mike socket versus ACC-1 ICOM Socket
Mik_acc.jpg (39075 bytes) Los equipos ICOM permiten la entrada de audio a través del conector tradicional del micrófono y de un conector de accesorios ACC-1 situado en la parte porterior del equipo.

Las principales características són:

  • La impedancia de ACC-1 es de 10KOhms.
  • ACC-1 (linea lila) tiene un mayor nivel de respuesta, principalmente en la parte baja del espectro (+-15db), diferencia que se reduce en las frecuencias altas.
  • El ancho de banda es igual en las dos entradas.
The ICOM transceiver has two audio input. The traditional mike-input and the ACC-1 (accesories socket) input.

The main characteristics are:

  • The ACC-1 impedance is 10K Ohms.
  • ACC-1 (lilac line) have a greather response level (15db), mainly in the low part of the spectrum. This diference goes to minus in the high part of the spectrum.
  • The band-width is the same.
Mike socket versus ACC-1 ICOM Socket - Processed audio
M_v_a_p.jpg (42263 bytes) Si se comparan las señales procesadas (a través de la cadena de audio) entre las dos entradas, ACC-1 (linea lila) y entrada de micro (linea rojo) se observa el ancho de banda continua siendo el mismo (80Hz-3Khz). Pero las respuesta en frecuencias bajas (< 1,5Khz) es casi 15db más en ACC-1, esto explica su mayor componente de graves cuando se monitoriza la señal.

La linea azul corresponde a una señal no procesada por ACC-1, las respuesta por debajo de 1Khz es muy parecida pero por encima de esta frecuencia se atenua, forzando el uso del ecualizador si se quiere una respuesta más uniforme en todo el ancho de banda.
If we compare the processed signal (throught the audio chain) between ACC-1 (lilac line) and mike (red line) socket, we can observe the follow:
  • The band witdh it's the same.
  • The ACC-1 response below 1,5Khz is 15db greather than mike socket, this is the reason that explain the bass bosting when we monitorizing the signal.

The blue line is a non-processed signal input throguht ACC-1. The response below 1Khz it's closer to processed ACC-1 signal, but above the 1Khz the frequency response it's attenuated, then the equalizer boost this portion of the spectrum.
