Introducción
En este artículo se describe una antena
vertical para las bandas de 20, 15 y 10 metros, de construcción
extremadamente sencilla, y con un solo punto de alimentación. Se
trata de tres dipolos de media onda conectados en paralelo: dada
la interacción existente entre ellos, las respectivas longitudes
son diferentes de las que habrían tenido montados individualmente.
Las dimensiones finales (ver más adelante) fueron obtenidas
experimentalmente por el autor en un laborioso proceso minimizando
la ROE en cada banda.
Detalles constructivos
La antena fue montada en un mástil de fibra de
vidrio Spiderbeam de 12 metros de altura, cuya base se hallaba
sobre el terreno, y con la punta inferior del dipolo para la banda
de 20 metros a unos 2 metros del suelo.
En el punto de alimentación fue empleado un
balun 1:1 (foto A) y a continuación un choque de RF modelo MFJ-915
(foto B); el efecto del choque era evidente, ya que las lecturas
con el analizador de antena MFJ-259B no variaban al tocar el
analizador con la mano, cosa que sí sucedía con el choque ausente.
Esto no significa que balun o choque sean imprescindibles, pero en
caso de no emplear uno u otro habrá que asumir una mayor radiación
por parte de la línea coaxial.
Foto A. Balun 1:1 empleado.

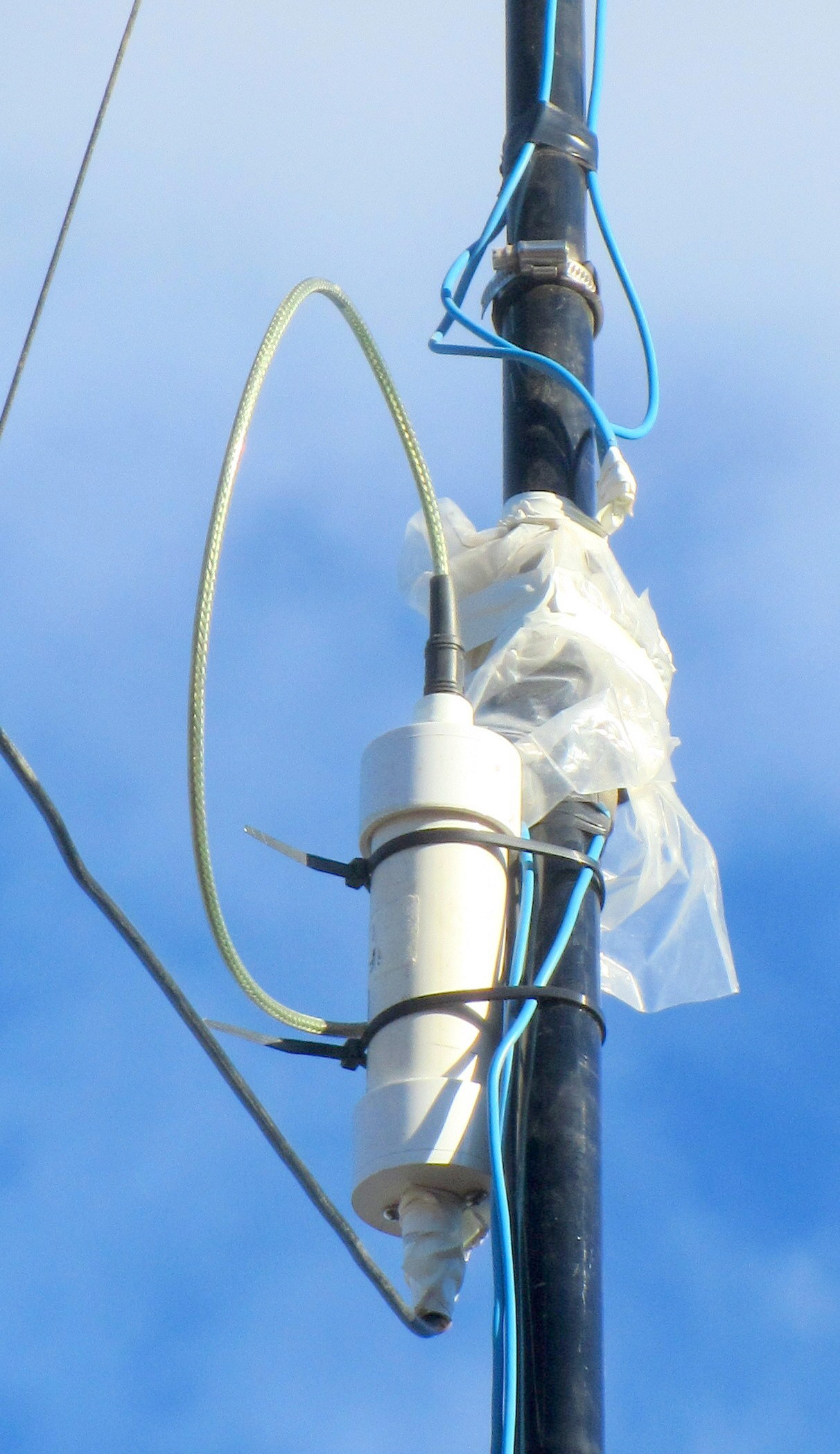

Foto B. Choque de RF y línea coaxial (izquierda); el balun se
halla al lado, envuelto en plástico.
Se aprecian las ramas de la antena (cables azules).
Asimismo, los primeros metros de la línea
coaxial fueron puestos perpendiculares a la antena con la ayuda de
un segundo mástil más corto (foto C), reduciendo así la mencionada
interacción entre antena y línea.
El cable empleado fue de cobre multifilar con 2
mm de diámetro, con una cobertura plástica de unos 0,8 mm. Este
detalle es importante dada su influencia en la longitud de los
elementos.

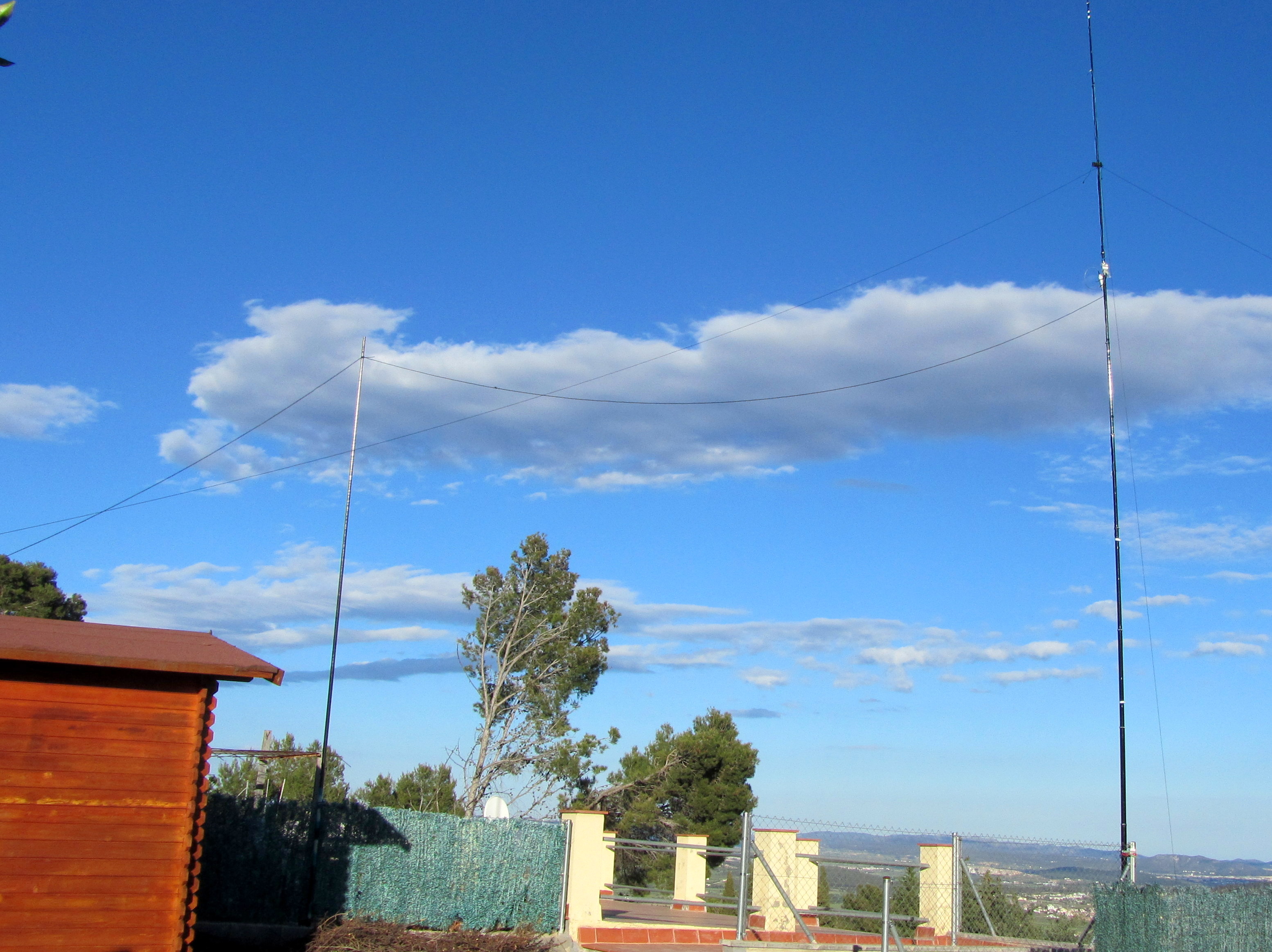

Foto C. Antena (derecha) y mástil de separación de línea coaxial
(izquierda); ver texto.
Características
Medidas de los respectivos elementos
Dipolo para 20 metros: 4,73 m por rama
Dipolo para 15 metros: 3,06 m por rama
Dipolo para 10 metros: 2,44 m por rama
ROE en 20 metros
14,000 MHz: 1,1
14,350 MHz: 1,3
14,015 MHz: cercana a 1,1 (mínima ROE)
ROE en 15 metros
21,000 MHz: 1,4
21,450 MHz: 1,5
20,950 MHz: cercana a 1,4 (mínima ROE)
ROE en 10 metros
28,000 MHz: 1,6
29,000 MHz: 1,7
28,300 MHz: 1,4 (mínima ROE)
Se observa que en 15 metros la antena habría
requerido un último ajuste en su longitud, pero debido a la
premura de tiempo en el QTH portable empleado no fue posible. De
todos modos, la ROE es aceptable. No fueron medidas las
impedancias para cada banda en el punto de alimentación ni las
frecuencias de resonancia, al no disponerse del instrumental
adecuado.
Comentarios
El comportamiento de la antena fue
satisfactorio teniendo en cuenta lo que es en sí, obteniéndose
contactos en CW con los cinco continentes en pocas horas. Su
ventaja principal es el bajo ángulo de radiación, como corresponde
a un dipolo de media onda vertical, antena empleada con asiduidad
por el autor.
Como curiosidad, comentar que las dimensiones
obtenidas sobre el terreno para la antena, llevadas al programa de
análisis EZNEC+ 5.0 dieron unas frecuencias de mínima ROE que se
hallaban 1 MHz por encima de las reales (2 MHz por encima en la
banda de 10 metros), debido seguramente al comportamiento de EZNEC
para antenas con elementos muy cercanos entre sí. El autor debe
decir que es un usuario intensivo de EZNEC.
Deseo que esta antena pueda ser utilizada por
los lectores interesados. Tal vez necesitará un “ajuste fino”
respecto las medidas indicadas, en función de factores como
localización, objetos metálicos cercanos y cable empleado. No
emplear un mástil metálico, que cambiaría la curva de ROE de la
antena para las medidas dadas en el artículo.
