Este proyecto de antena, tiene como finalidad, la construcción de una antena fabricada a base de material reciclado, de un modo muy económico, sencillo y no por ello menos eficaz que otro tipo de antenas  de recepción para el satélite AO-40 en su bajada de 2.4 GHz.

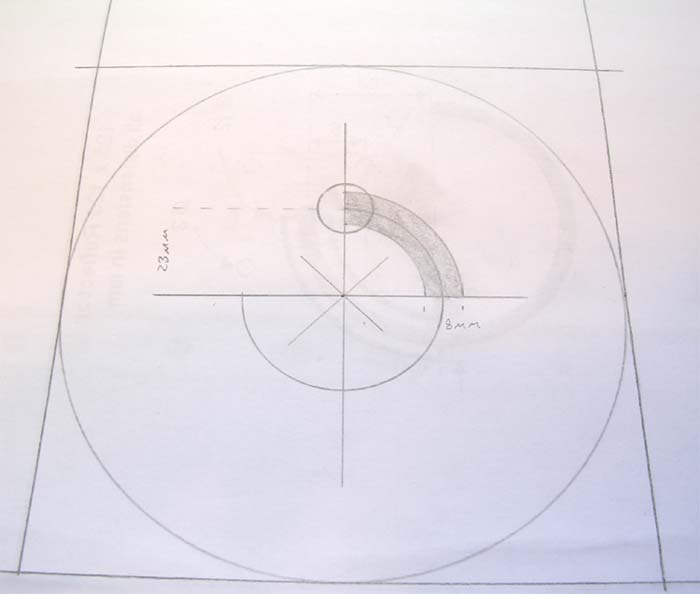

En primer lugar, comenzaremos por realizar el reflector de nuestra antena, para ello tomaremos un folio en blanco y dibujaremos en el, un cuadrado, que tenga 125 mm de ancho X 125 mm de alto, una vez dibujado procederemos a cruzar una línea diagonal desde los vértices del cuadrado, pasando por en medio, ambas diagonales se cruzaran exactamente en el centro del cuadrado, una vez localizado el centro, precisaremos de un compás al que abriremos hasta conseguir un radio de 63 mm, desde el centro del cuadrado dibujaremos una circunferencia de un diámetro de 125 mm, que justamente quedara plasmado en el área del cuadrado, este procedimiento es a fin de tener una plantilla real de lo que va a ser nuestro reflector de antena, aprovechando la coyuntura, desde la base del cuadrado, buscaremos el centro de esta base, que serán 63 mm y con un escuadro trazaremos una nueva línea que pase por la base y centro del cuadrado, repetiremos lo mismo con uno de los lados, estas dos líneas nos servirán de guía para situar el agujero del conector de antena.

Desde el centro de la circunferencia volveremos a trazar una nueva circunferencia de menor diámetro, concretamente de 42 mm, justamente esta medida coincide con el diámetro del arroyamiento de nuestra antena, de esta manera nos iremos haciendo una idea de donde ira dispuesta, en el punto que se cruza con la línea vertical, trazaremos una nueva circunferencia de unos 12 mm de diámetro, esta medida solo es una referencia, ya que no todos los fabricantes construyen los casquillos de los conectores del mismo calibre, pero esta es la medida mas común, lo realmente importante es tener claro que la distancia entre el centro de la antena y el orificio del conector, sea de 23 mm.

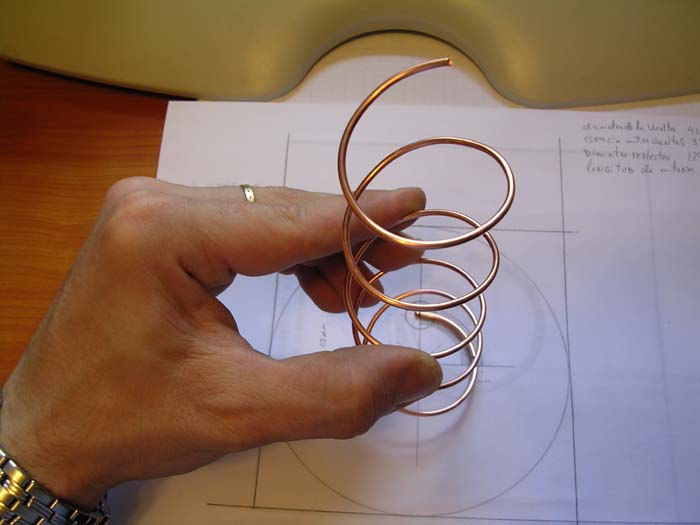

Ahora nos haremos con un trozo de hilo de cobre de 3 mm de sección, podría valer esmaltado, mejor aun plateado, pero incluso podemos hacer la antena con simple hilo de instalación eléctrica, solo debemos de retirarle el aislante de protección, buscaremos un tubo de 42 mm de diámetro, para esto valdrá cualquier cosa, tanto sea metálico como plástico, lo usaremos para arroyar el hilo de cobre a su alrededor, para que nos queden las 5 vueltas  perfectas, haremos unas marcas paralelas cada 30 mm, así al arroyarla iremos aproximando el hilo a estas marcas, sin darnos cuenta estará todo en su sitio, el numero de vueltas dependerá del tipo de parábola y disposición del iluminador, en mi caso usare una parábola de 800 mm de diámetro y el iluminador ira dispuesto en modo offset, si usáis una parábola de 600 mm y de foco primario, podéis reducir el numero de vueltas hasta incluso 2.5 vueltas, esto siempre dependerá del factor f/d de cada parábola.

Un punto muy importante de nuestra antena, es que esta ha de ser de polarización circular derecha, RHCP, pero como nuestra antena recibirá la señal reflejada en la parábola, la construiremos en polarización circular izquierda, LHCP.

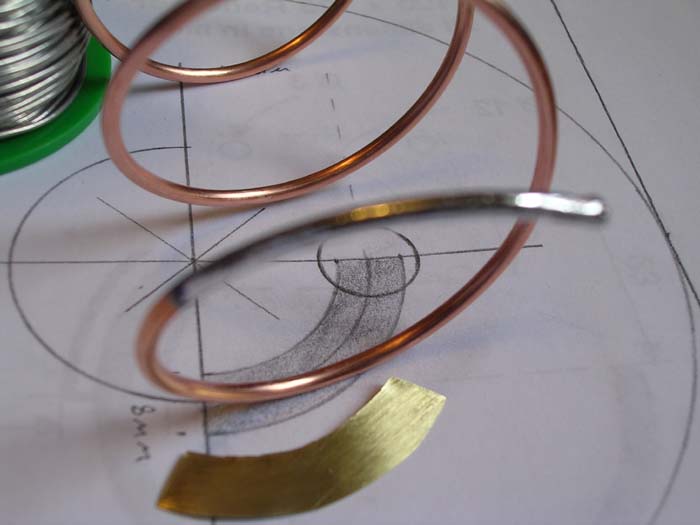

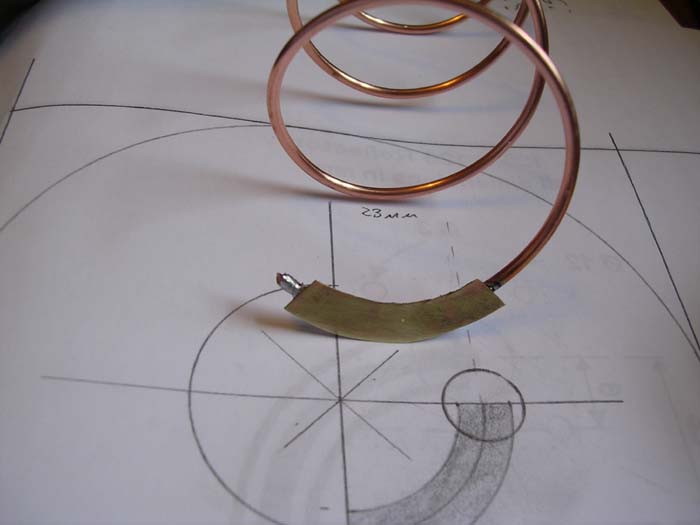

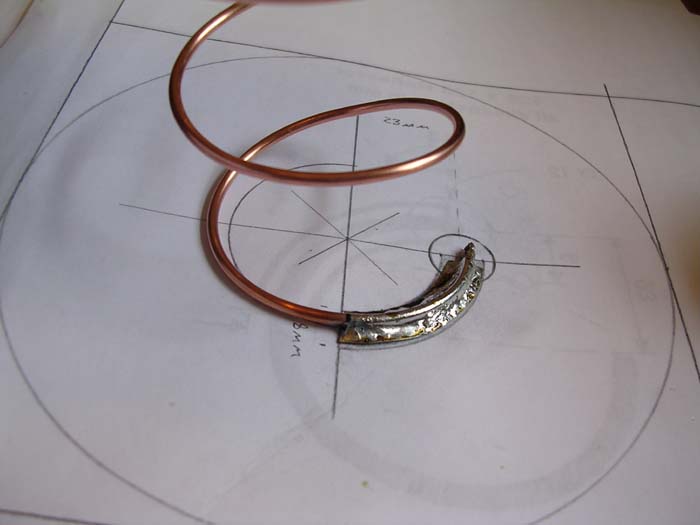

Aunque esta antena solo vallamos a usarla en recepción, conviene adaptarla a 50 oHm, principalmente para evitar que parte de la señal de subida de 435 MHz, se nos cuele en el receptor, esto lo conseguiremos disponiendo una chapita de cobre o latón en el primer cuarto de vuelta de la antena, este quedara distanciado unos 3 mm del reflector, el espesor de la chapa debería de ser de 0.25 aprox y podemos usar el dibujo que hemos realizado al principio como plantilla, como el ancho de la chapa es de 8 mm trazamos dos líneas paralelas a el primer cuarto de vuelta del dibujo, una con 4mm menos y otra con 4 mm mas, así tendremos una plantilla perfecta para adaptar la impedancia de la antena, solo habrá que marcar y cortar con una tijera.

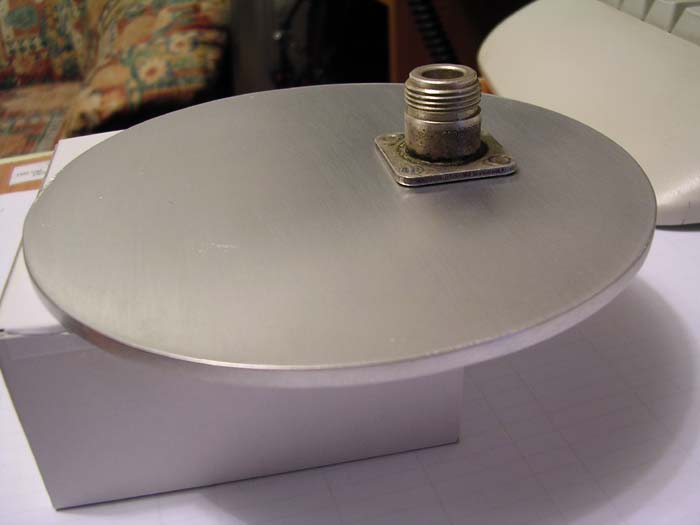

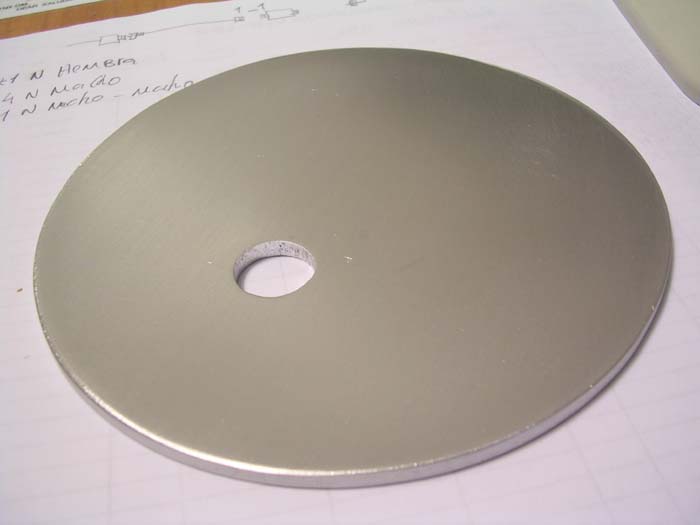

Volvamos nuevamente al reflector de antena, aunque lo habitual, es que el espesor del reflector, sea de 1.5 a 3 mm yo he preferido realizarlo en 5 mm, es un poco mas difícil de trabajar, ya que es mas dura pero nos ofrece la ventaja, de que podremos embutir todos los tornillos que queden por la parte de la parábola, evitando de esta manera deformaciones en la reflexión de la señal o incluso que interactué con el hilo de cobre o la placa del ajuste de impedancia, recordad, que es muy importante aplicar bastante estaño entre la placa y el hilo, para que cuando soldemos el hilo en el conector N hembra, no se suelte o nos haga algún extraño, una vez la tengamos soldada al conector, podemos pegar algún tipo de soporte plástico, que no se convierta en conductor a estas frecuencias, para que no varíen ni los tres milímetros de separación ni se cortocircuite en ningún momento por causa de un golpe o doblamiento.

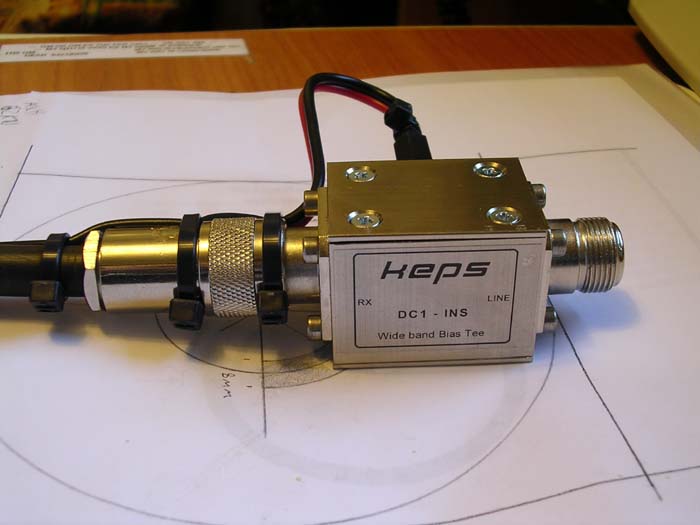

Aunque de lo que hay en el mercado, para convertir una frecuencia de 144 o 435 MHz en 2.4 GHz, lo que mas me gusta por fidelidad y porque ya he tenido la oportunidad de comprobar la gran calidad que tienen los productos de DB6NT, KUHNE, en esta ocasión, he dejado a un lado a nuestro amigo Alemán y me he inclinado por un fabricante italiano, se trata de la casa KEPS, casa que tiene unos productos que aunque no llegan al nivel de KUHNE, se aproximan ligeramente a los parámetros de NF y ganancia, (no es tan grande la diferencia en la calidad como la diferencia en precio) estariamos hablando de un 50% menos que el anterior, yo estoy usando un KEPS 13LNC2-PH 144 - 2400, que funciona de maravilla, este conversor va alimentado a través de la línea coaxial con unos 12 a 14 v que o bien usáis el accesorio de KEPS DC1-INS, que es para suministrar la tensión direccionalmente hacia el conversor (u os lo hacéis vosotros) o también podéis comandarlo con el ICOM 910H, que dispone de esta opción interna, seleccionamos el previo exterior para la banda de 144 y ya activa el conversor que ha de estar instalado a pie de antena.

Escuchemos a K7XQ pasando el cambio a NN6T en CW, recibidos a 58.000 kms y una elevación de 8º, por medio unos 25 mts de coaxial, que se encargan de atenuar algo las señales.

Oigamos la tenue llamada de AB4QS  tan solo a 5º de elevación y 58.700 kms, francamente nunca imagine poder oírlo en estas condiciones.

Ahora, el sistema de protección LEILA encargado de impedir que las grandes señales acaparen todos los recursos del satélite, este sistema al recibir una señal demasiado fuerte, genera el sonido de una sirena durante un minuto impidiendo y avisando al operador que reduzca su potencia de TX.

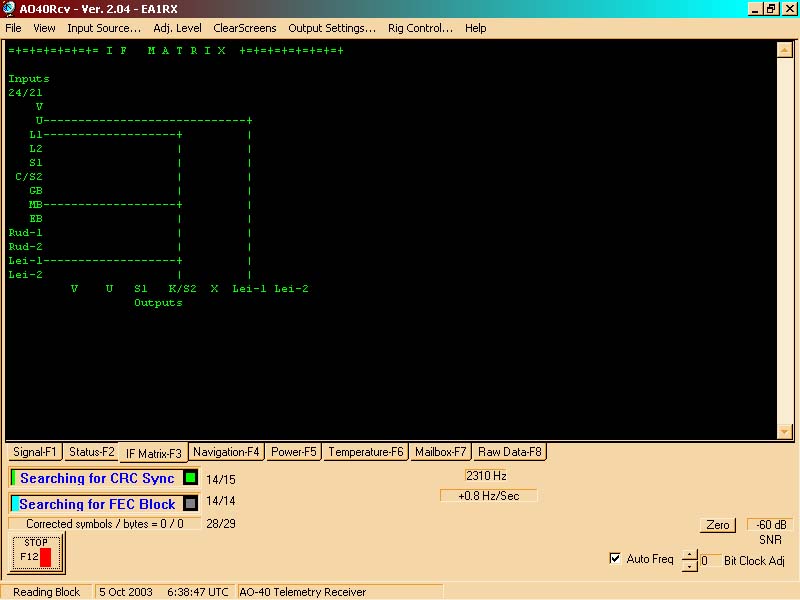

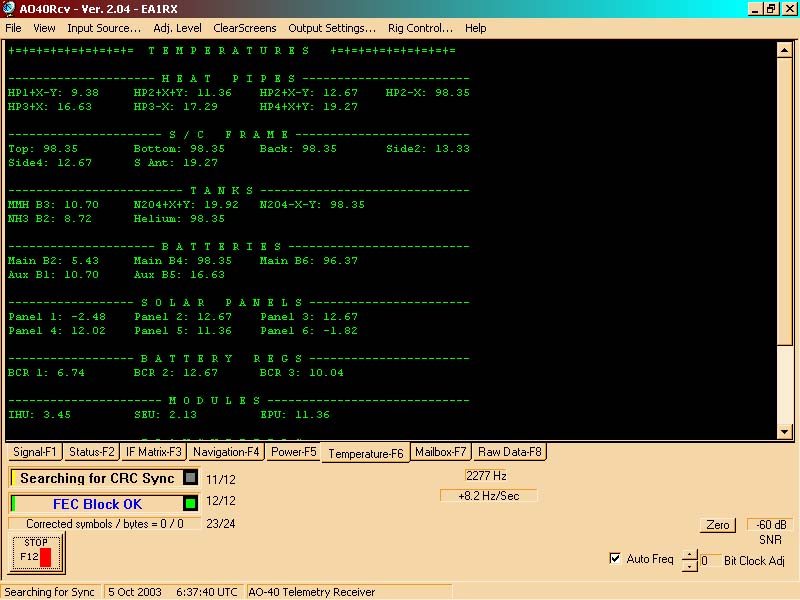

Programas como el AO40RCV permiten que con una tarjeta de sonido, podamos decodificar la telemetría del satélite, pudiendo tener acceso a la valiosa información que nos ofrece, temperatura de los transponder, potencia, estado, consumo, baterías un largo etc... aquí tenéis algunos ejemplos de algunas recepciones que he hecho.

Una vez comprobada la antena, podemos hacer tres cosas, la primera, es modificar el soporte de nuestra parábola, ya que esta dispuesto a una distancia optima, para una antena mas corta (LNB) así que si lo distanciamos unos 5 o 6 cms, obtendremos algo mas de ganancia, esto podemos hacerlo fácilmente con una pletina de aluminio y unos tornillos, le damos dos dobleces y lo dejamos respetando el angulo original, la segunda, es hacer estanca la antena, ya que si la dejamos tal cual expuesta un tiempo prolongado a la intemperie, se vera afectada, esto lo solucionamos fácilmente con un tubo de poliéster o PVC, de un diámetro aprox a 80 mm, lo cortamos a unos 170 mm de largo y hacemos la tapa delantera, ajustando una pieza de metraquilato o plástico duro, lo pegamos con loccite y luego sellamos con silicona todas las juntas, para evitar que algún dia pueda colársenos el agua, la tercera, será pintar la parábola, de un color que la haga pasar desapercibida en el entorno, nuestros vecinos también nos lo agradecerán, además no haremos publicidad gratuita a la empresa fabricante de la parábola.

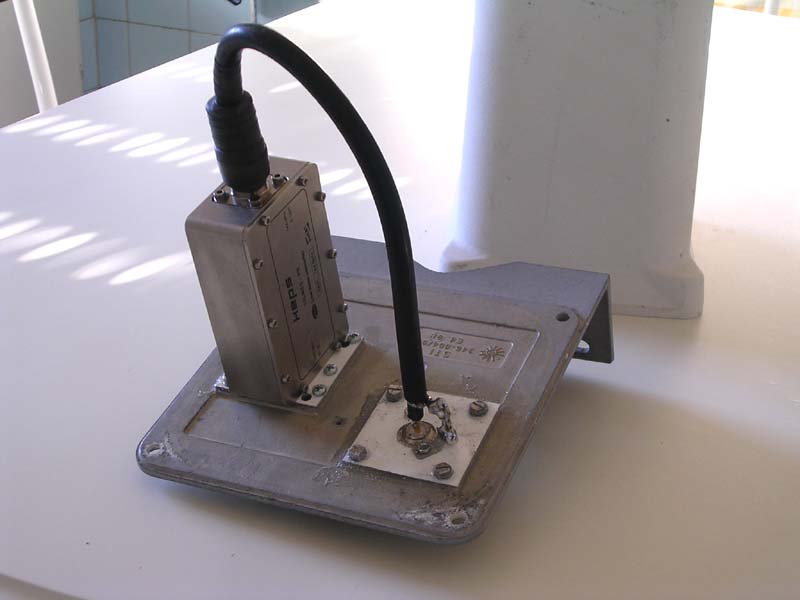

Otro factor que no debemos descuidar y ya con vistas a dejar nuestra antena y conversor a la intemperie, es proporcionarle una caja estanca, es fundamental, que sellemos todas las juntas y uniones, a fin de que nunca llegue a colarse el agua, podemos hacer una pequeña perforación en la parte inferior, para que cuando se produzca alguna condensación, el agua no quede acumulada en el interior si no que salga por decantación, aquí tenéis algunas imágenes del proceso de estanquidad que he llevado a cabo con mi conversor.

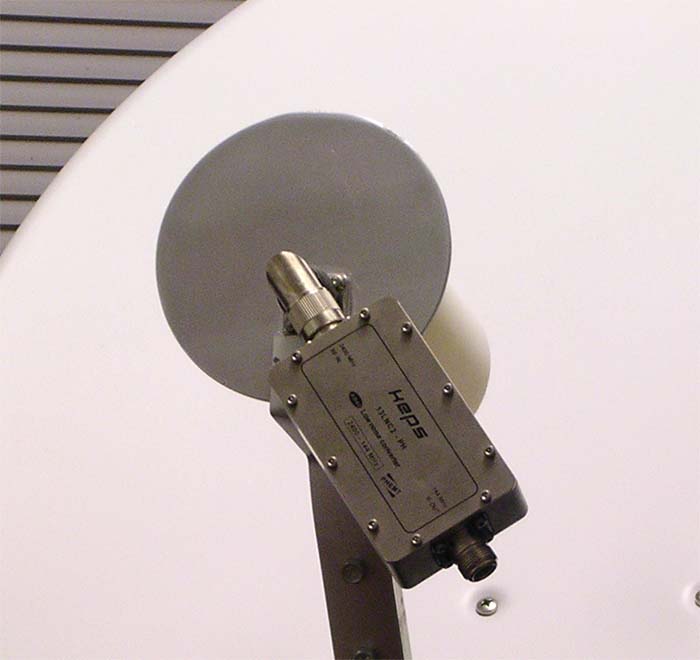

Tenemos que tener mucho cuidado con no instalar el conversor justo delante del iluminador, pese a que haya una parábola por medio, en el caso de KEPS, se producen espureas de 435 MHz en la bajada de 144 MHz al trasmitir, esto se corrige variando la línea coaxial que va hasta el iluminador y desviando el alojamiento de la caja estanca, debemos tener también en cuenta, que este latiguillo ha de ser lo mas corto posible, para evitar una excesiva atenuación, como para esto no existe un patrón fijo, cada uno ha de experimentar las distintas opciones a fin de ajustarse a la que mejor se adapte a su caso, lo mas idóneo es un conector en L macho N - macho N directamente entre iluminador y conversor, el conversor viene suficientemente preparado, como para estar a la intemperie, si la caja estanca nos causa algún inconveniente, no dudemos ni un momento en configurarlo de esta ultima manera.

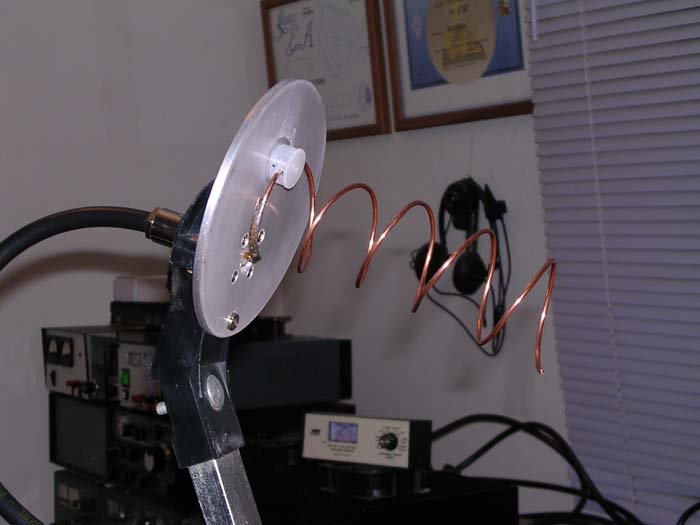

Pues ya veis lo que podemos hacer con un tubo de cañería, un poco de hilo de cobre, una parábola de TV y un trozo de chapa de aluminio, lo demás es todo entusiasmo, este es parte del resultado.

EA1KV FACTORY

http://www.qsl.net/kc2hax/ao40/ao40.htm

http://www.qsl.net/ea3emg/rx_ao-40.htm

http://www.qsl.net/eb3fym/

Espero que este minúsculo granito de arena arroje algo mas de claridad en pro de aventurarse a mantener vivo el espíritu del inquieto radioaficionado.
