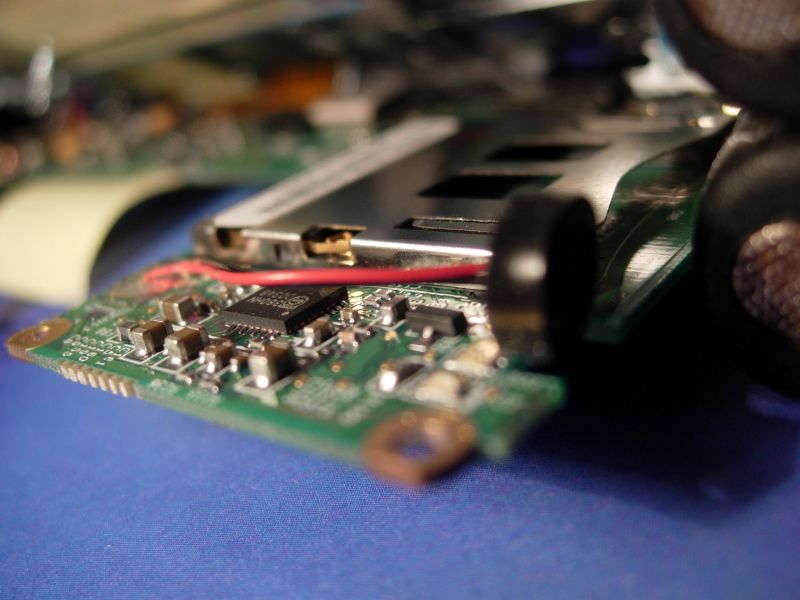

Existe un programa para pocket pc que permite comunicarse por modos digitales con una pda: el POCKETDIGI Permite trabajar PSK, RTTY y CW entre otros. El audio de transmisión sale por el altavoz de la pda o por la conexión de auriculares, pero con el audio de recepción puede haber problemas, ya que muchas pdas tienen un micrófono integrado pero carecen de un jack o cualquier otro modo de conectar directamente una fuente de audio. Sí es cierto que por simple acoplamiento acústico el programa ya funciona: Sencillamente acercas la pda al transceptor y ya puedes recibir y decodificar señales.pero más allá de un primer experimento, no es algo operativo. Como esta pda está un poco vieja y ya la doy por amortizada, me atreví a desmontarla. Los tornillos son fáciles pero las pestañas de plástico cuestan un poco más. A la derecha está la cápsula electret:

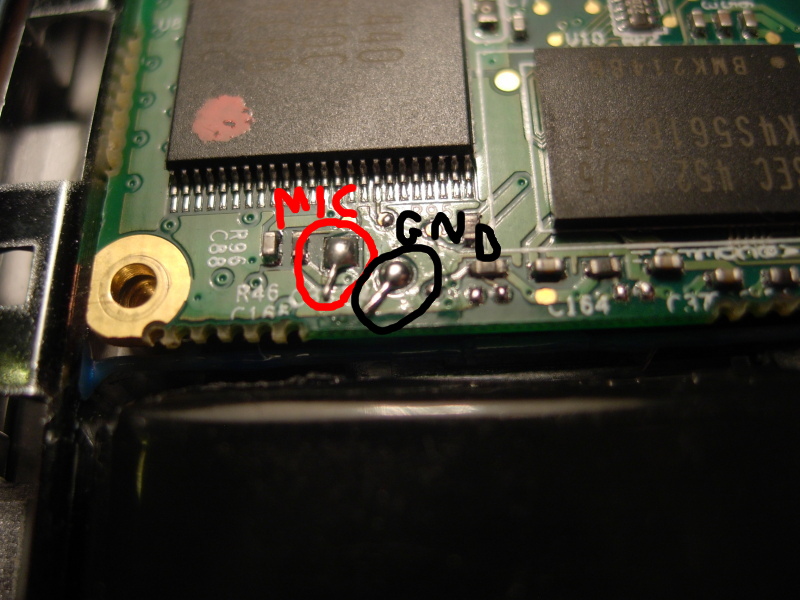

Ahora bien, de esa foto no se deduce a dónde está conectado el micrófono. Hay que desatornillar la placa para poder mirar el cableado que va debajo, y así identificar los terminales donde podremos soldar nuestra fuente de audio. Desmontar la placa es bastante delicado pero como yo ya lo he hecho una vez, estas fotos permiten a otros evitarse esa tarea.

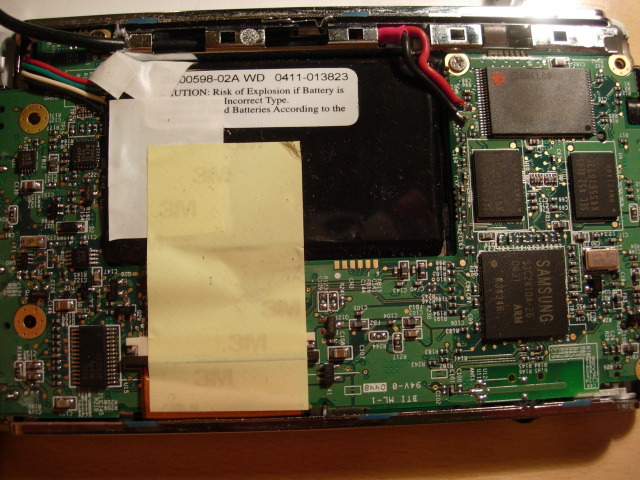

Así quedó el nuevo cable de conexión, soldado en paralelo al micrófono integrado:

De esta forma el micrófono interno sigue funcionando. Simplemente hemos llevado sus terminales a un conector jack externo. Si lo conectamos a un transceptor no debemos usar una conexión directa sino que debe atenuarse. Tanto la salida de línea como la de auriculares de un transceptor tienen excesivo nivel para lo que espera la pda, así que hay que colocar un divisor resistivo de por ejemplo 4k7 en serie y 330 en derivación. Esto, además de atenuar la señal de la radio, cumple otra misión importante, y es que reduce la polarización del electret y prácticamente elimina el audio que pudiera captarse por el micrófono.

Montaje definitivo, funcionando:

Para la transmisión podemos usar simplemente un cable directo de la salida de auriculares, y activar el ptt del equipo por vox. En el conector propietario de Acer de 26 pines que tiene por abajo está disponible el RTS del puerto serie ... pero eso daría para otro artículo.
