모르스 부호

모오스 부호란

모르스부호란 장점( )과 단점( )의 조합으로 구성되어 있는 이른바 모르스 부호를 사용해서 하는 전기통신을 말하는 것으로서 영어의 Continuous Wave의 머리글자를 따서 CW라 하는 것이다.

이 CW는 음성을 사용하는 이른바 전화통신이나 영상을 사용하는 TV통신등과 비교하면 보낼 수 있는 정보량은 적지만 이해도가 훨씬 높기 때문에 가장 나쁜 조건하에서도 통신 할 수 있고, 전기통신(유선무선을 통하여)에 있어서 가장 오래 전부터 행해져 온 방법이다. 이른바 마르코니스 시대의 불꽃통신도 그 일종이다.

1838년 미국의 화가이지 무선전신 부호의 발명가인 모오스(Morse)에 의해 원형(原型)이 구상되고 1843년에 실용화가 되었는데, 이 부호는 짧은 발신 전류(점)와 비교적 긴 발신전류(선)를 배합하여 알파벳과 숫자를 표시한 것인데 기본적인 구조는 세계적으로 공통이다.

모오스 전신기의 제작 동반자인 A. 베일은 이 점의 수에 의한 숫자의 전송 방법이 불편하다는 것을 통감하고 부호에는 점뿐이 아니라 선을 더하여 통신하는 방법에 착안하였다. 이때까지의 전신기로는 단점만으로 표시하였던 것을 긴 직선을 이용해서 다양하게 조립을 한다면 보다 많은 부호를 만들어 낼 수 있다고 보고, 신문사 등에서 사용하는 문자의 빈도를 조사하는 등 연구에 착수하였다. 그리 하여 사용도가 빈번한 문자는 아주 간단한 부호로 충당하였다. 이리하여 성취된 것이 오늘날까지 사용되고 있는 모오스 부호의 근원이다.

1856년 [시블리]가 웨스턴 유니언 전신회사를 설립한 다음부터 모오스는 특허를 통해 처음으로 그의 발명의 보상을 받았으며, 모오스 부호는 1844년 워싱턴 ~ 볼티모어 사이의 전신 개통에 사용된 후 점진 적으로 개량되어 오늘날 국제간에는 널리 사용되는 모오스 부호가 되었다.

국제간에 협정된 모오스 부호의 구성은 다음 규칙에 따르도록 규약되어 있다.

① 선(dash)의 길이는 점(dot)의 3배일 것.

② 한 자(字)를 형성하는 선과 점 사이의 간격은 1점과 같을 것.

③ 문자와 문자의 간격은 3점과 같을 것.

④ 어(語)와 어(語)의 간격은 7점(點)과 같을 것 등이다.

Morse code의 구조 (출처 http://www.mykit.com)

L (ㄱ)

A (ㅗ)

1	1	3		1	1	1	1	3	1	1	3
돈		쓰	-		돈		돈		돈		쓰	-
di		da	h		di		dit		di		da	h

무선전신(CW: Continuous Wave) 통신

흔히 아마추어무선은 CW에서 시작하여 CW로 끝난다고 말한다. 최근의 아마추어무선의 세계는 다양한 방법의 통신술의 발달로 인하여 점점 이 CW에 의한 통신은 의미가 사라져 가는 느낌이 없지 않아 있다. 그러나 이 CW통신술은 보다 높은 급수의 아마추어무선사 자격면허를 취득하는데 있어서 모오스(Morse) 부호의 해독 능력이 필수적이라는 것은 비단 우리 나라의 경우만이 아니고 전 세계적인 현상이다.

1. CW 통신의 장점

① 비상, 긴급, 조난시 여타(餘他)의 통신방법으로도 교신이 불가능할 경우에도 가장 효율적인 통신방법이다.

② 혼신이나 잡음이 있는 불리한 조건에서도 다른 어떤 통신방법보다 훨씬 유리하며, 상황에 따라서는 전원이 충분치 않은 경우 에도 교신이 가능하다.

③ 가장 작은 출력으로도 원거리 통신을 하는데, 다른 통신 방법보다 훨씬 유리하며, 상황에 따라서는 전원이 충분치 않은 경우 에도 교신이 가능하다.

④ 주파수 대역폭이 작으므로 혼신에 강력하며, 또한 한정된 아마추어무선 밴드에서 더 많은 햄들이 교신을 즐길 수 있다.

⑤ 고가(高價)인 SSB, FM 송수신기에 비하여 저렴하게 자작이 가능하다.

2. CW 부호의 구성

① 모오스 부호는 단점(短點, dot, 'ㆍ')과 장점(長點, dash, 'ㅡ')의 조함으로 이루어지며, 단점(발음: 'dit' 또는 '돈')과 단점의

3배 길이인 장점(발음: 'dah' 또는 '쓰')으로 구성되며, 문자와 기호사이는 3단점 길이의 간격을 취한다.

② 영어의 경우 단어와 단어 사이는 7단점 길이의 간격을 두고, 국문(國文)의 경우 글자와 글자 사이는 5단점의 길이를 둔다.

③ 세계 고속 전신대회(HST)에서 사용하는 [PARIS 방식]도 여기에 준한다.

3. CW 부호 학습

모오스 부호 암기에 도음이 되는 테크닉이 많이 제안되어 있습니다. 그 중의 한 방법을 봅시다.

▶ 코드를 그룹별로 배워라. dit 로만 되어있는 문자를 먼저 배우고, 다음에는 dah로만 된 것, 마지막으로 dit dah

가 혼합된 문자를 배우라.

▶ 관계 있는 소리로 구성된 코드 그룹별로 배워라. 예: U(dit dit dah), F(dit dit dah dit), 그리고

물음표(dit dit dah dah dit dit).

▶ 사용 빈도가 높은 글자나 철자를 먼저배우고, 어려운 것은 마지막에 배우라.

▶ 모오스 코드를 높은 속도로 청취하며 배우라. 다만 부호 사이의 간격을 길게하라. 이 방식은 판스워스식

(Farnsworth method)으로 알려져 있지요.

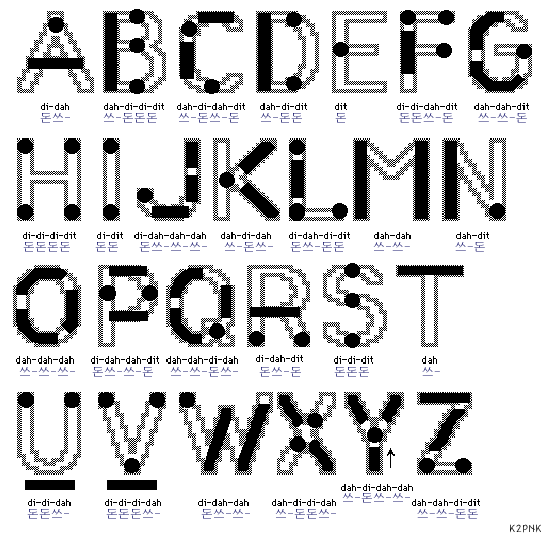

Morse alphabet 전신부호표

출처(http://www.mykit.com)

암기용 순서

E	ㅏ	T	ㅓ
I	ㅑ	M	ㅁ
S	ㅕ	O	ㅍ
H	ㅜ	N	ㅛ
A	ㅗ	K	ㅇ
R	ㅠ	C	ㅊ
L	ㄱ	Y	ㅔ
W	ㅂ	D	ㅡ
P	ㅈ	X	ㅋ
J	ㅎ	B	ㄷ
U	ㅣ	G	ㅅ
F	ㄴ	Q	ㅐ
V	ㄹ	Z	ㅌ

	,
	.
	(
	)
	-
	=
	:
	;
	'
	_
	+
	?
	/
	Starting signal
	End of message
	정정부호(영문)
	정정부호(국문)

	1
	2
	3
	4
	5
	6
	7
	8
	9
	0

4.CW시험시 유의사항.

가.모든구문 (알파벳)은 인쇄체 대문자로 쓸 것.(평소 듣기연습시 대문자로 쓰기 연습을 할것)

나.수신시 문장이 완성되도록 하고 단어와 단어사이를 띄어쓰기 할것.

다.수신시 처음나오는 부호인 VVV BT와 종료신호인 AR을 적지 말 것.

라.문장종료표시인 마침표 .는 수신시 꼭 주의하여 듣고 표기할것.(대부분 나옴) 송신시는 예문에

있으면 치고 없으면 치지 않는다.

마.송신시 종료표기인AR은 예문에 적혀있지 않더라도 꼭 칠 것.(, ), -, 등의 특수문자는 자주 송신

시험에 출제 되기에 꼭 암기할것.

바.과락 40점 평균 60점 이상이기에 수신에서 과락이 되지 않도록 주의하고, 수신시 모르는 부호가

나왔을 때는 과감하게 그 부호를 포기하고 다음 부호로 진행할것.

5.CW QSO 예문 (아래의 글은 DS5HCB OM의 글을 참조하였습니다.)

교신예문을 알아보도록 하겠습니다. 일반적인 교신 내용은 인사, 신호리포트, 이름, 위치, QSL에 관한내용, 종료 순으로 교신이 완성이 됩니다.

또 다른 일반적인 방법은 인사, 신호, 위치, 이름, 날씨, 기온, 리그, 출력, 사용 안테나, QSL의 내용, 종료 순으로도 교신을 합니다.

그리고 CW QSO 방법을 알아보겠습니다. HF에서 SSB교신을 하기 위해서는 비어있는 주파수를 확인하기 위해 '채널 채킹!'등으로 주파수의 사용여부를 확인한 후 응답이 없으면 CQ를 냅니다.

CW도 마찬가지로 빈 주파수에 가서 주파수 확인을 합니다.주파수 확인에는 Q부호를 사용합니다.

'QRL?'이라고 송신을 2번 내지 3번을 한후 응답이 없으면 CQ를 냅니다.

만일 주파수가 사용 중이라면 'C', 'L', 'QRL' 등이 송신 될 것입니다. 이때에는 더 이상의 방해를 하면 안됩니다.

CQ내는 방법에 앞서 참고 사항은 '='은 BT입니다. 잘 아실거라 생각합니다. =는 문장과 문장을 구분하는 역할을 합니다.

그리고 'R'은 상대국의 송신내용을 모두 수신했을 때 사용합니다.그리고 교신 종료 시에 'E'라는 것은 헤어짐에 대한 아쉬움의 표현입니다. 그리고 신호리포트를 줄 때 5NN이라고 하는데 그것은 숫자의 약부호를 사용한 것입니다.

숫자의 약부호는 '1=A, 2=U, 3=V, 4=4, 5=5, 6=6, 7=B, 8=D,9=N, 0=T'입니다.참고로 외워 두는 것이 편리합니다.

CQ를 낼 때에는 자기가 수신할 수 있는 정도의 속도로 내는 것이 좋습니다.

자! 그럼 시작하겠습니다.

<교신 예문>

호출국 : 1) CQ CQ CQ DE DS5HCB DS5HCB DS5HCB PSE K

▶ CQ CQ CQ 여기는 DS5HCB 응답 바랍니다. 이상

응답국 : 2) DS5HCB DE DL5FCZ DL5FCZ K

▶ DS5HCB 여기는 DL5FCZ 이상

호출국 : 3) R DL5FCZ DE DS5HCB = GA DR OM TKS FER UR CALL =

UR RST IS 599 5NN = HR QTH IS PUSAN PUSAN ES NAME IS NOH NOH =

HW? AR DL5FCZ DE DS5HCB KN

▶ DL5FCZ 여기는 DS5HCB = 안녕하세요? 응답해 주셔서 감사합니다 =

당신의 신호는 599 입니다 = 여기는 부산이고 이름은 NOH 입니다 =

수신하셨습니까? 이상 DL5FCZ 여기는 DS5HCB 오버

응답국 : 4) R DS5HCB DE DL5FCZ = GA DR NOH OM IN PUSAN TNX MY RST 599 =

UR RST IS 577 577 = MY NAME IS PETER ES QTH IS FRANKFRUT FRANKFRUT =

MY QSL VIA BURO = HPE CU AGN AR DS5HCB DE DL5FCZ 73 TU VA E E

▶ DS5HCB 여기는 DL5FCZ = 안녕하세요? 부산에 계신 노 오엠님, 신호 599 감사합니다 =

당신의 신호는 577 입니다 = 저의 이름은 PETER이고 위치는 FRANKFRUT입니다 =

저의 QSL은 연맹을 통해서 보내겠습니다 = 다음에 다시 만나길 바랍니다 이상

DS5HCB DE DL5FCZ 73 TU VA E E

호출국 : 5) DL5FCZ DE DS5HCB = OK PETER OM IN FRANKFRUT TNX 577 OK =

MY QSL ALSO VIA BURO = TODAY 1ST CW QSO VY TNX END HPE CU AGN AR

DL5FCZ DE DS5HCB 73 GL GB TU E E

▶ DL5FCZ 여기는 DS5HCB = FRANKFRUT의 PETER 오엠님 신호 577 감사합니다 =

저의 QSL도 연맹을 통해 보내 드리죠 = 오늘 첫 전신 교신 정말 감사하고 다음에 또 만나

길 바랍니다. 이상 DL5FCZ 여기는 DS5HCB 73 행운을 빌어요 안녕히...

※ 참고로 교신을 할 때에는 이름, QTH(중요한 내용)은 2번내지 3번정도로 반복해서 송신을 하는 것이 좋습니다.

< CW교신에 쓰이는 문장들>

TKS FER UR CALL - 응답해 주셔서 감사합니다.

TNX FER THE CALL - 호출해 주셔서 감사합니다.

UR RST IS OOO - 당신의 신호는 OOO 입니다.

UR SIG RST IS OOO -당신의 신호는 OOO 입니다.

UR RST IS 557/QSB - 당신의 신호는 557이고 페이딩 현상이 있습니다.

HR QTH IS OOO - 여기는 OOO 입니다.

HR QTH IS NR PUSAN - 여기 위치는 부산 근교이다. (여기는 부산이랑 가까운 곳이다.)

MY NAME IS NOH -나의 이름은 NOH이다.

HR WX IS FINE/SUNNY/COLD/COOL/CLOUDY/RAINY/SNOWY

-여기의 날씨는 좋다/햇빛이 비친다./춥다/시원하다/구름이 끼었다/비가 온다/눈이 온다.

HR TEMP IS 21C - 이곳의 기온은 21도 이다.

HR WX IS COLD ES TEMP IS 0C - 이곳의 날씨는 춥고 기온은 0도 이다.

MY ANT IS DP/INV DP/VDP/3EL YAGI/2EL CQ/GP

-저의 안테나는 다이폴/역브이 다이폴/브이 다이폴/3소자 야기/2소자 CQ/수직 입니다.

MY ANT IS DP ABT 12MH -저의 다이폴 안테나는 12높이에 설치 되어있습니다.

MY RIG IS OOOOO - 저의 기기는 OOOOO 입니다.

MY PWR IS 50W - 저의 출력은 50W 입니다.

MY ANT IS HOMEMADE - 저의 안테나는 제가 만들엇습니다.

MY RIG IS HOMEMADE - 저의 기기는 제가 자작 했습니다.

MY AGE IS OO -저의 나이는 OO 입니다.

MY JOB IS ..... - 저의 직업은 ..... 입니다.

MY JOB IS TAXI DRIVER - 저의 직업은 택시기사 입니다.

NW IM STUDENT - 저는 지금 학생 입니다.

MY QSL VIA BURO - 저의 QSL은 연맹을 통해서 보내 겠습니다.

PSE QSL VIA BURO - 연맹으로 카드를 보내 주세요.

QSL VIA? - QSL은 어디로 보낼까요?

HPE CU AGN - 다음에 다시 만나요

TODAY CW QSO VY TNX CUL - 오늘 전신교신 대단히 감사합니다.다음에 만나요

HR QRU HPE CU AGN GL GB 73

- 더 이상 전송할 내용이 없습니다.다음에 다시만나요.행운을 빕니다.안녕히 계세요 73

PSE AGN UR NAME?-당신의 이름 한번 더 부탁합니다.(간단하게 할때는 UR NAME?)

PSE QRS - 천천히 송신해주세요

ALL CPI - 전부 다 수신 했습니다.

UR MY 1ST DX STN - 당신은 나의 첫번째 DX국 입니다.

VY TNX 또는 VY TKS - 대단히 감사합니다.

TNX MY RST 599 - 저의 신호 599 감사합니다.

NW UR RST IS DOWN - 지금 귀국의 신호가 약해 졌습니다.

PSE SSB QSY? - SSB로 옮길까요?

OK FREQ? - 알았습니다.주파수는요?

AS 5 - 5분간만 기다려 주세요

VY TNX FB QSO - 아주 좋은 QSO 감사합니다

-참고문헌 HL2IBC의 CW핸드북-

6.CW 약부호

약 어	영 문	의 미	사 용 예
ABT	About	약 ~에 대하여	MY ANT ABT 10M HI - 제 안테나는 약 10m 높이에 있습니다.
AGN	Again	다시, 재전송(再轉送)	PSE AGN UR QTH - QTH를 다시 알려주십시오.
ANT	Antenna	안테나	MY ANT IS 3ELE YAGI - 저의 안테나는 3소자 야기입니다.
AS	Wait	기다려 주십시오.	교신하고 있는데 누가 QRL?하면 응답으로 AS
B4	Before	이전에,	SIR QSO B4 -죄송합니다. 이전에 교신했습니다.(컨테스트때 중복국)
CL	Closing my station	폐국(閉局)합니다.(교신종료)	CL E E (더이상 교신하고 싶지 않을 때, 그만 둘 때) - 교신을 끝냅니다. (주) QRU와는 의미가 다름
CPI, CPY	Copy	이해(카피)했습니다.	HW CPI? - 카피하셨습니까?
CUAGN,CUL	See You Again(Later)	다시 만납시다.	HPE 2 CUAGN (2- TO 라는 뜻, 보통 생략함 ) - 다시 만나 뵙길 바랍니다.
DE	From	여기는 ....	CQ CQ DE DS2KKM - CQ CQ 여기는 DS2KKM 입니다.
DR	Dear	...님	GE DR OM - 국장님 안녕하십니까?
HR	Here	여기는..	HR QTH IS INCHON - 이곳(여기) QTH는 INCHON(인천)입니다.
FB,GUD, GD	Fine Business Good	좋은, 훌륭한	TKS FER FB QSO (GD QSO 라고는 잘 안 씀) -좋은 교신 감사합니다.
FER	For	...에 대하여	TKS FER FB QSO -훌륭한 교신 에 대하여 감사드립니다. (의역?)
GM,GA,GE, GN,GB,GL	Good morning ,Afternoon...	아침,점심,저녁 인사 헤어질 때 인사	GM(Good Morning) GA(Good Afternoon) GL (Good Luck) GE(Good Evening) GN(Good Night).. GB (Good Bye)
HI	웃음소리 High	웃는 소리 높이	MY ANT ABT 10M HI - 제 안테나는 약 10m 높이에 있습니다.
HPE	Hope	원하다..	HPE CUAGN - 다시 만나 뵙길 바랍니다.
RIG,TX, RX	Transmitter, Receiver	무전기 송신기, 수신기	MY RIG IS TS-690S - 저의 무전기(무선장비)는 TS-690S 입니다.
SIG, RPRT,RERT	Report	시그널, 시그널리포트	UR RST IS 599 - 당신의 신호는 599입니다.
SRI	Sorry	미안합니다.	SRI PSE AGN UR NAME? -미안합니다. 당신의 이름을 다시 송신해 주십시오.
TNX ,TKS,TU	Thank you Thanks	감사합니다.	TKS FER QSO - 교신 감사합니다. 73 TU - 73 감사합니다. (TU는 종료시에 사용)
U, UR, URS	You, your,yours	당신, 당신의,당신의 것	UR RIG IS FB..... URS FB - 당신리그는 훌륭하군요. 당신 것은 좋습니다.
VY	Very	매우	UR RST IS 599 VY FB - 당신의 신호는 599로 매우 양호합니다.
WX	Weather	일기, 날씨	WX HR IS VY CLOUDY -이곳 날씨는 매우 흐립니다.
WKD	Worked	교신하다.	I WKD IC-765 / ANT DP 저는 IC-765, DP 안테나로 운용합니다.
