Anlässlich einer Diskussion über den Oberwellengehalt eines Oszillatorsignals interessierte mich, welche Stärke der 2.
Harmonischen zu welcher Signalverzerrung führt. Hier das Ergebnis der theoretischen Betrachtungen. Natürlich sind im richtigen Leben meist mehrere Harmonische mit unterschiedlicher Amplitude und zusätzlichen
Phasenverschiebungen untereinander beteiligt. Hier ging es jedoch lediglich einmal darum, zu sehen, ab welchem Pegelunterschied die 2. Harmonische die Signalform nicht mehr wesentlich beeinträchtigt.
Überlagerung von Grundwelle und ihrer 2. Harmonischen. Verhältnis der Amplituden:
Grundwelle : 2.Harmonische = 1 : 0,5 (-6 dB):
Überlagerung von Grundwelle und ihrer 2. Harmonischen. Verhältnis der Amplituden:

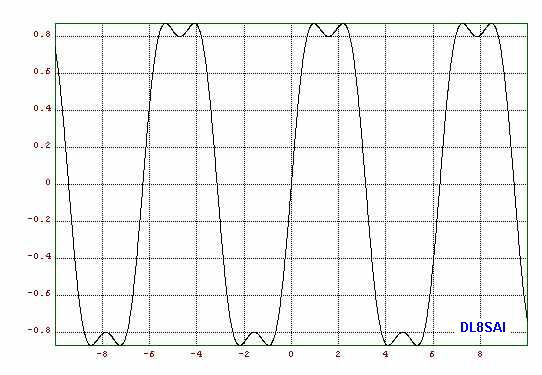

Grundwelle : 2.Harmonische = 1 : 0,2 (-14 dB):
Überlagerung von Grundwelle und ihrer 2. Harmonischen. Verhältnis der Amplituden:

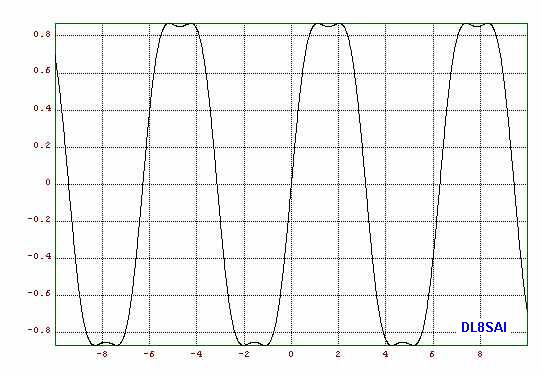

Grundwelle : 2.Harmonische = 1 : 0,15 (-16,5 dB):
Überlagerung von Grundwelle und ihrer 2. Harmonischen. Verhältnis der Amplituden:

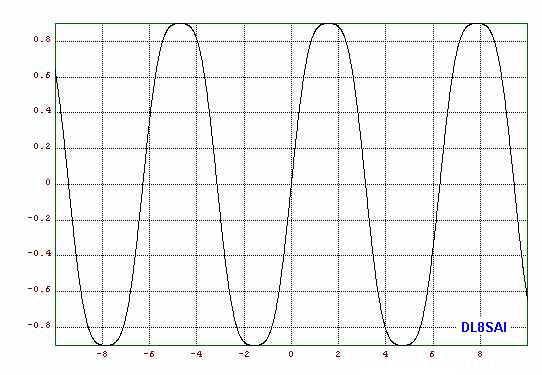

Grundwelle : 2.Harmonische = 1 : 0,1 (-20 dB):
