NF-Oszilloskop Firma TPW (Technisch-Physikalische Werkstätten) - ehemalige DDR
Einstellbarer Frequenzbereich: 0,1; 0,5; 2,5; 10; 50 Hz; 0,25; 1; 5; 25; 100 kHz
Dieser Frequenzbereich stufenlos über einen Drehknopf (1:6) einstellbar.
Focus, Intensität, y-Achsenverschiebung,einstellbar.
Amplituden(Y-)verstärkung in Zehnerpotenzen einstellbar (1:1; 1:10; 1:100; 1:1000)
Möglichkeit eine eigene Steuerung für die X-Achsenablenkung einstellbar.

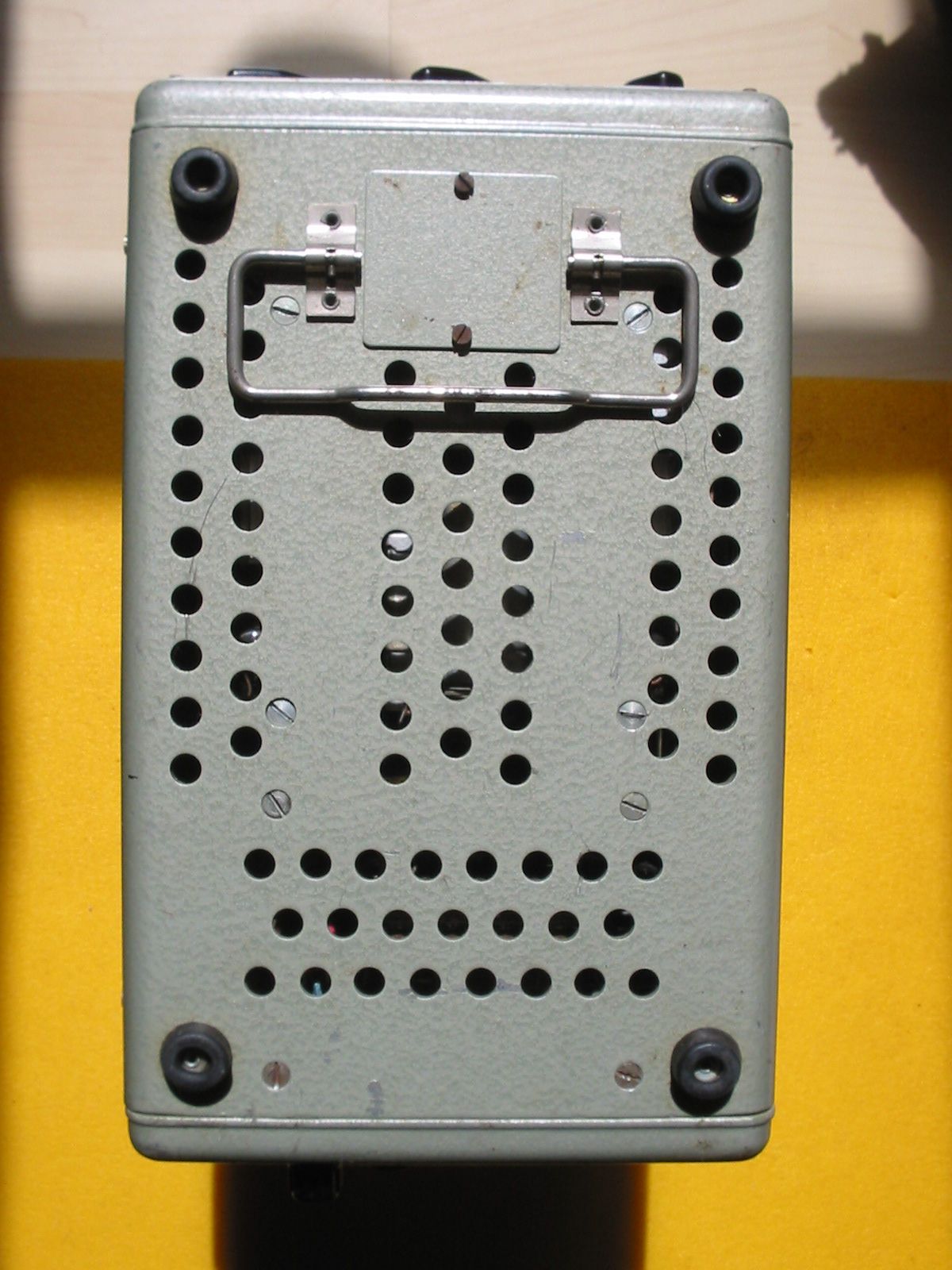

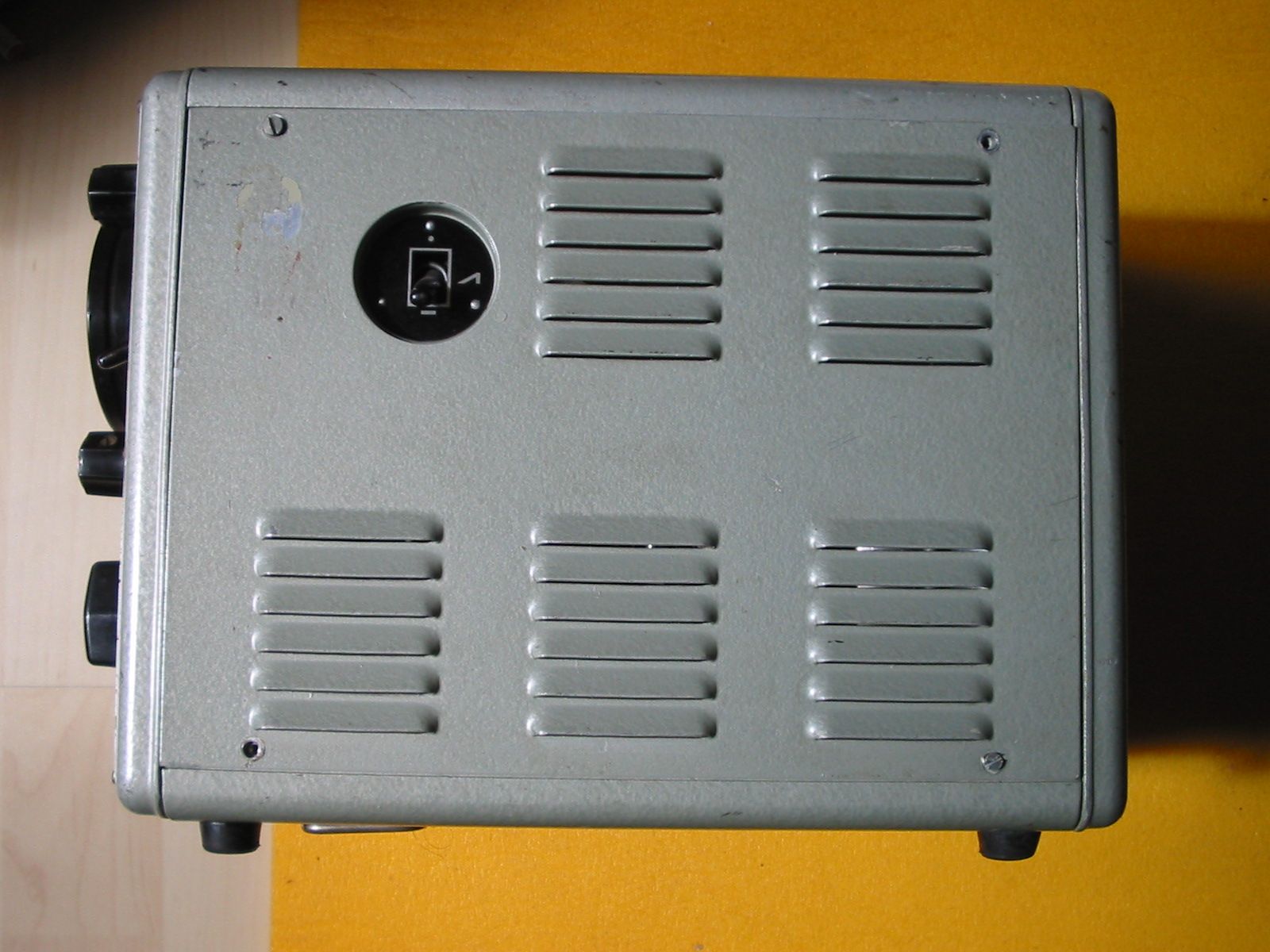

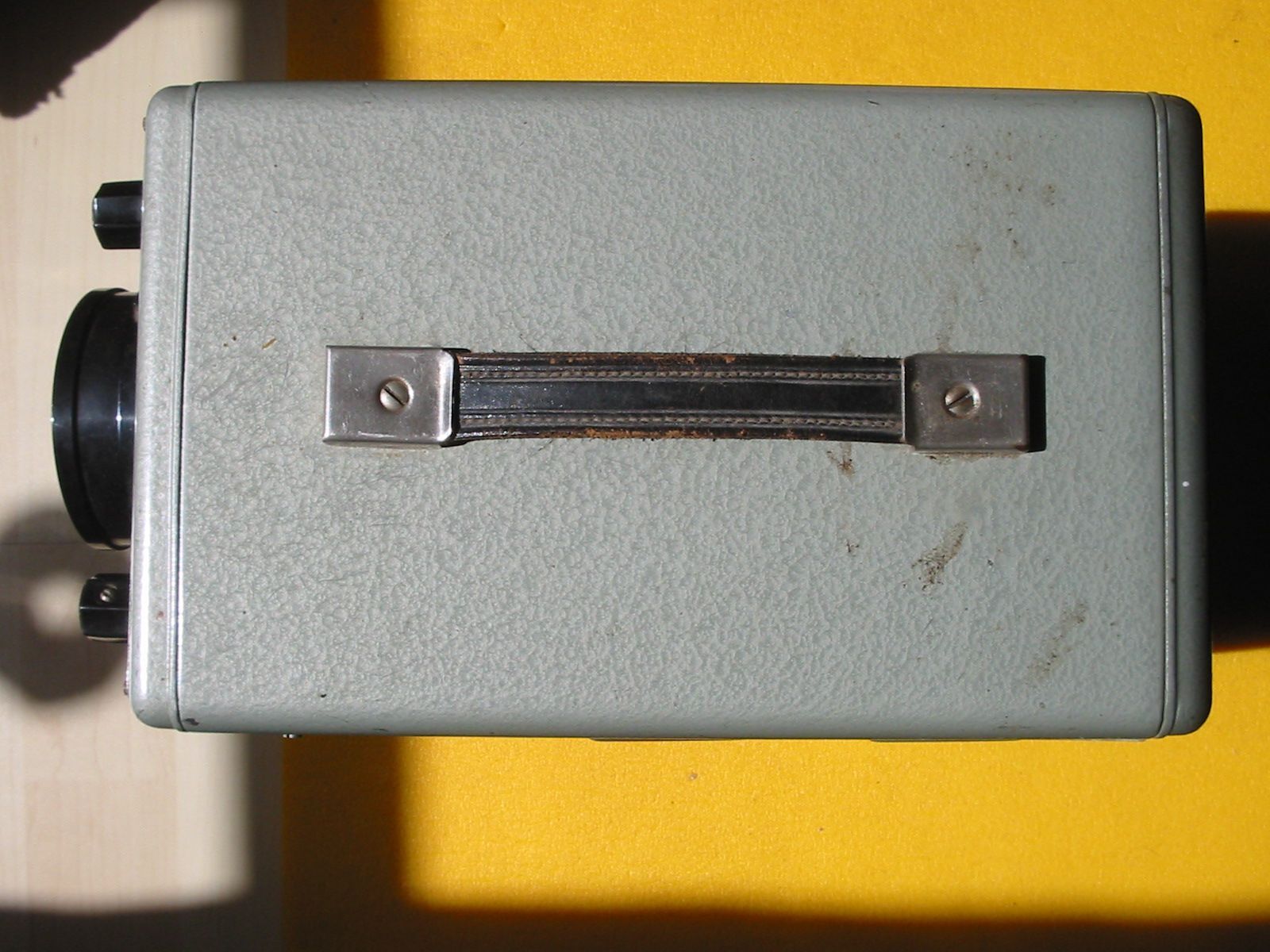

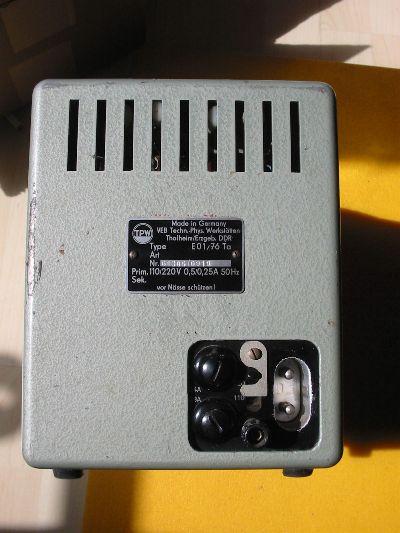

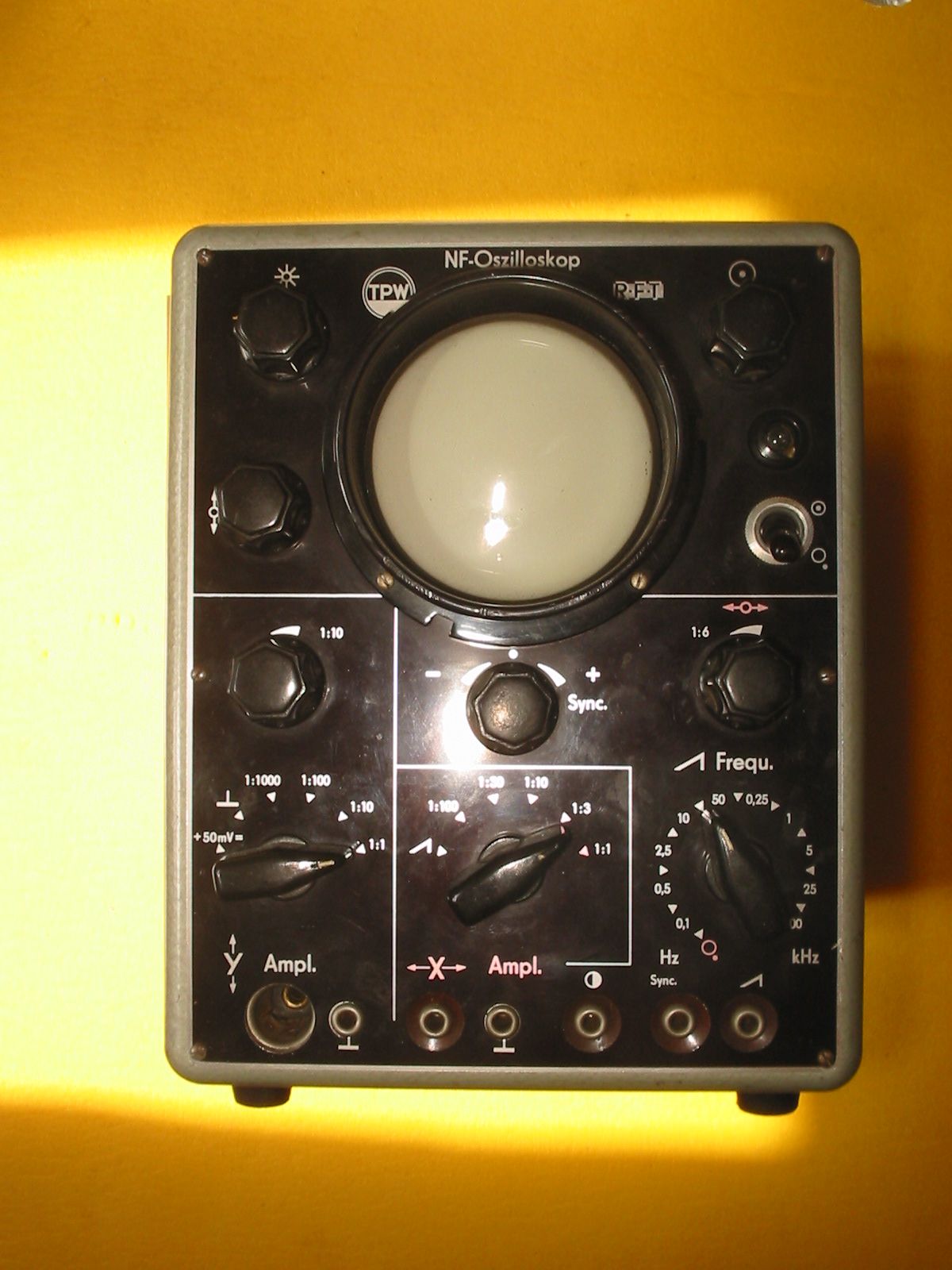

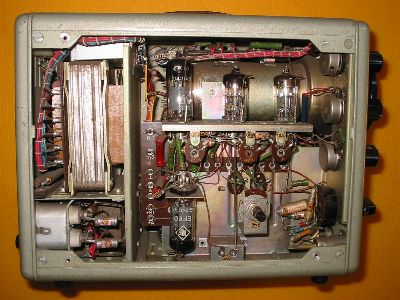

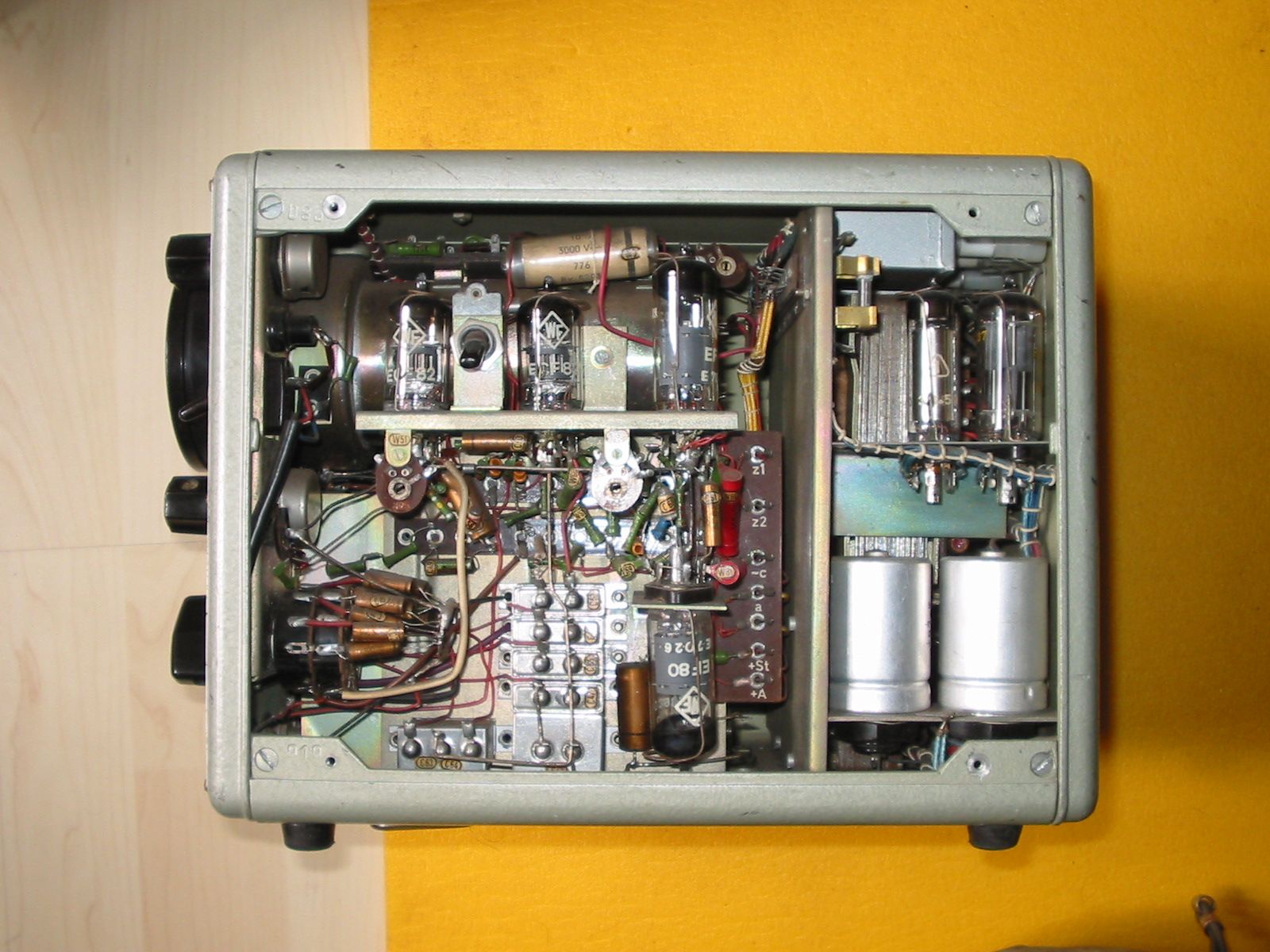

Siehe Fotos.
Das Interessante am EO 1/76 ta ist die für Röhrengeräte seltene "Start-Stop-Triggerung", der Gleichstrom-taugliche Y-Verstätker und die original verbaute Osziröhre mit sehr langer Nachleuchtdauer (blauer Leuchtfleck, orange nachleuchtend).
Vielen Dank an dieser Stelle an Peter Huyoff!
Wer noch weitere Infos zu dem Oszilloskop hat, bitte bei mir melden!
