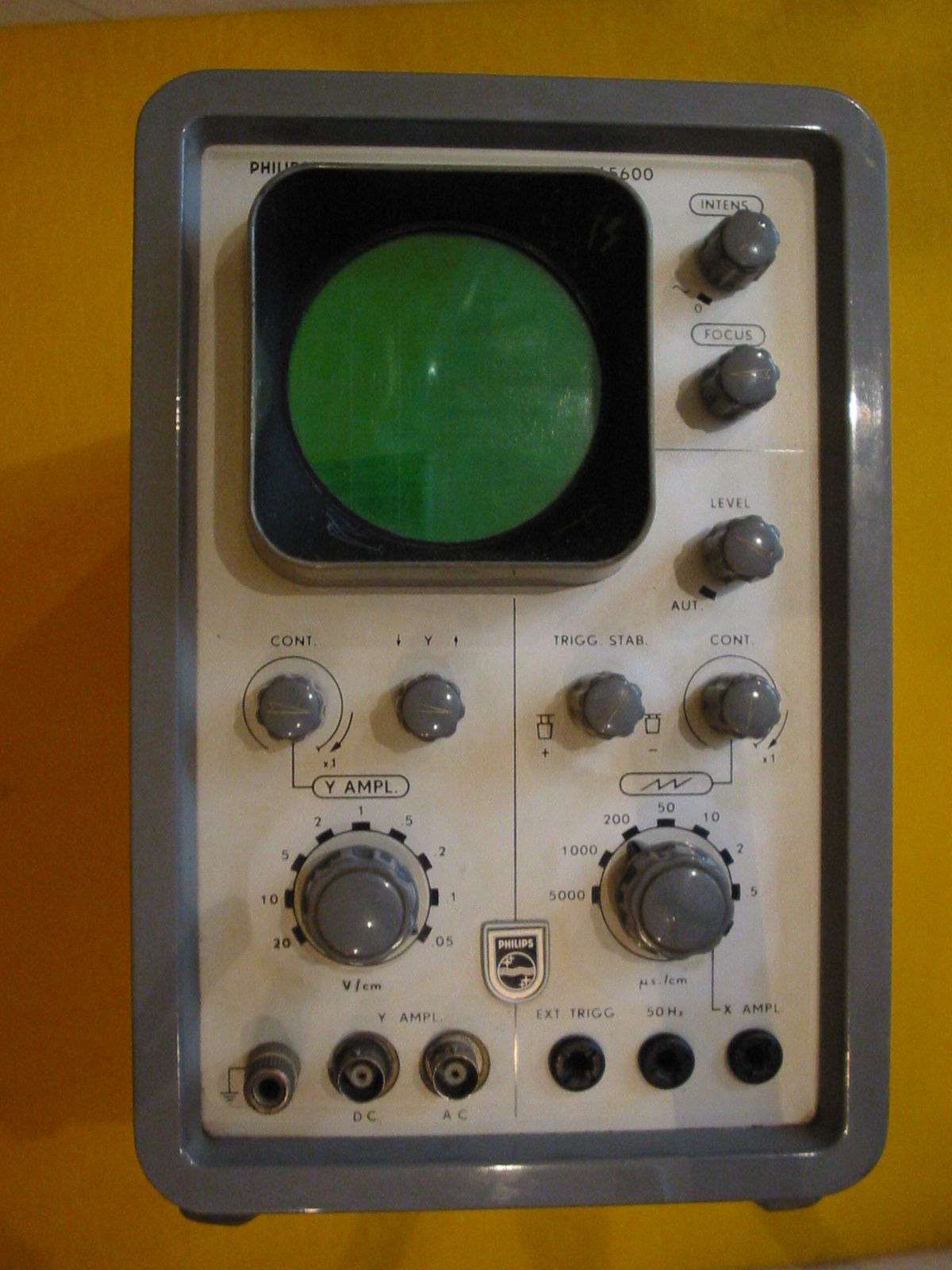

NF-Oszilloskop Firma Philips, Type GM5600
Ca. 6*6cm großes Anzeigefeld.
Anschluss der Quelle über BNC-Norm.
X-Achsenablenkung einstellbar in 7 Schritten:
(5000; 1000; 200; 50; 10; 2; .5 uS/cm) entsprechend:
(33,3; 166,6; 833,3; 3333,3; 16'666,6; 83'333.3; 333'333.3 Hz)
Diese Ablenkungsgeschwindigkeit ist über einen Drehknopf variabel herunterstimmbar, zur genauen Frequenzeinstellung/Triggern.
Das ganze auch noch über eine ext. Steuerung einstellbar.
Y-Achsenverstärkung in 9 Schritten einstellbar (20; 10; 5; 2; 1; .5; .2; .1; .05 V/cm)
Auch hier das ganze variabel herunterregelbar.
Ausserdem Focus, Helligkeit, verschiebung auf der X sowie Y-Achse einstellbar.
Wer noch weitere Infos zu dem Oszilloskop hat, bitte bei mir melden!
[email protected]
