KyteLabs InfoBase - Semiconductor Data Last modified: 2016-11-24 (18649)
A
 Anhang
Appendix		 Abbildungen
Figures and Outlines		 A.7
Vorige Seite - Previous Page Seitenanfang - Top of Page Inhalt - Table of Contents Start - Top of Document Nächste Seite - Next Page

A.7.2
 Metallgehäuse
Metal Cases

Bild kyte JEDEC - Old ProElectron DIN JEDEC - New Spezial
DO-1   DO-1

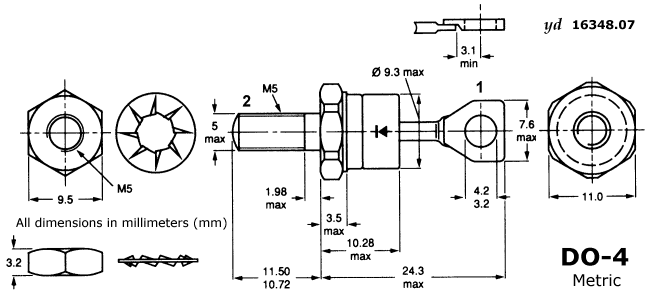

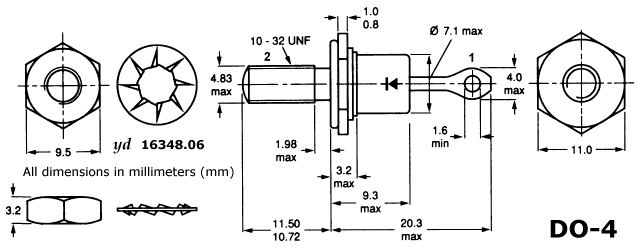

DO-4DO-4M   DO-4
DO-5   DO-5
DO-13   DO-13   56A2 DIN 41883

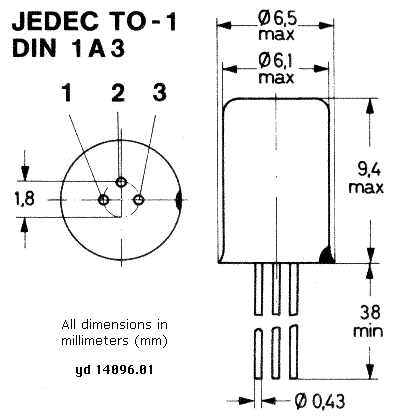

TO-1 C3D9 TO-1   1A3DIN 41871
DIN1A2 C2H9 TO-1 (2-pin)   1A2DIN 41871

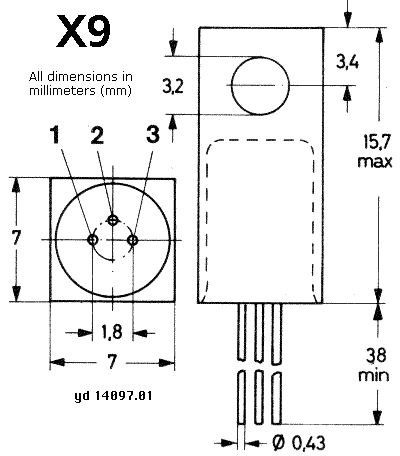

X9 C3I15 (TO-1)   1A3KDIN 41871   X9

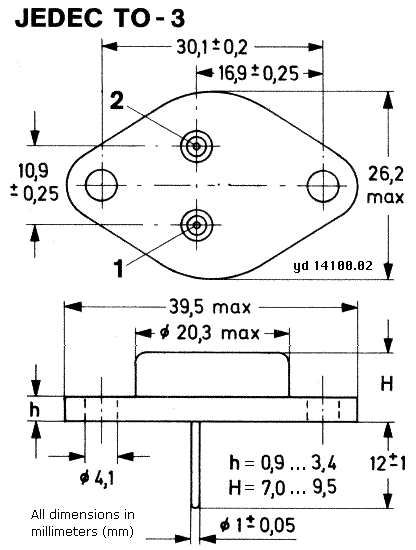

TO-3   TO-3   3A2 3B2DIN 41872 TO-204AA
TO-3   TO-3   3A2DIN 41872 TO-204AE
DIN3A3   TO-3 (3-pin)   3A3DIN 41872

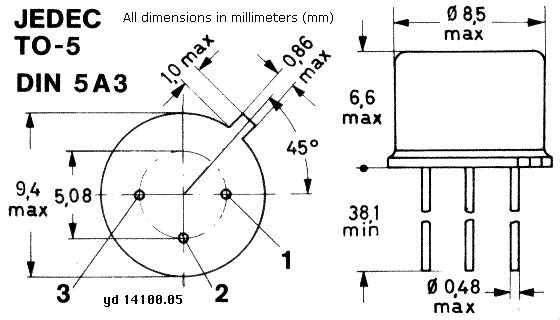

TO-5 C3C6 TO-5   5A3DIN 41873
DIN5A2   TO-5 (2-pin)   5A2DIN 41873 TO-205AA

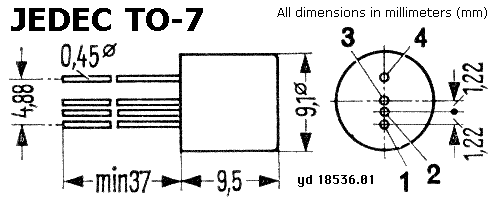

TO-7 L4A9 TO-7

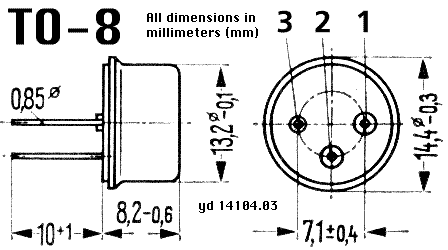

TO-8 C3F8 TO-8   8A3DIN 41878

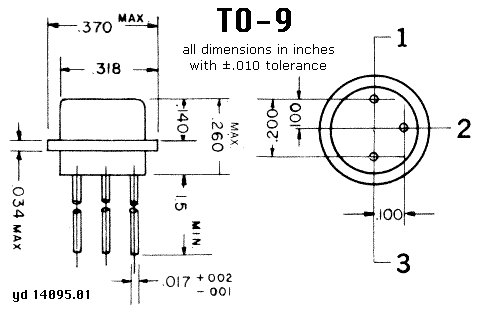

TO-9   TO-9

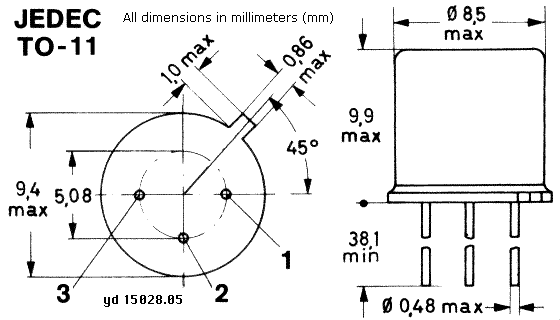

TO-11 C3C9 TO-11
TO-12 C4C6 TO-12   5C4DIN 41873 TO-205AB
TO-17 C4E5 TO-17

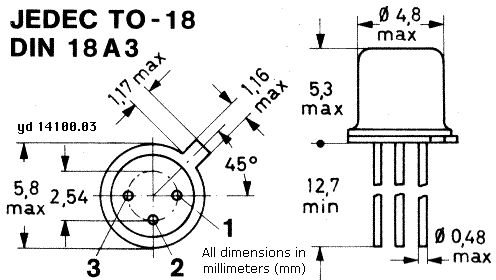

TO-18 C3A5 TO-18   18A3DIN 41876 TO-206AA
DIN18A2 C2F5 TO-18 (2-pin)   18A2DIN 41876

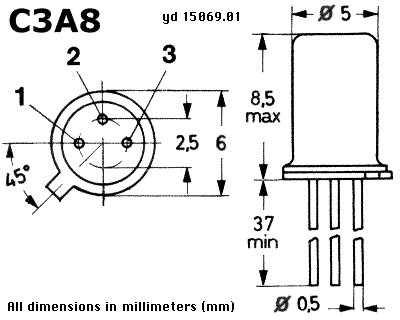

C3A8 C3A8 (TO-18)
C3A9 C3A9 (TO-18)   18B3DIN 41876

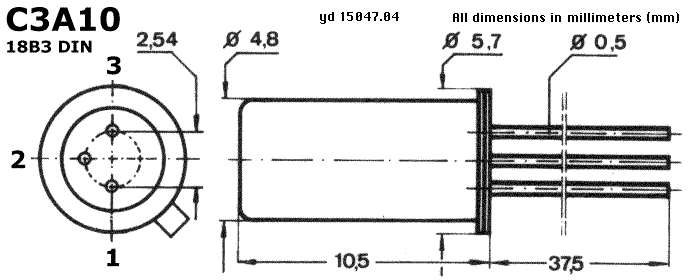

C3A10 C3A10 (TO-18)   18B3DIN 41876

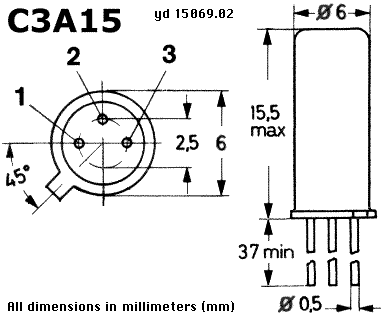

C3A15 C3A15 (TO-18)

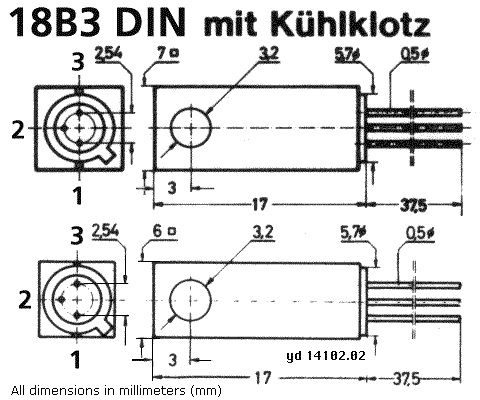

K18B3 C3J17 (TO-18)   18B3KDIN 41876

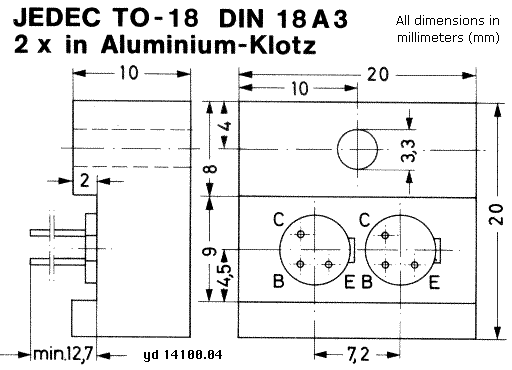

2x TO-18   2x TO-18
TO-22   TO-22
TO-33 C4C6 TO-33     TO-205AC

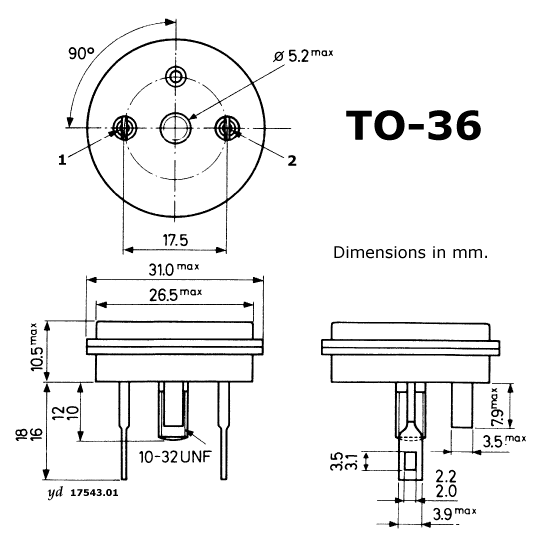

TO-36   TO-36
DIN5C2   TO-39 (2-pin)   5C2DIN 41873 (TO-205AD)

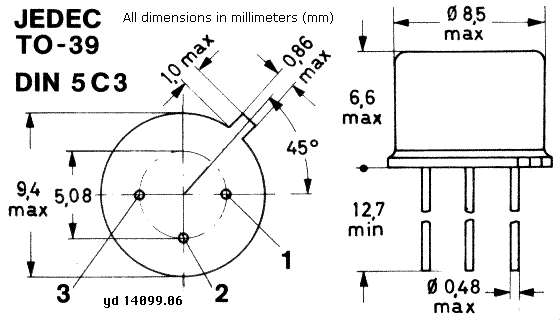

TO-39 C3C6 TO-39 SOT-5 5C3DIN 41873 TO-205AD

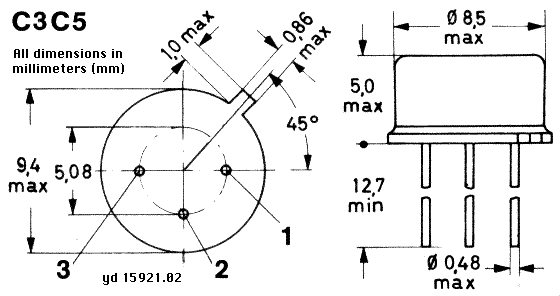

C3C5 C3C5 (TO-39)     (TO-205AG)

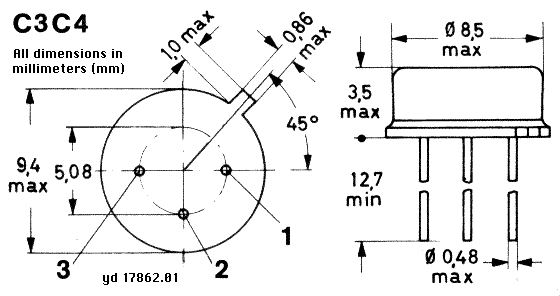

C3C4 C3C4 (TO-39)     (TO-205AG)
TO-40 L3R13 TO-40

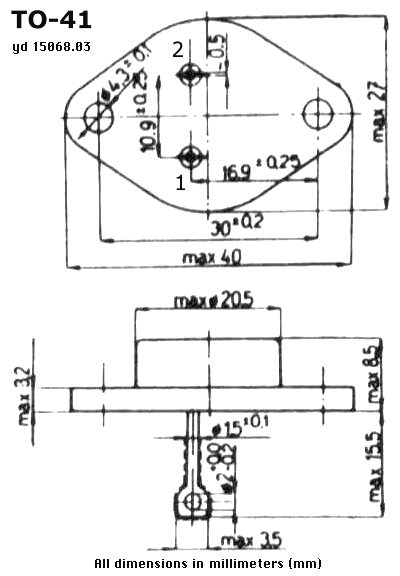

TO-41   TO-41     TO-204AB
TO-41   TO-41 (3-pin)   3C3DIN 41872

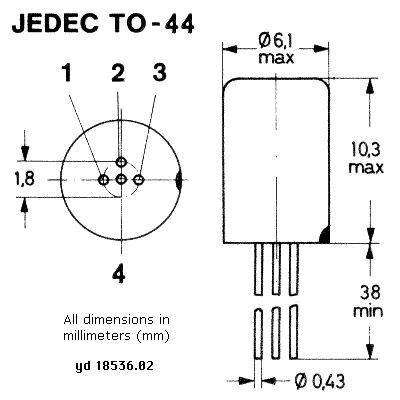

TO-44 C4D10 TO-44

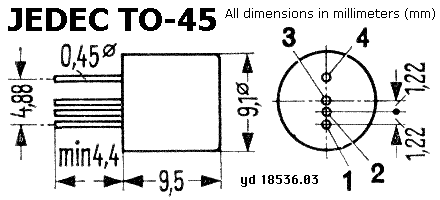

TO-45 L4A9 TO-45

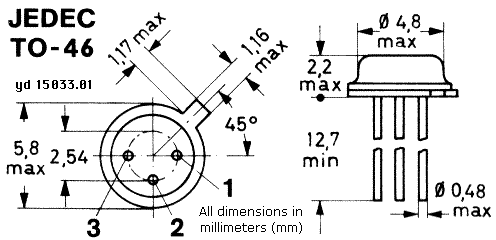

TO-46 C3A2 TO-46     TO-206AB

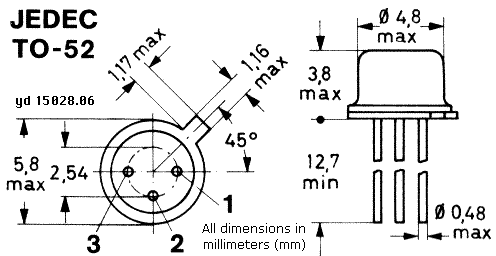

TO-52 C3A3 TO-52     TO-206AC

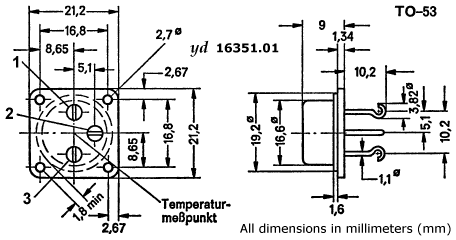

TO-53   TO-53
    TO-56     = TO-206AE
TO-59   TO-59     TO-210AA

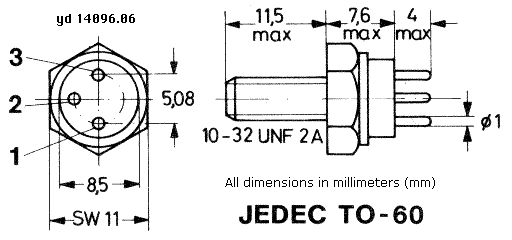

TO-60   TO-60     TO-210AB

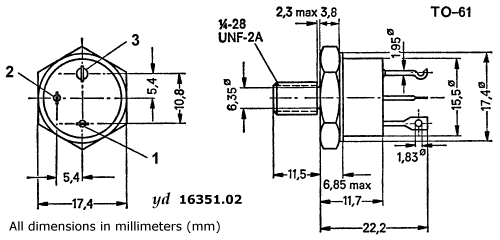

TO-61   TO-61     TO-210AC

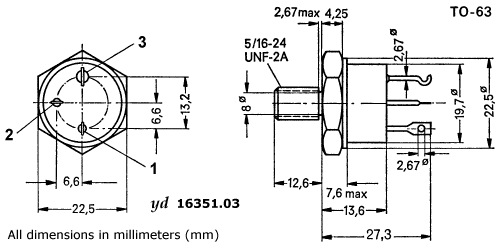

TO-63   TO-63     TO-210AE

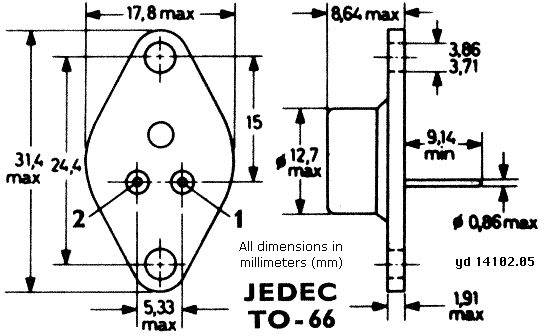

TO-66   TO-66     TO-213AA
TO-213MA
SOT-9   (TO-66) SOT-9 9A2DIN 41875

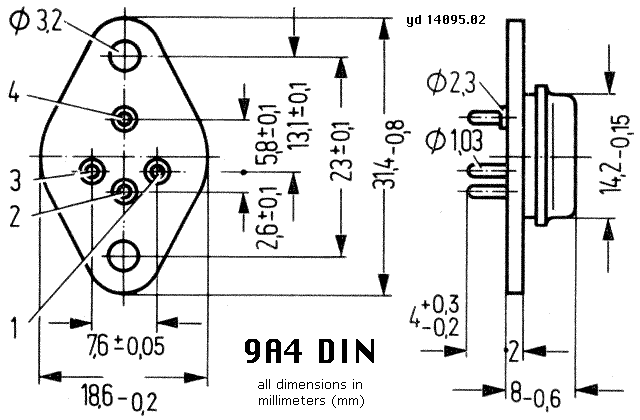

9A4 DIN   (TO-66) SOT-9 (4-pin) 9A4DIN 41875
TO-68   TO-68

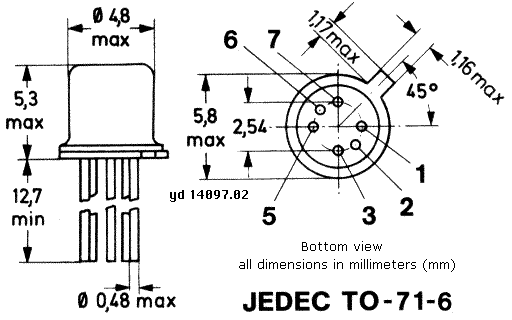

TO-71   TO-71 (6-pin)

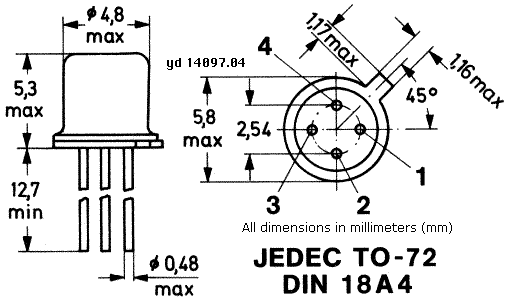

TO-72 C4A5 TO-72   18A4DIN 41876 TO-206AF
C4A8 C4A8 (TO-72)   18B4DIN 41876

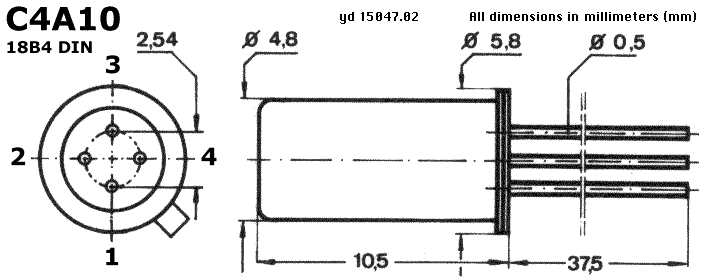

C4A10 C4A10 (TO-72)   18B4DIN 41876

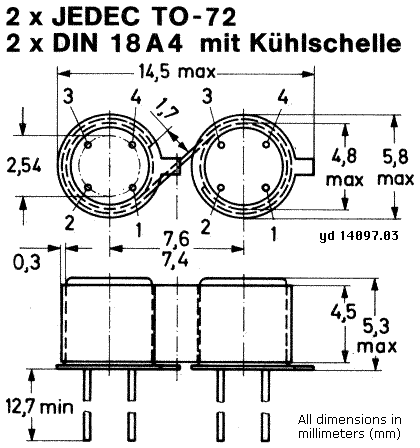

2x TO-72   2x TO-72

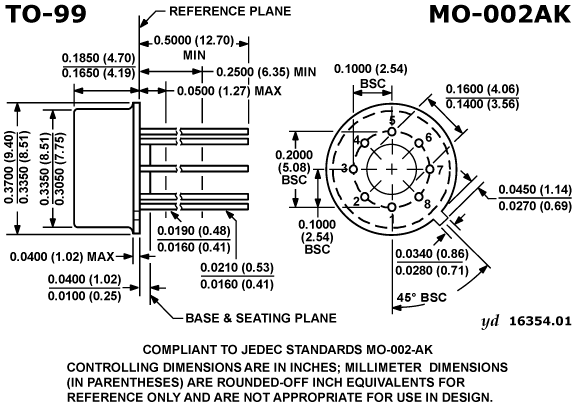

TO-99   TO-99     MO-002AK

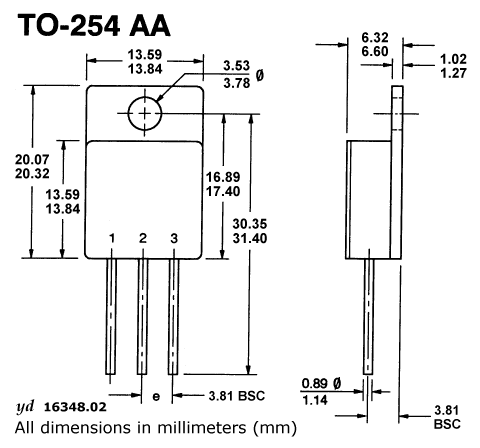

TO-254AA         TO-254AA

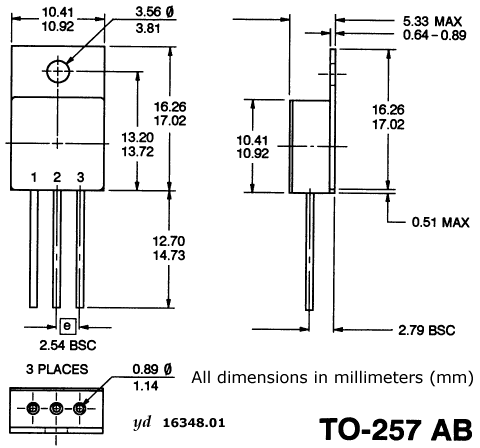

TO-257AB         TO-257AB

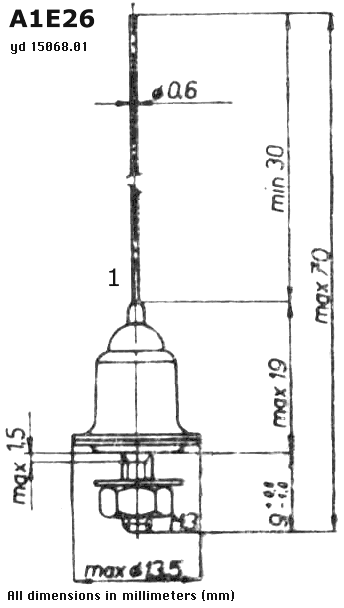

A1E26 A1E26
A2U31 A2U31

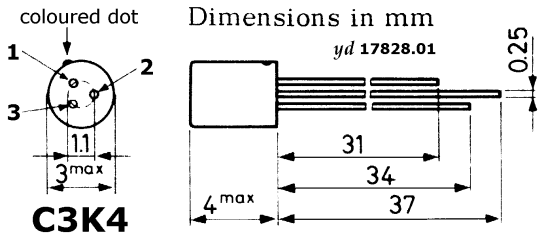

C3K4 C3K4
C3O8 C3O8
C3O11 C3O11
C3P10 C3P10
L3O12 L3O12

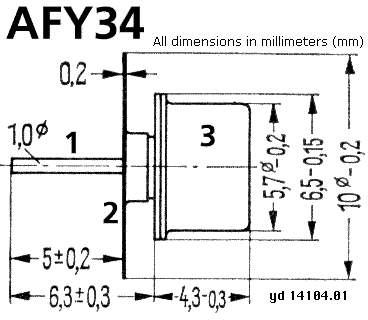

AFY34 K3A6         AFY34
TV44 K3B6         TV44
KS133A           KS133A

A.7.3
 Metall-Keramik-Gehäuse
Metal-Ceramic Cases

<
Bild kyte JEDEC - Old ProElectron DIN JEDEC - New Spezial
DO-22   DO-22
DO-23   DO-23
SOD-110     SOD-110

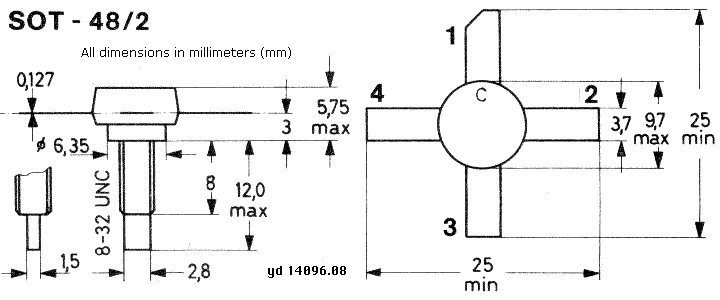

SOT-48/2     SOT-48
35 micro-X           35 micro-X
36 micro-X           36 micro-X

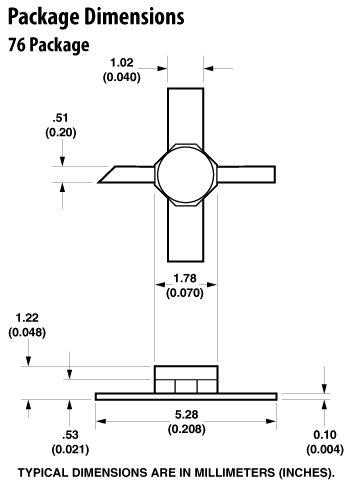

76 X           76 X

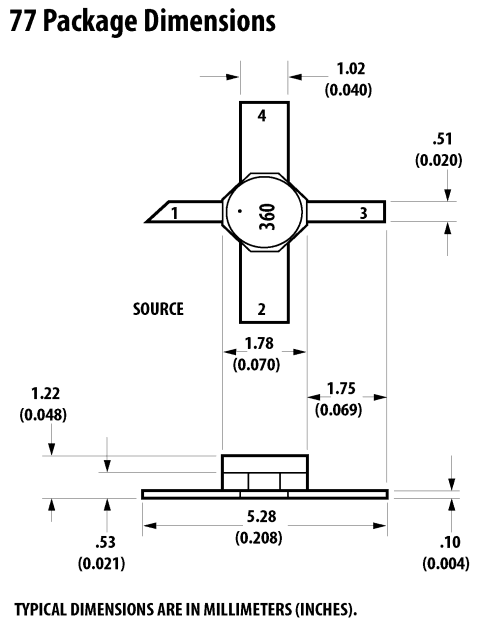

77 X           77 X

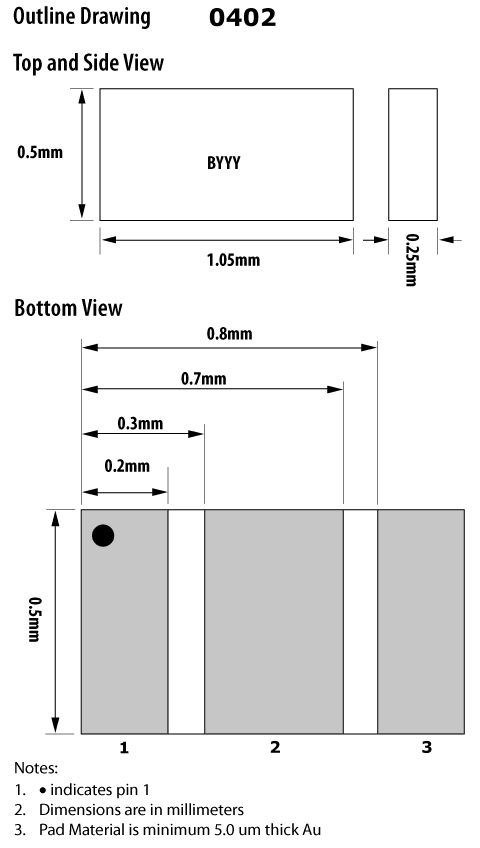

0402           0402

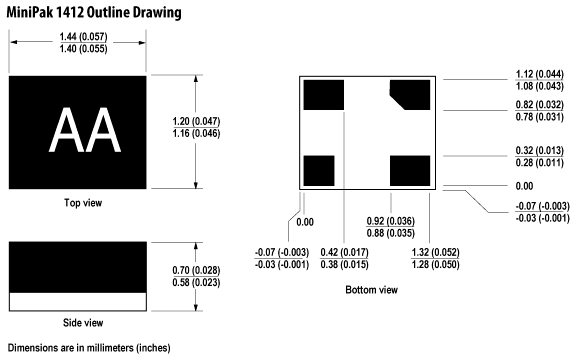

1412 Minipak           1412 Minipak

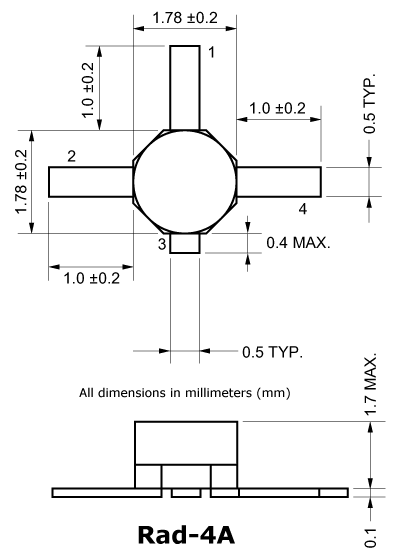

Radial-4A           Radial-4A

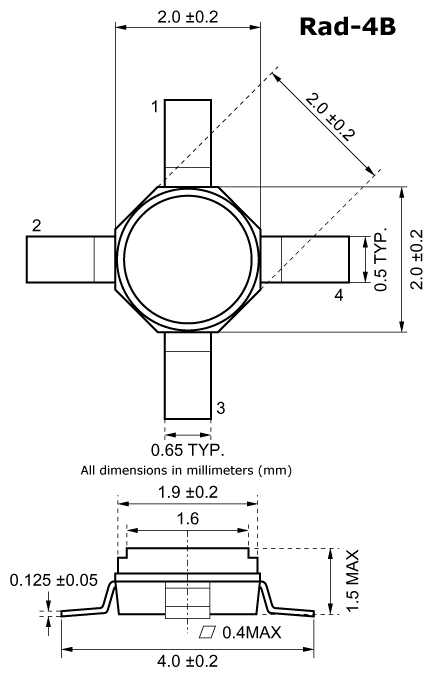

Radial-4B           Radial-4B
L3AB5 L3AB5

A.7.4
 Glasgehäuse
Glass Cases

Bild kyte JEDEC - Old ProElectron DIN JEDEC - New EIAJ
JEITA		 Spezial

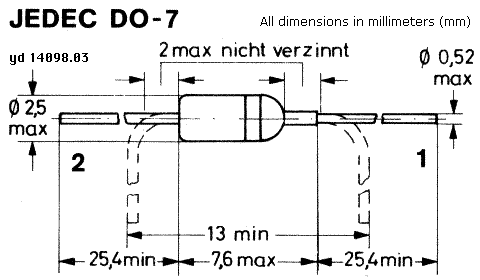

DO-7   DO-7   51A2DIN 41880
SOD-68   DO-34 SOD-68

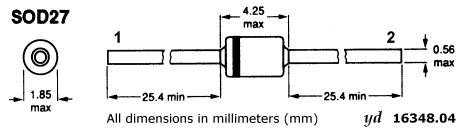

DO-35SOD-27   DO-35 SOD-27 56A2DIN 41883 DO-204AH SC-40
DO-41   DO-41   56A2DIN 41883

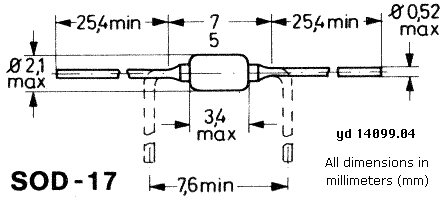

SOD-17     SOD-17
SOD-51     SOD-51
SOD-57     SOD-57

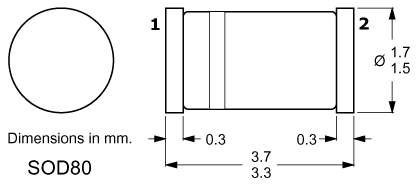

SOD-80     SOD-80

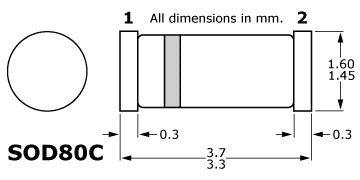

SOD-80C     SOD-80C

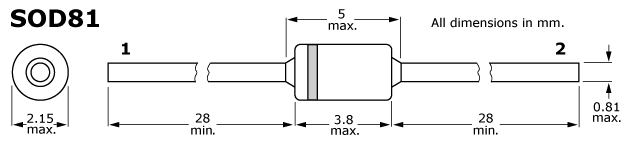

SOD-81     SOD-81
SOD-84     SOD-84
SOD-84     SOD-87
A2F13 A2F13

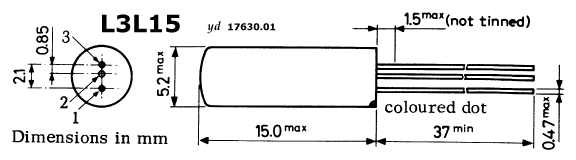

L3L15 L3L15

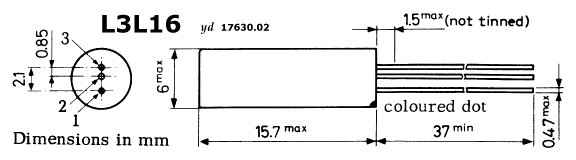

L3L16 L3L16

A.7.5
 Plastikgehäuse
Plastic Cases

Bild kyte JEDEC ProElectron DIN EIAJ
JEITA		 Spezial
DO-14   DO-14
DO-15   DO-15 SOD-40 56A2 41883
DO-213AA   DO-213AA       MiniMELF
DO-213AB   DO-213AB       MELF
DO-213AC   DO-213AC

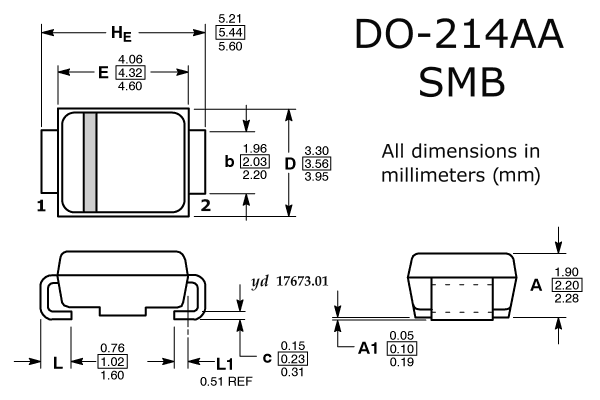

DO-214AA   DO-214AA       SMB SMBJ

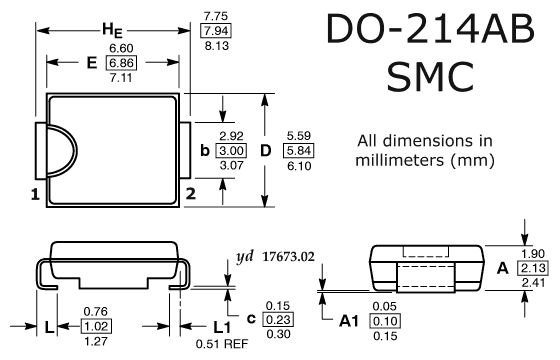

DO-214AB   DO-214AB       SMC

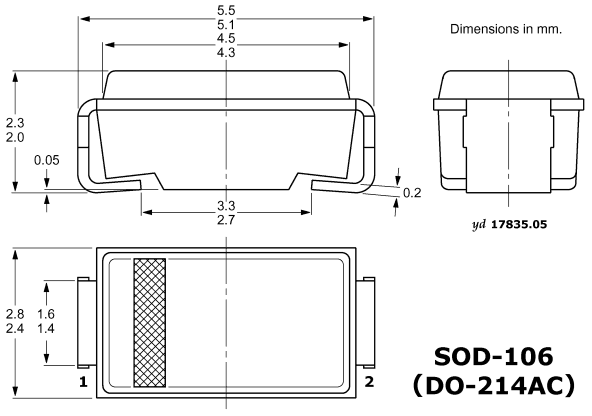

SOD-106   DO-214AC SOD-106     SMA
DO-220AA   DO-220AA       SMP
TO-50   TO-50 SOT-103 50B4 41867   Macro-X

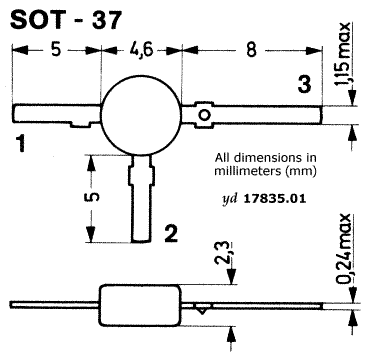

SOT-37   TO-50/3 SOT-37 50B3 41867   Macro-T

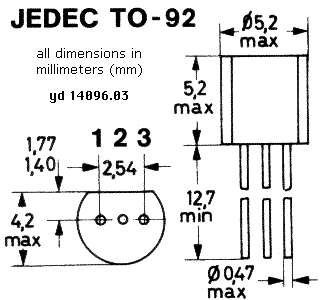

TO-92 L3A5 TO-92 TO-226AA SOT-54 10B3 41868
10D3 41870		 SC-43
SOT-30   (TO-92) SOT-30 10A3 41868

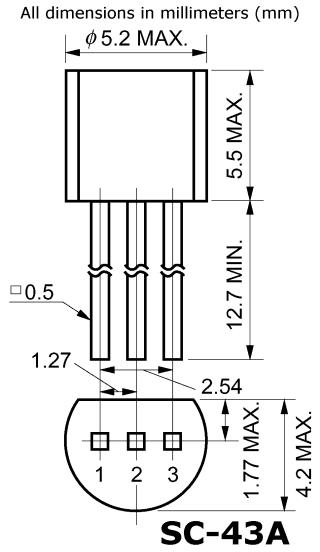

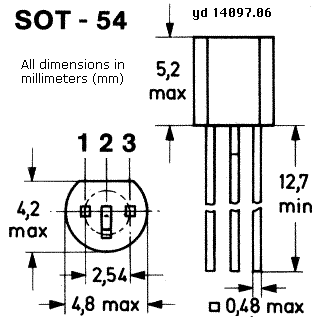

SOT-54SC-43A   TO-92 SOT-54 10A3 41868 SC-43A
X55   (TO-92) TO-226AB (SOT-54)     X55

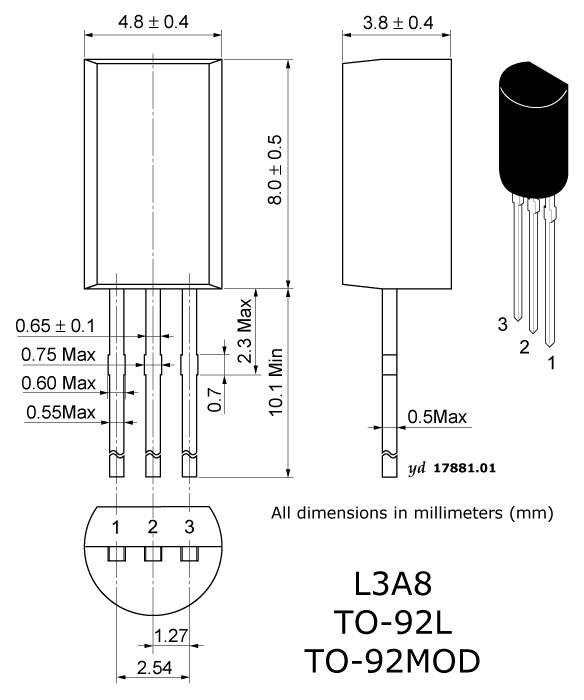

L3A8 L3A8 TO-92L       TO-92MOD
TO-98   TO-98 TO-226BA
TO-105   TO-105 TO-222AB

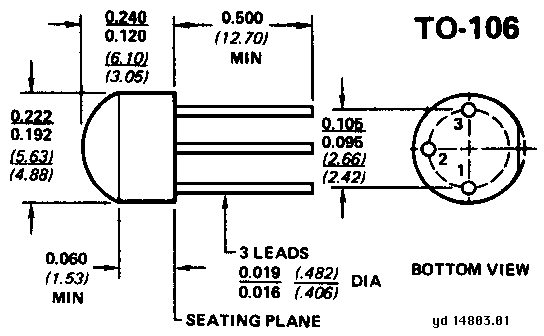

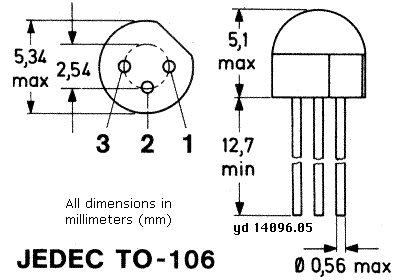

TO-106TO-106A   TO-106
TO-126SOT-32   TO-126 TO-225AA SOT-32 12A3 41869   MP-5
TO-127   TO-127 TO-225AB       Case 90

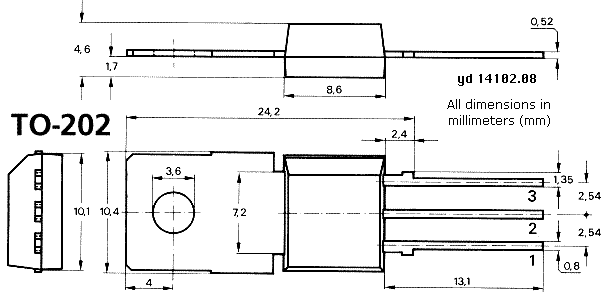

TO-202   TO-202 SOT-128 34A3 41869

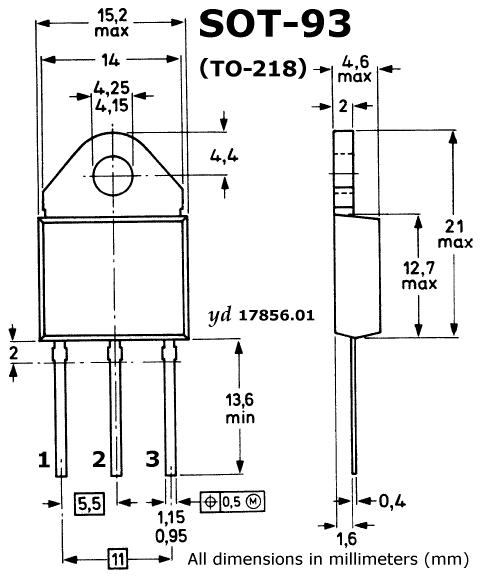

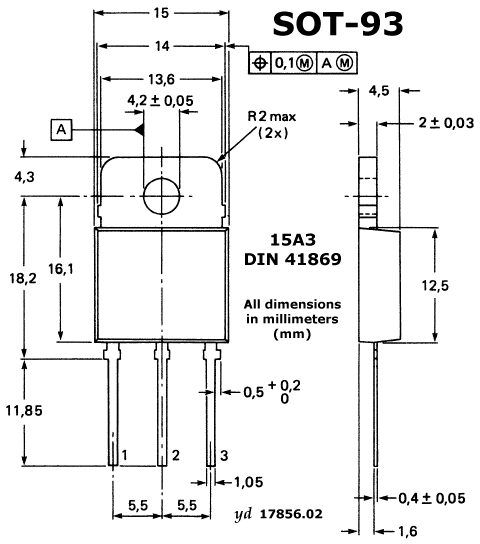

TO-218SOT-93   TO-218 TO-218AA TO-218AC SOT-93 15A3 41869   TOP-3
TO-220AA   TO-220AA

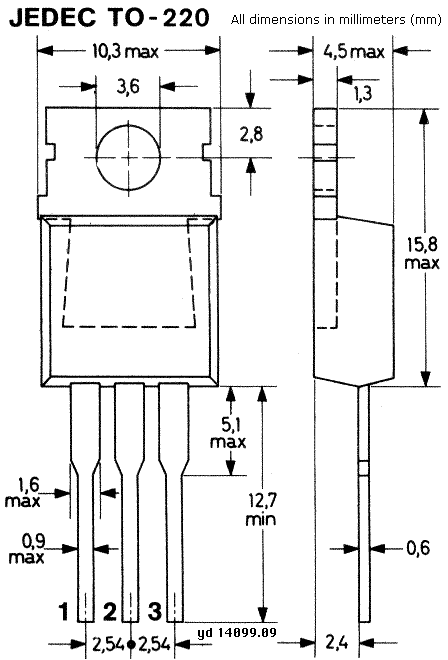

TO-220 L3D16 TO-220 TO-220AB SOT-78 14B3 41869 SC-46 MP-25
TO-220BS

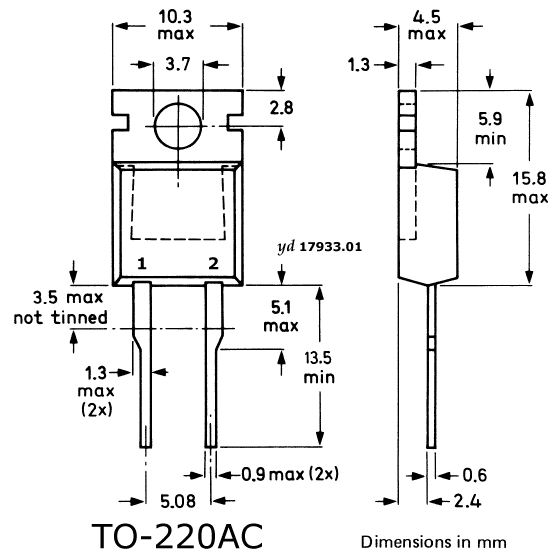

TO-220AC L2D16 TO-220/2 TO-220AC

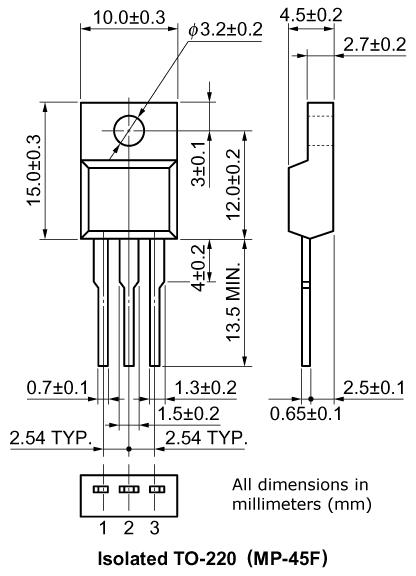

TO-220ISOT-186   TO-220I (TO-220FM) SOT-186     MP-45F
TO-220CFM
TO-236ABSOT-23   TO-236 TO-236AB SOT-23 23A3 41869

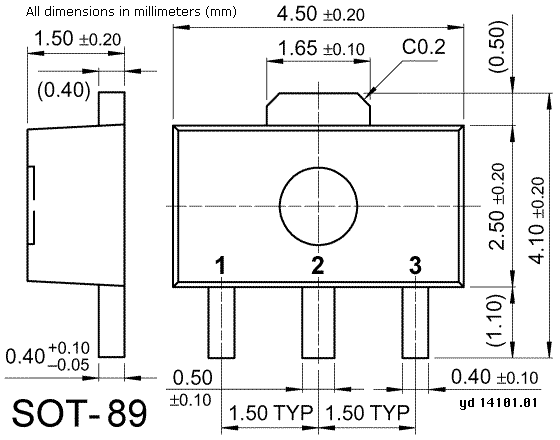

SOT-89   TO-243 TO-243AA SOT-89   SC-62 MPT3 UPAK
SOT-89/4     SOT-89/4

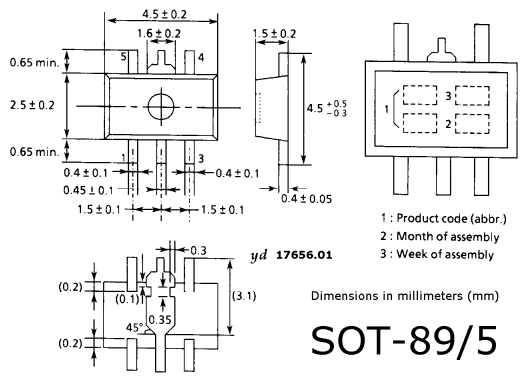

SOT-89/5     SOT-89/5
TO-247AD L3U21 TO-247 TO-247AD SOT-429

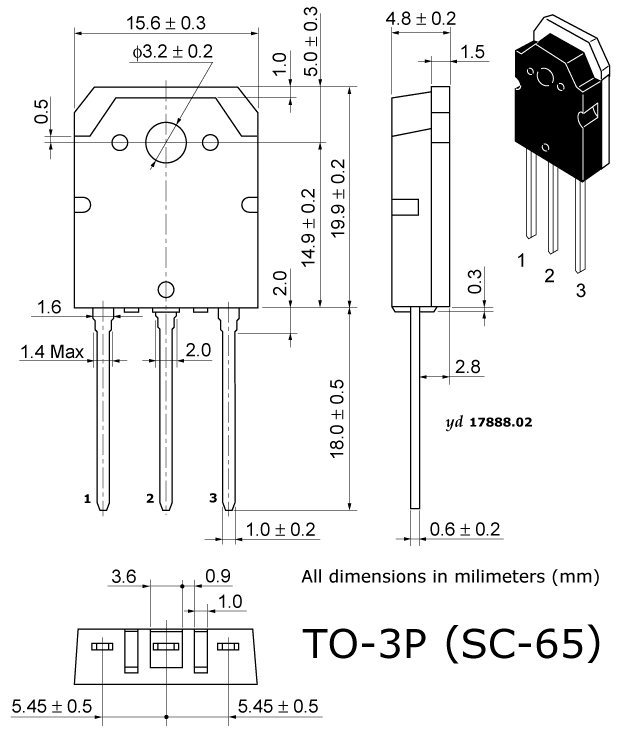

SC-65TO-3P L3U20 (TO-247)     SC-65 TO-3P

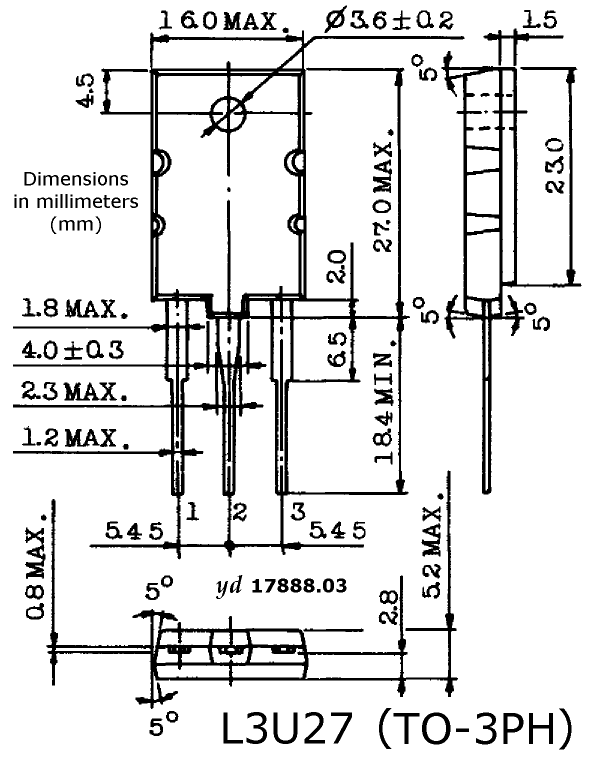

L3U27 L3U27 (TO-247)       TO-3PH
SOT-199 L3X21 (TO-247I) SOT-199

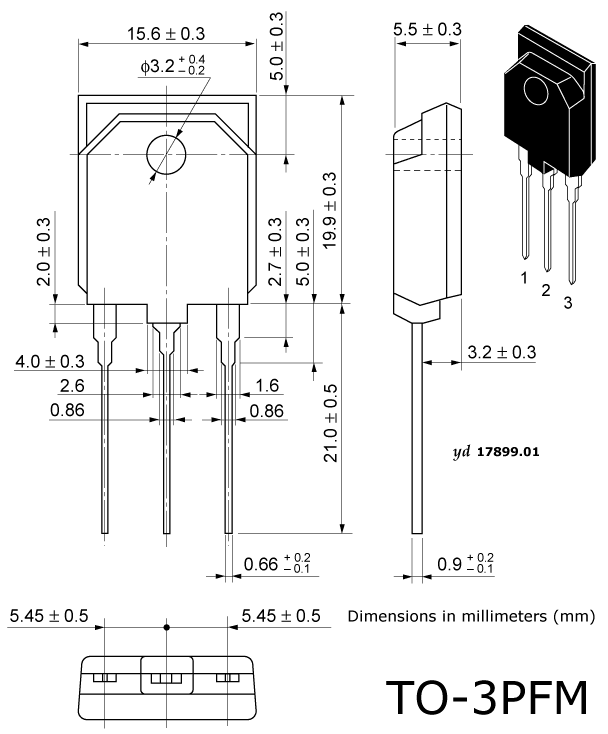

TO-3PFM L3X22 (TO-247I) (SOT-199)     TO-3PFM
TO-250AA   TO-250 TO-250AA       DIL-4

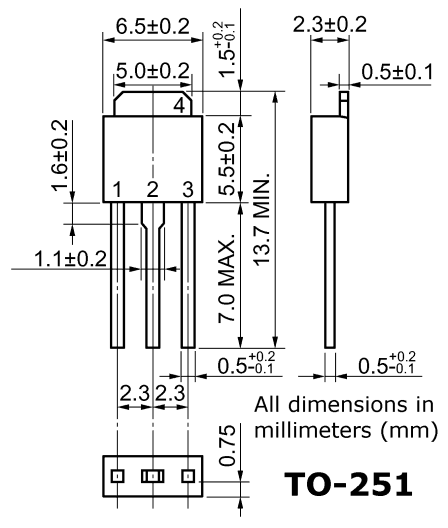

TO-251   TO-251       MP-3
TO-252   TO-252 SOT-428   SC-63 CPT3 MP-3Z

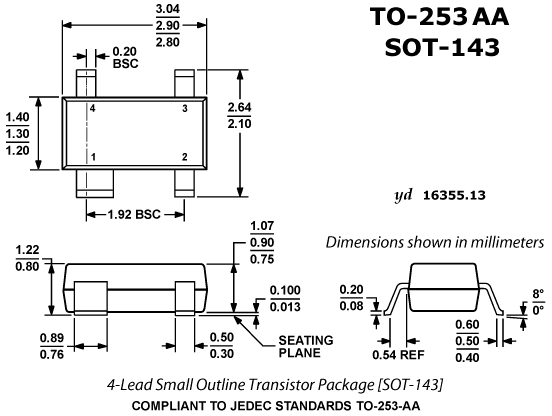

SOT-143TO-253AA   TO-253 TO-253AA SOT-143

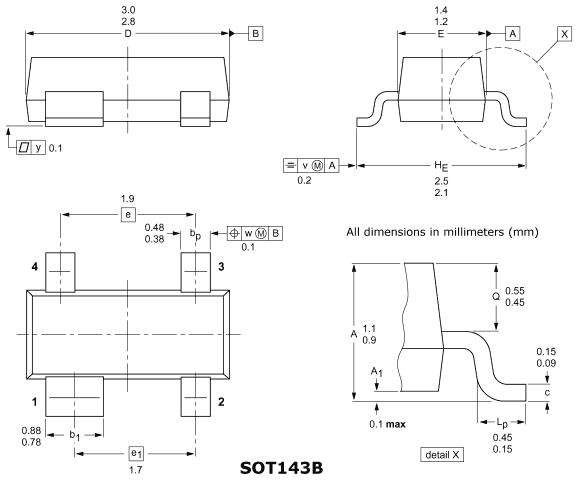

SOT-143B     SOT-143B

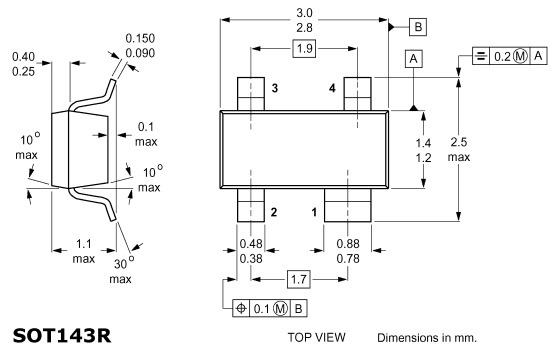

SOT-143R     SOT-143R   SC-61AA MPAK-4

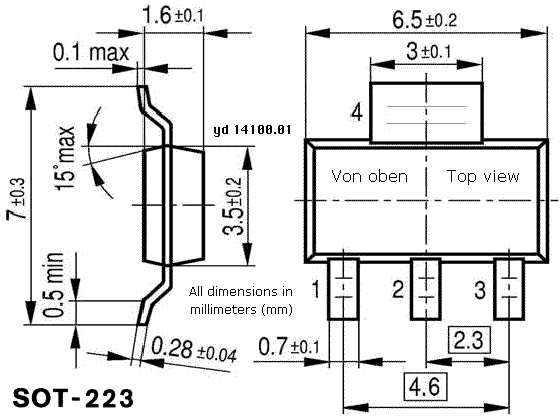

SOT-223   TO-261 TO-261AA SOT-223   SC-73

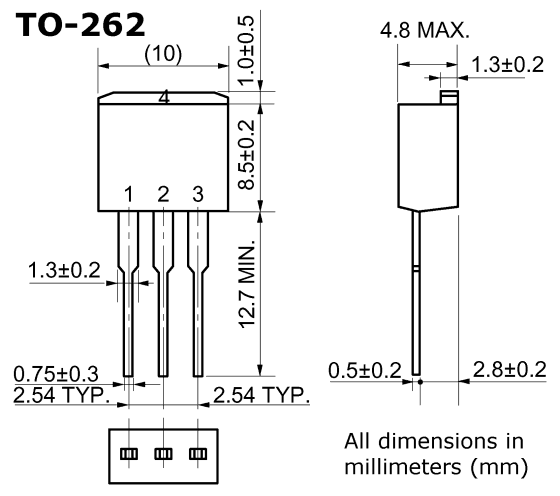

TO-262   TO-262       MP-25SK

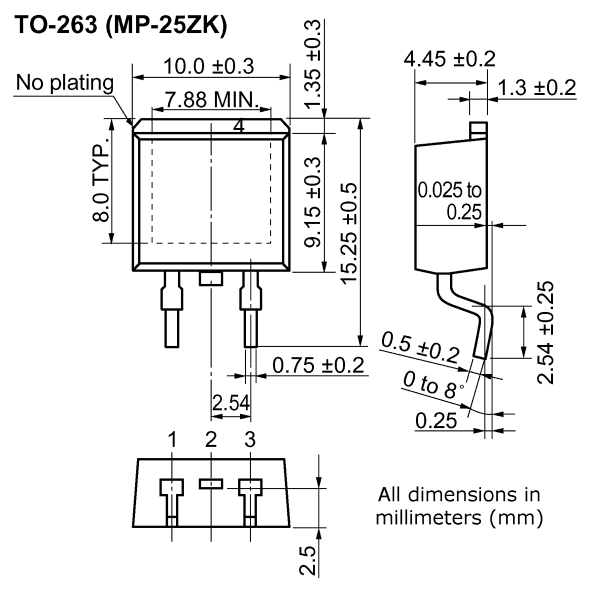

TO-263MP-25ZK   TO-263 SOT-404     MP-25ZJ ZK ZP
TO-263AA   TO-263 TO-263AA       DD Pak

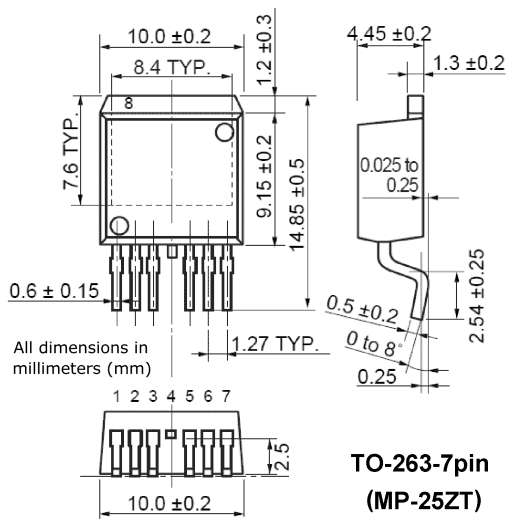

TO-263/7   TO-263/7       MP-25ZT

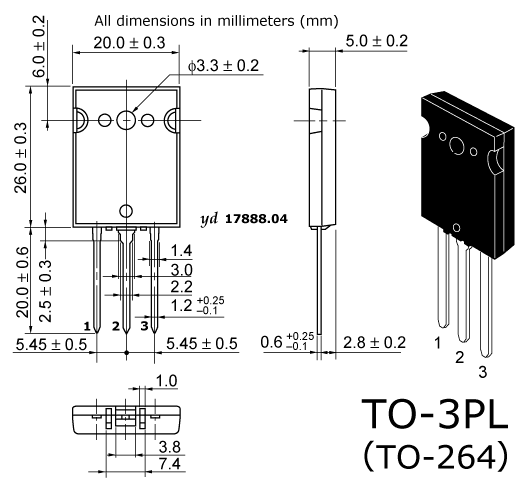

TO-3PL   TO-264 TO-264AA SOT-430     TO-3PL
SOD-6     SOD-6
SOD-15     SOD-15
SOD-16     SOD-16
SOD-18     SOD-18
SOD-22     SOD-22
SOD-23     SOD-23
SOD-38     SOD-38

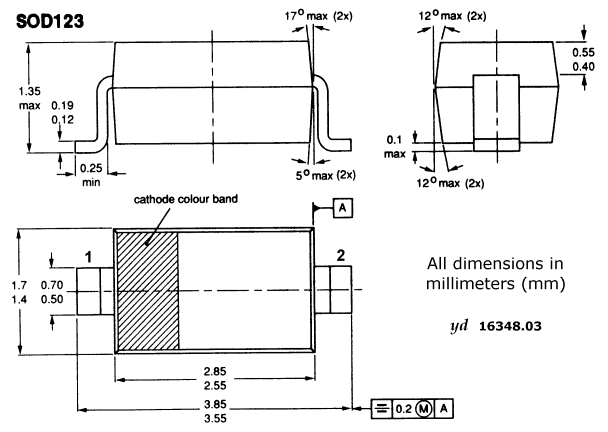

SOD-123     SOD-123   SC-77
SOD-123F     SOD-123F
SOD-323     SOD-323   SC-76
SOD-323F     SOD-323F   SC-90

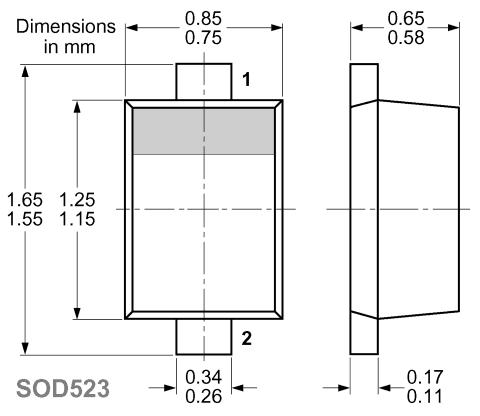

SOD-523     SOD-523   SC-79
SOD-723     SOD-723
SOD-723A     SOD-723A
SOD-882     SOD-882
SOD-882T     SOD-882T
SOT-23-5   MO-178 MO-178AA SOT-23/5

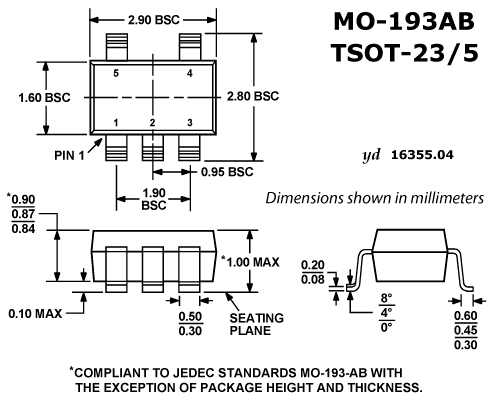

MO-193AB   MO-193AB (TSOT-23/5)

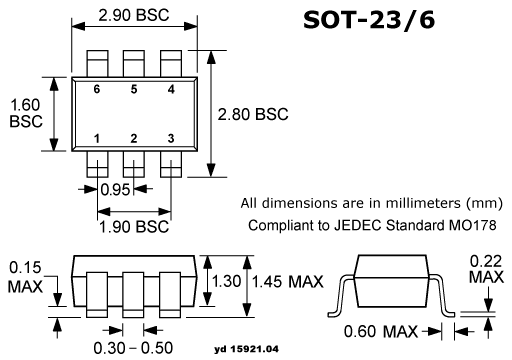

SOT-23-6   MO-178AB SOT-23/6
SOT-23-6B     SOT-23/6B

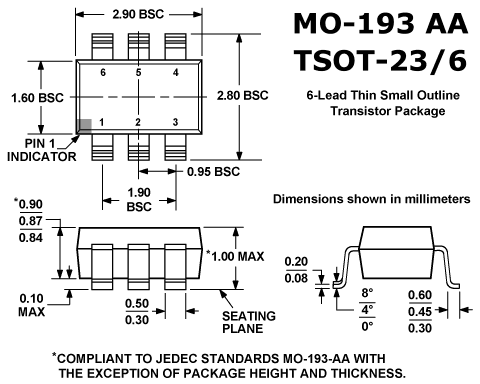

MO-193AA   MO-193AA (TSOT-23/6)

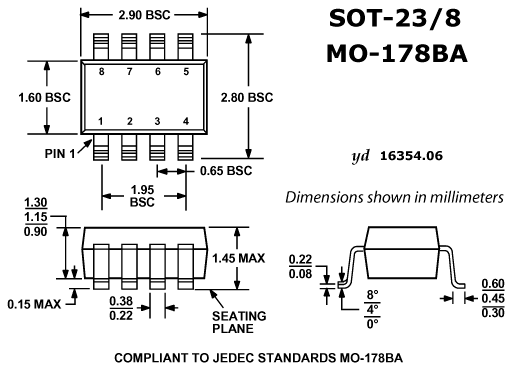

MO-178BA   MO-178BA SOT-23/8

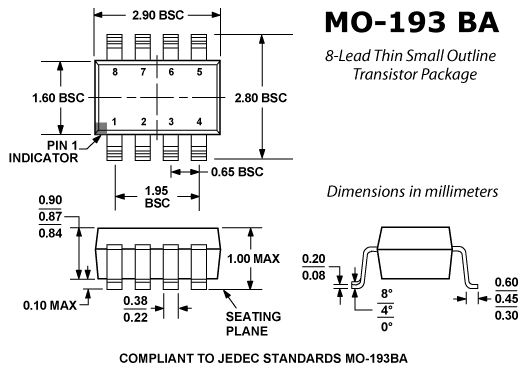

MO-193BA   MO-193BA (TSOT-23/8)

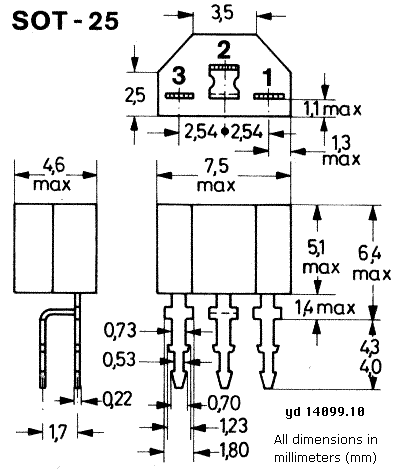

SOT-25     SOT-25 11A3 41869

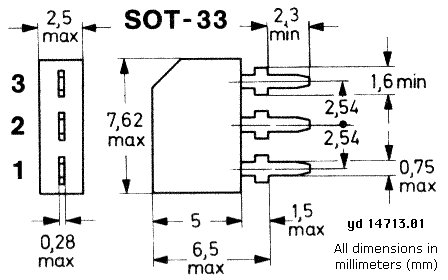

SOT-33     SOT-33
SOT-42 L3AA2   SOT-42

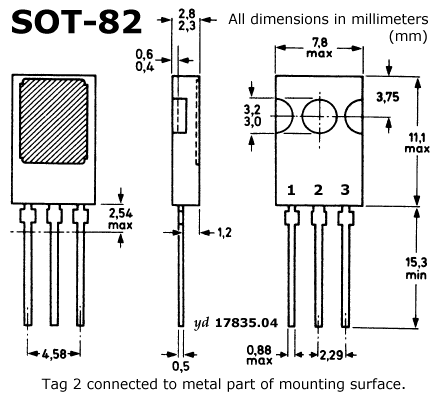

SOT-82     SOT-82

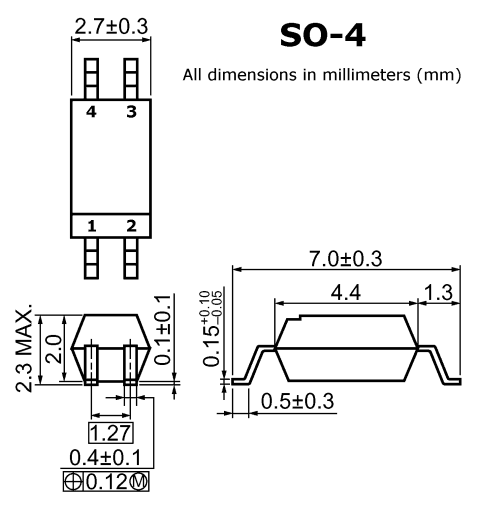

SO-4           SO-4

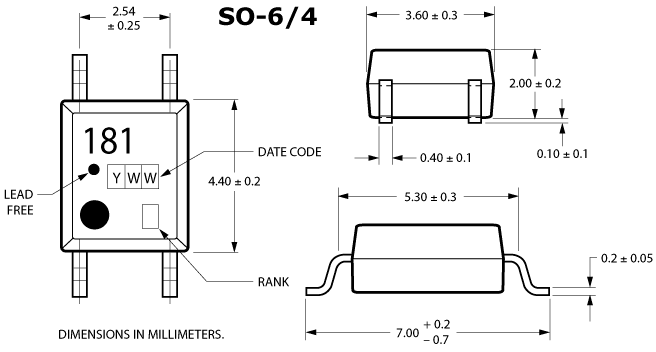

SO-6/4           SO-6/4

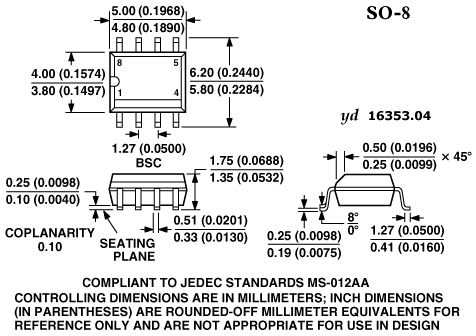

SO-8SO-8N   MS-012AA SOT-96-1     SO-8
SO-8W           SO-8W

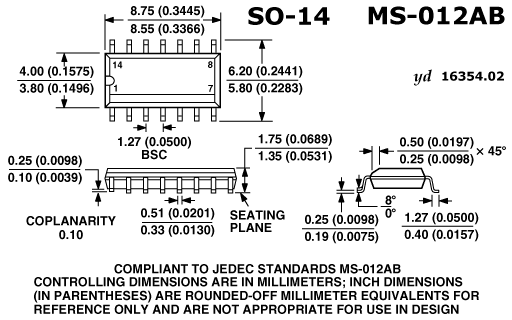

SO-14   MS-012AB       SO-14

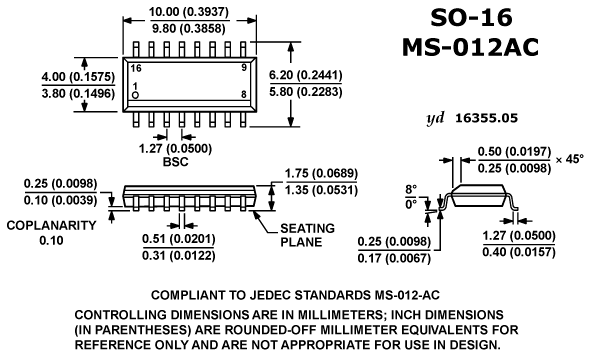

SO-16   MS-012AC       SO-16
SO-16W   MS-013AA       SO-16W
SO-20W   MS-013AC       SO-20W

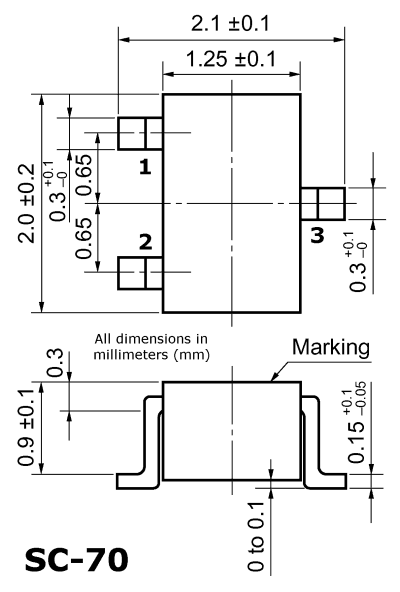

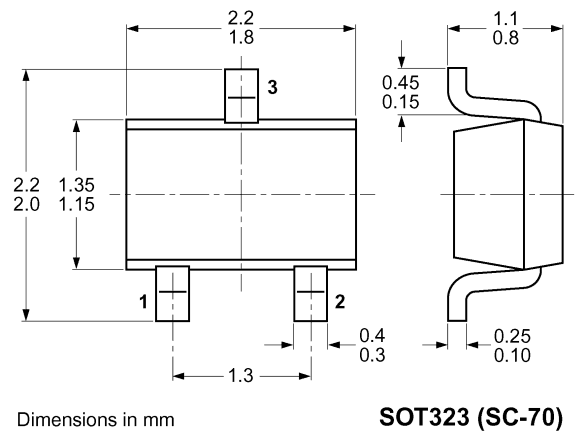

SOT-323SC-70     SOT-323   SC-70 CMPAK

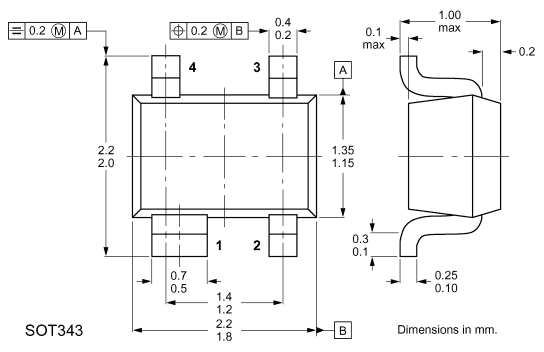

SOT-343     SOT-343

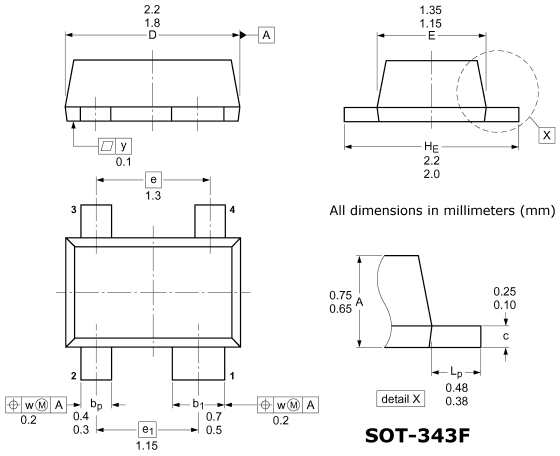

SOT-343F     SOT-343F
SOT-343N     SOT-343N

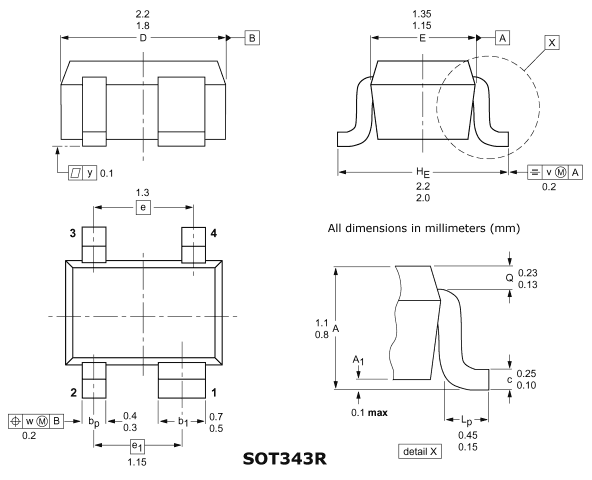

SOT-343RSC-70/4     SOT-343R   SC-70/4 CMPAK-4

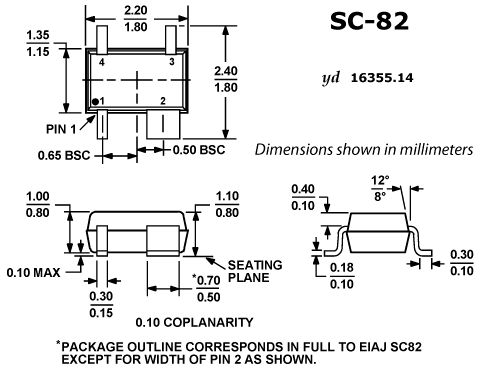

SC-82         SC-82 SC-70/4

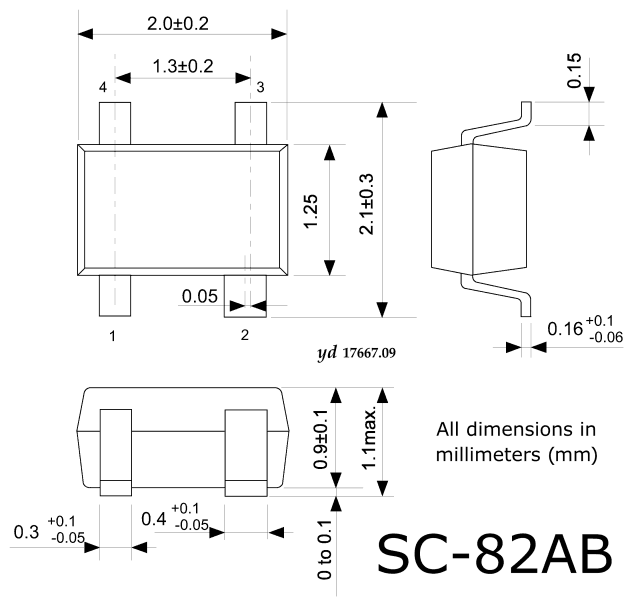

SC-82AB         SC-82AB SC-70/4

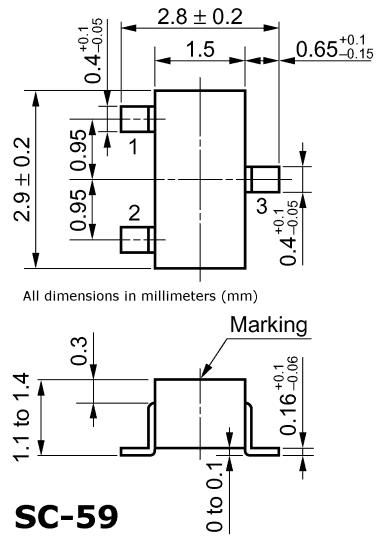

SC-59   TO-236 SOT-346   SC-59 MPAK Mini Mold

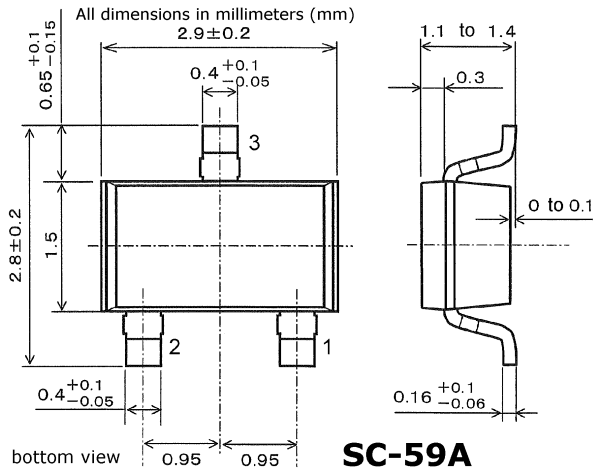

SC-59A         SC-59A

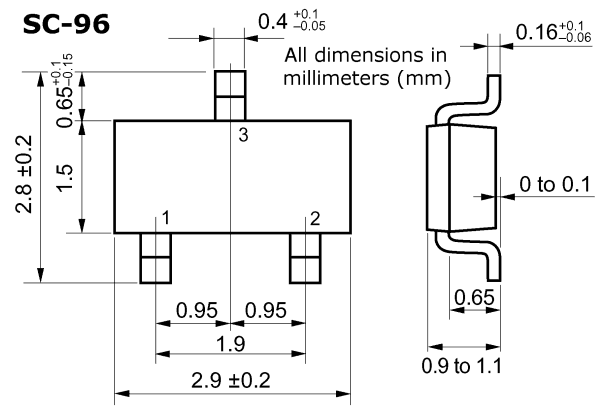

SC-96     (SOT-23)   SC-96 (SC-59)
SC-61         SC-61 SC-59/4
SC-95/5     (SOT-23/5)   SC-95/5 (SC-59/5)

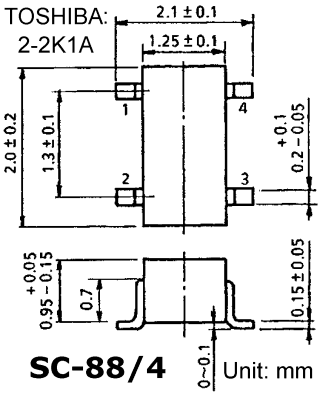

SC-88/4         SC-88/4 2-2K1A

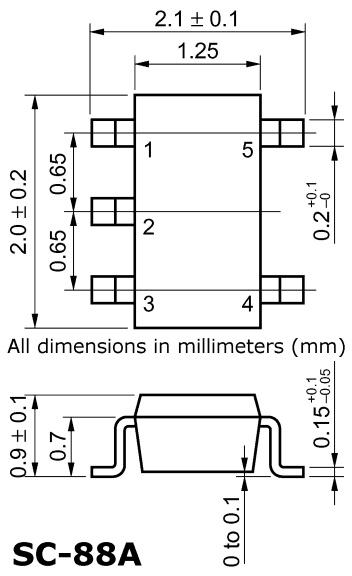

SC-88A   MO-203AA SOT-353   SC-88A SC-70/5
SOT-363SC-88   MO-203AB SOT-363   SC-88 SC-70/6
SC-70/8         SC-70/8
SOT-416SC-75     SOT-416   SC-75 SC-75A SMPAK
SC-74     SOT-457   SC-74 SC-59/6 TSOP-6

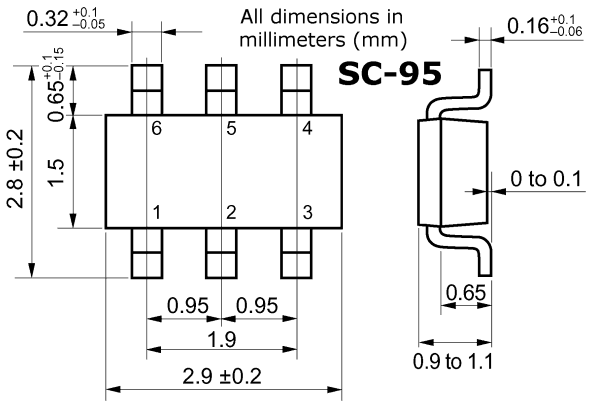

SC-95     (SOT-23/6)   SC-95 (SC-59/6)

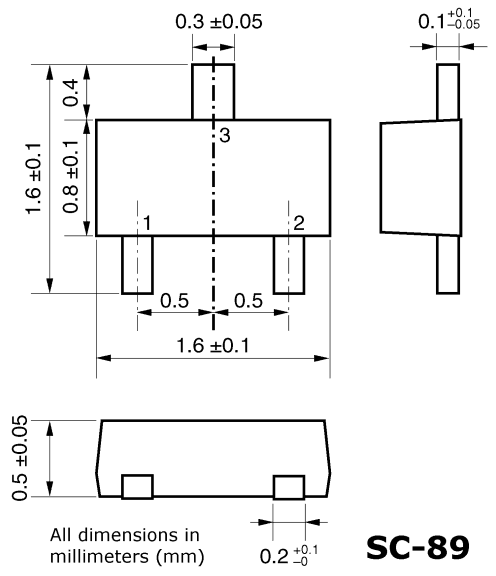

SC-89     SOT-490   SC-89 TUSM
SC-89/5         SC-89/5

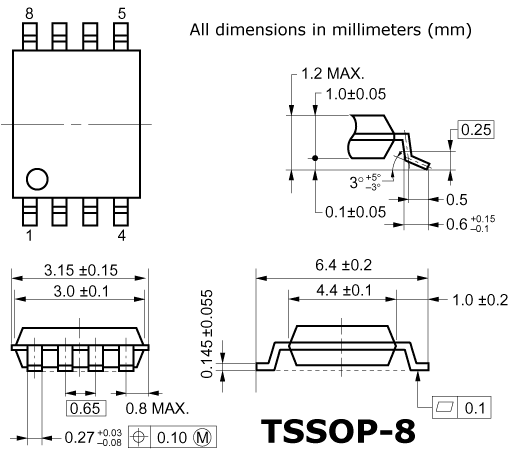

TSSOP-8MO-153AA   MO-153AA SOT-505-1     TSSOP-8

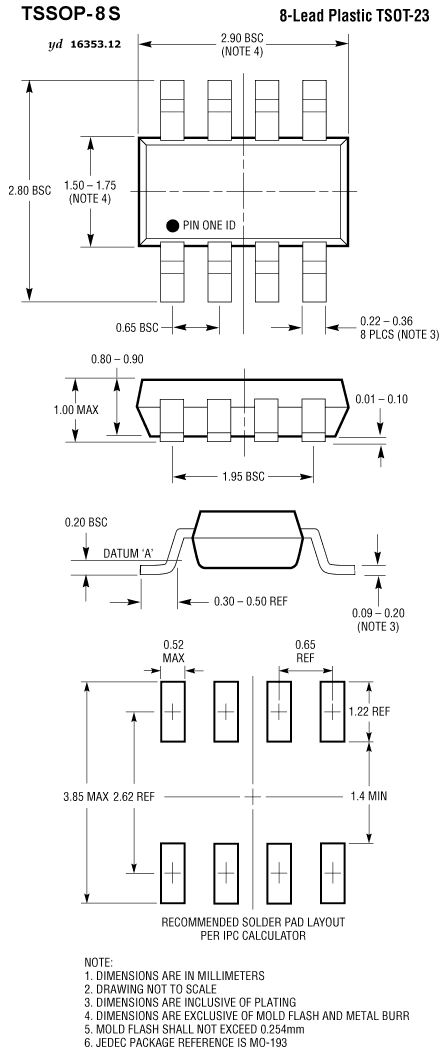

TSSOP-8S   MO-193 (TSOT-23/8)     TSSOP-8S
TSSOP-10     SOT-552-1     TSSOP-10
TSSOP-14   MO-153AB       TSSOP-14

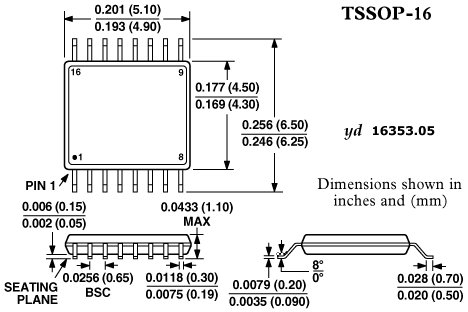

TSSOP-16   MO-153AB       TSSOP-16

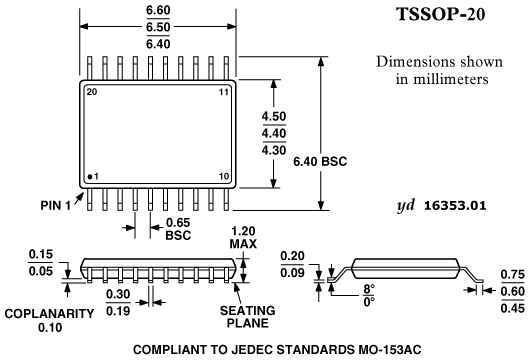

TSSOP-20   MO-153AC       TSSOP-20

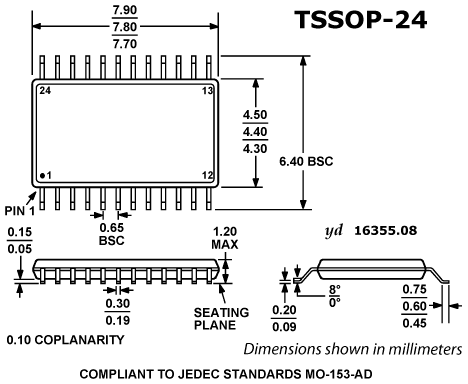

TSSOP-24   MO-153AD       TSSOP-24

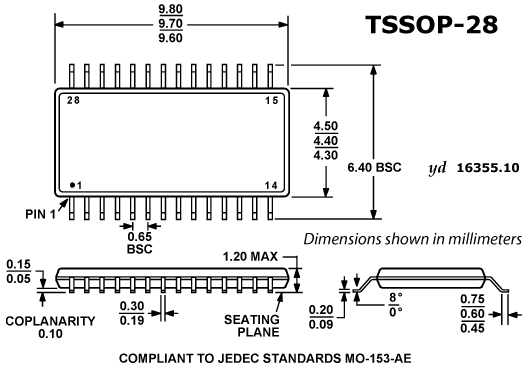

TSSOP-28   MO-153AE       TSSOP-28

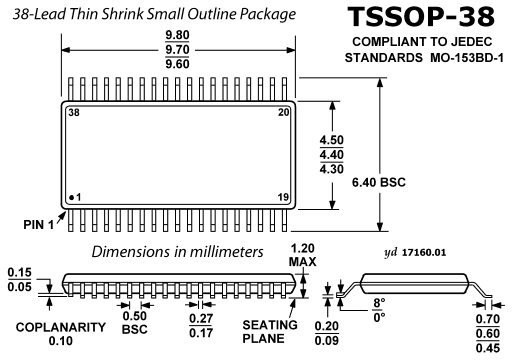

TSSOP-38   MO-153BD       TSSOP-38

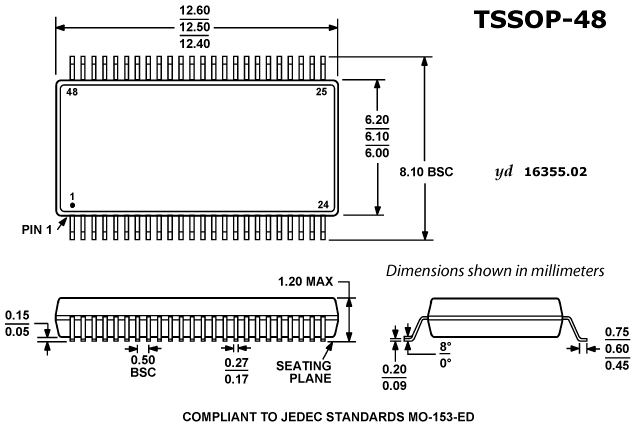

TSSOP-48   MO-153ED       TSSOP-48
VSSOP-8   MO-187 SOT-765-1     VSSOP-8
SOT-663     SOT-663
SOT-665     SOT-665     EMT5

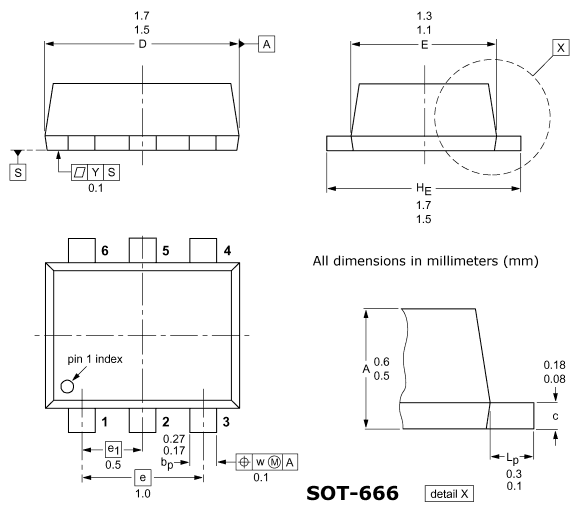

SOT-666     SOT-666     EMT6 SMFPAK-6

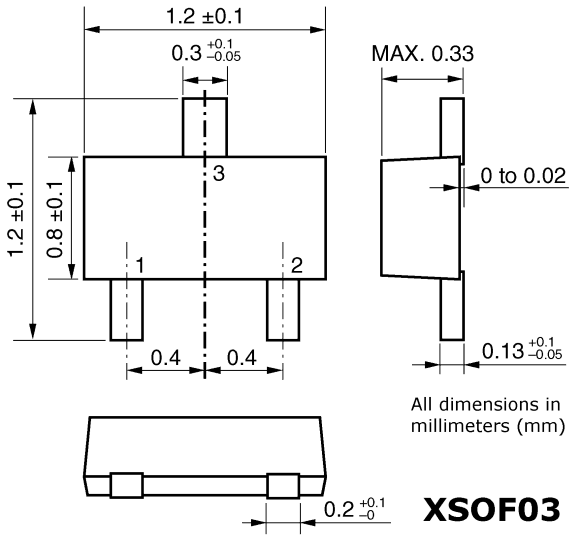

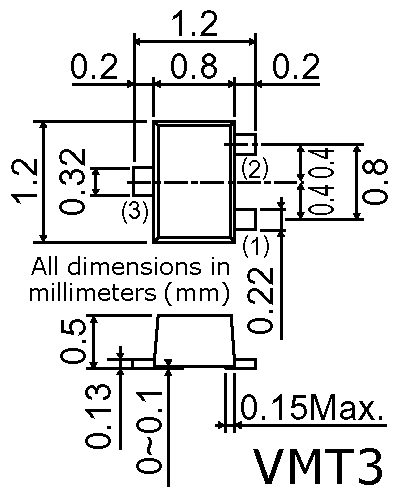

SOT-723VMT3XSOF03     SOT-723     VMT3 XSOF03

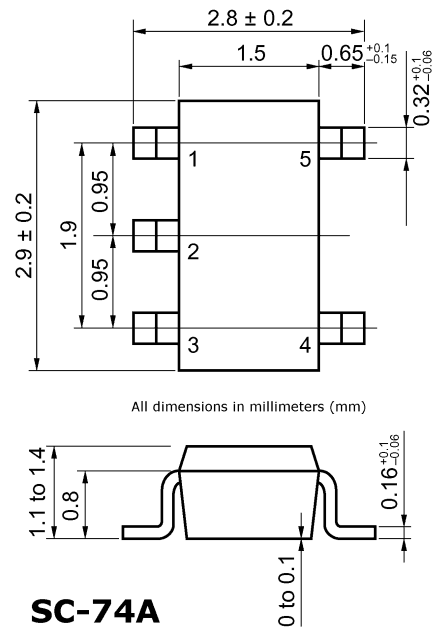

SC-74A     SOT-753   SC-74A SC-59/5
SOT-883     SOT-883   SC-101
SC-72SST         SC-72 L3 E-Line SST
SPAK

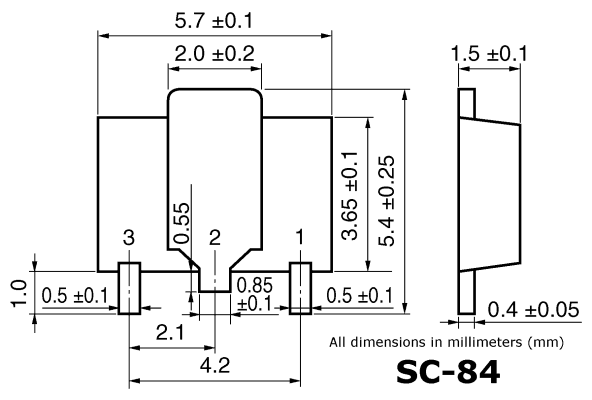

SC-84         SC-84 MP-2
05P           05-P

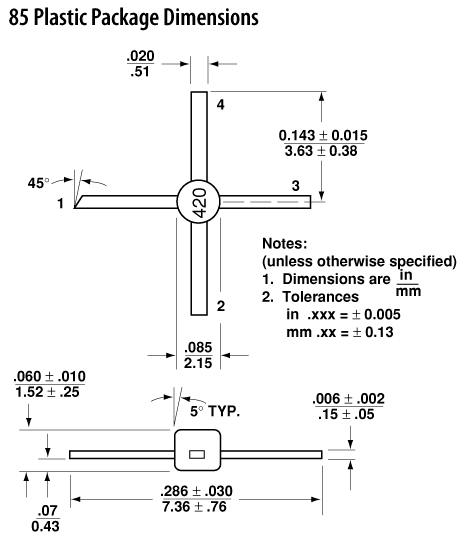

85P           85-P

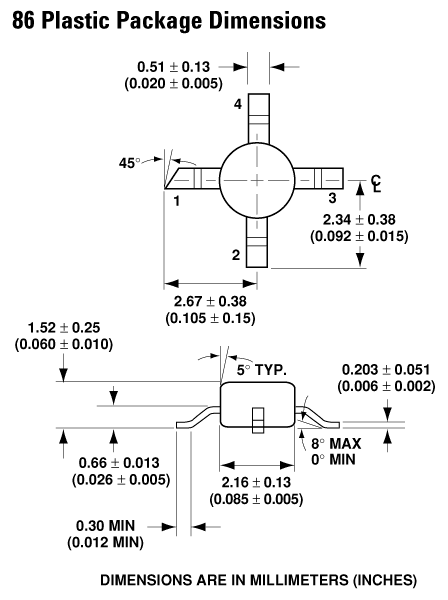

86P           86-P
BGA-32           BGA-32
CB-145           CB-145
DFN-6           DFN-6
DFN-8           DFN-8

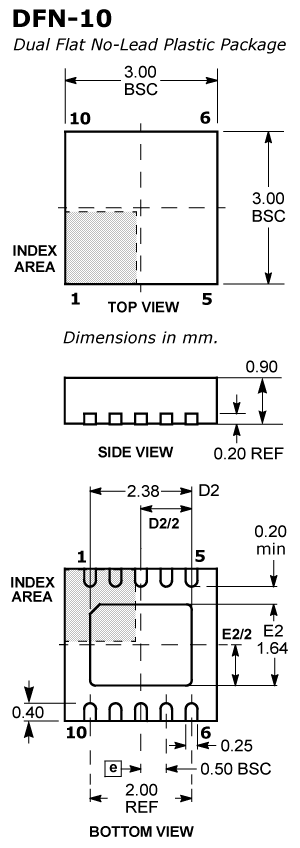

DFN-10           DFN-10
DFN-12           DFN-12
DFN-14           DFN-14
DFN-16           DFN-16
DIL-8   MS-001 MS-001BA       DIL-8

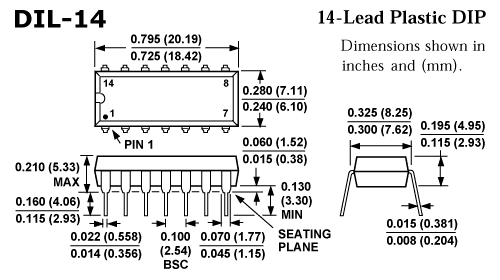

DIL-8   MS-001 MS-001AA       DIL-14
D14M20 D14M20         DIL-14M

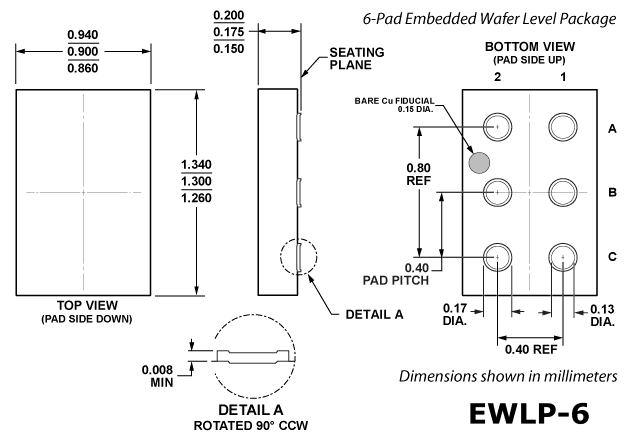

EWLP-4           EWLP-6

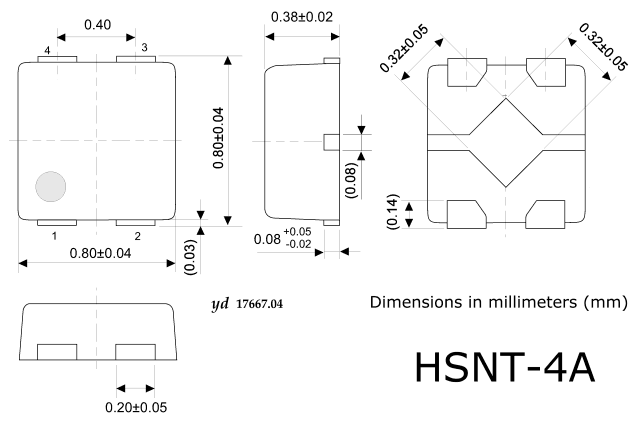

HSNT-4A           HSNT-4A
HSNT-4B           HSNT-4B

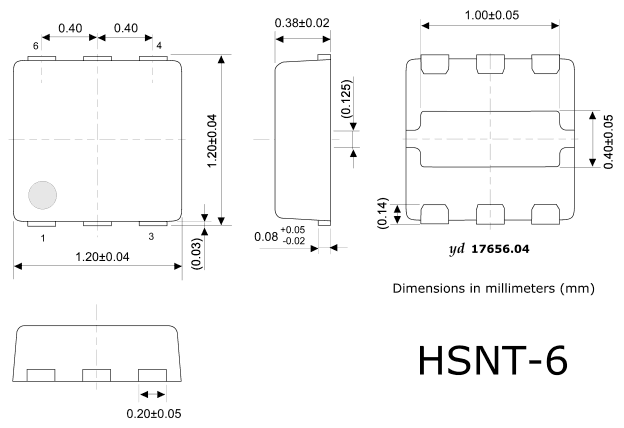

HSNT-6           HSNT-6

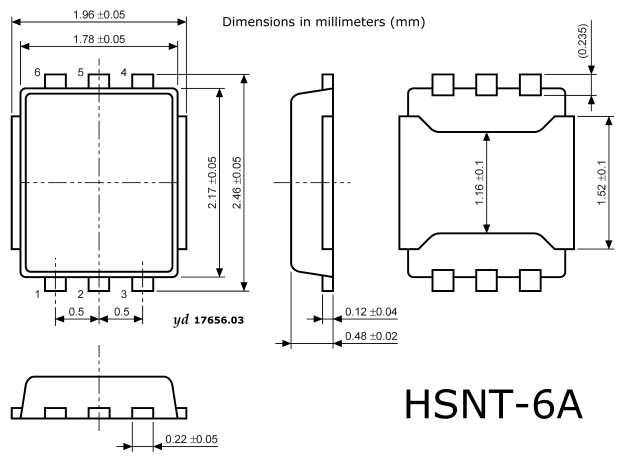

HSNT-6A           HSNT-6A

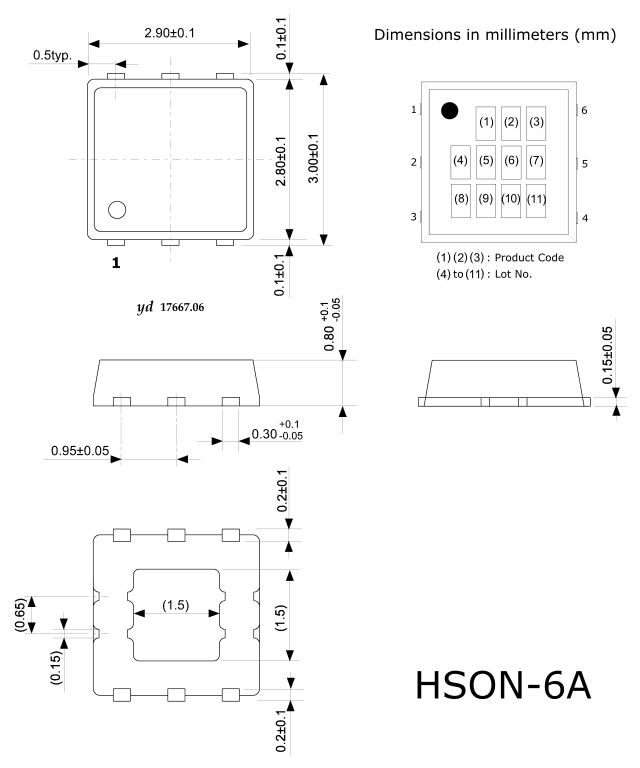

HSON-6A           HSON-6A

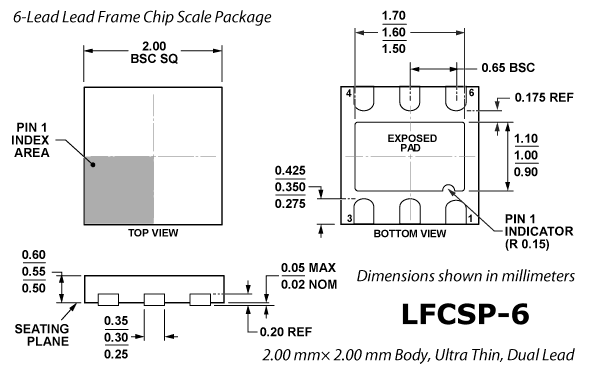

LFCSP6           LFCSP-6

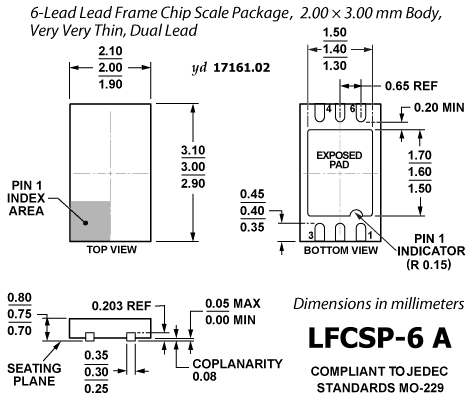

LFCSP6A   MO-229       LFCSP-6A
LFCSP6B           LFCSP-6B

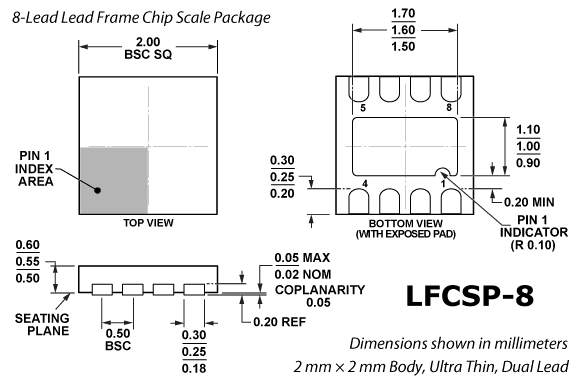

LFCSP8           LFCSP-8
LFCSP8A           LFCSP-8A

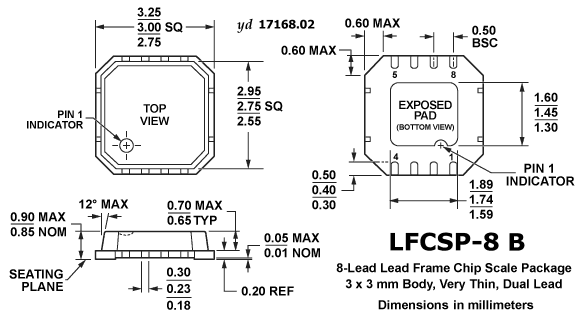

LFCSP8B           LFCSP-8B

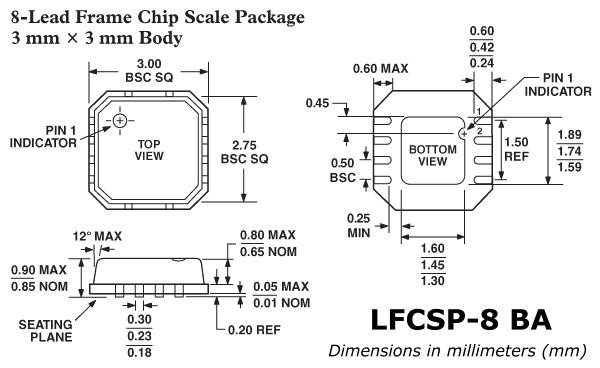

LFCSP8BA           LFCSP-8BA

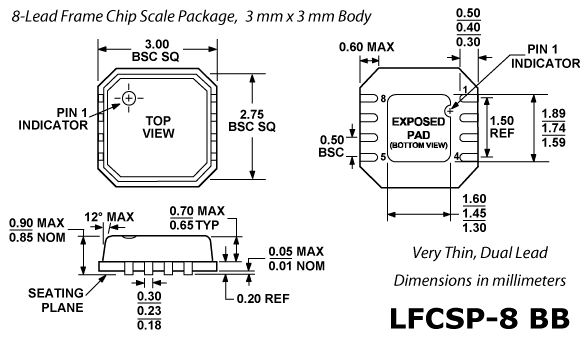

LFCSP8BB           LFCSP-8BB

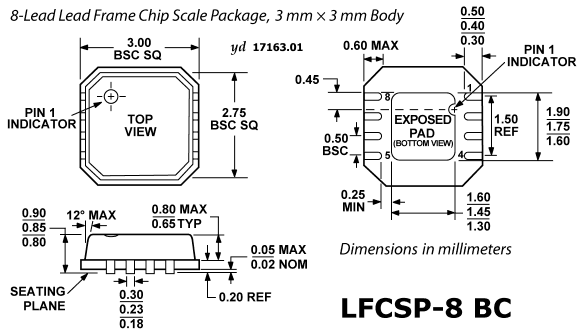

LFCSP8BC           LFCSP-8BC

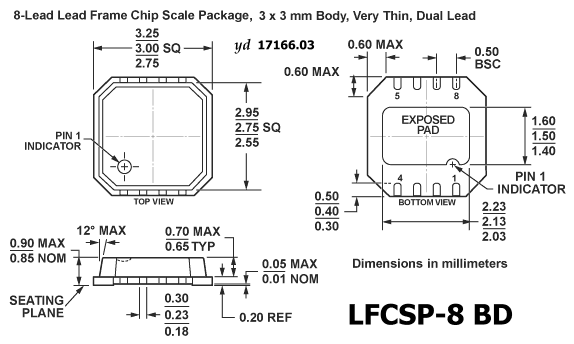

LFCSP8BD           LFCSP-8BD

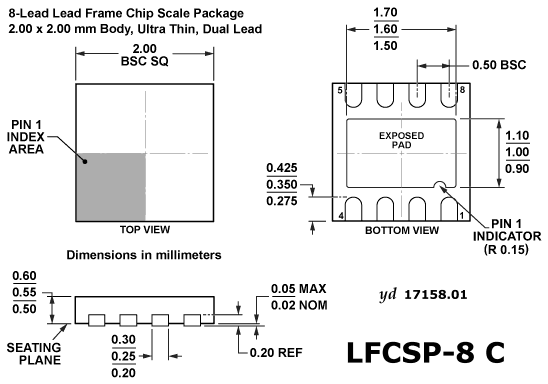

LFCSP8C           LFCSP-8C
LFCSP8D   MO-229WEED       LFCSP-8D

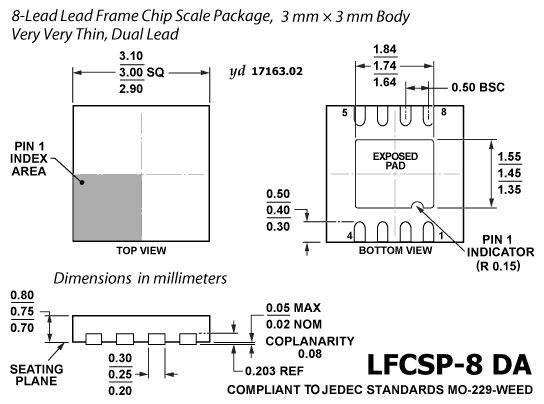

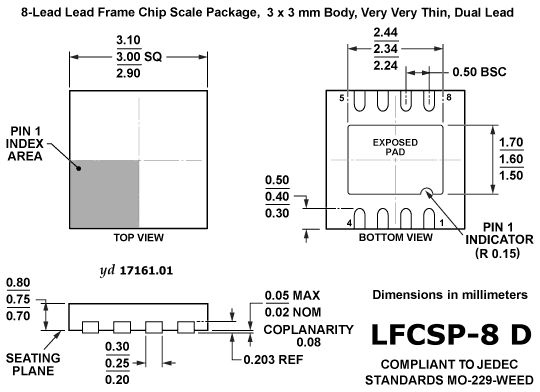

LFCSP8DA   MO-229WEED       LFCSP-8DA

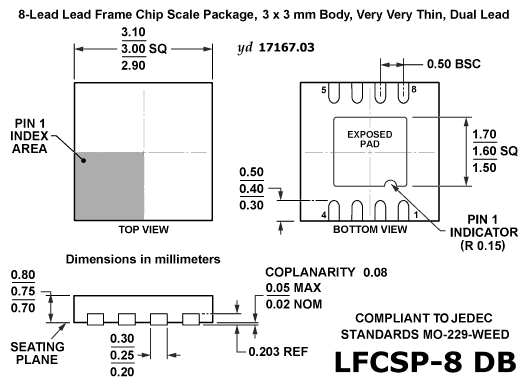

LFCSP8DB   MO-229WEED       LFCSP-8DB
LFCSP8DC   MO-229WEED       LFCSP-8DC

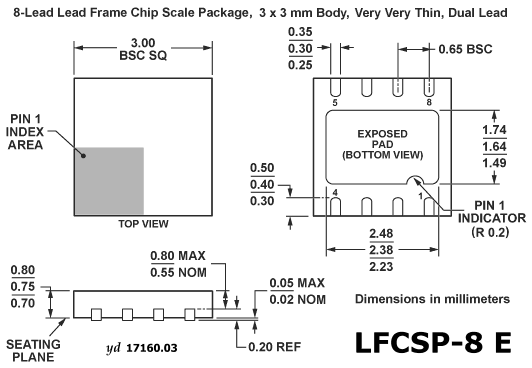

LFCSP8E           LFCSP-8E

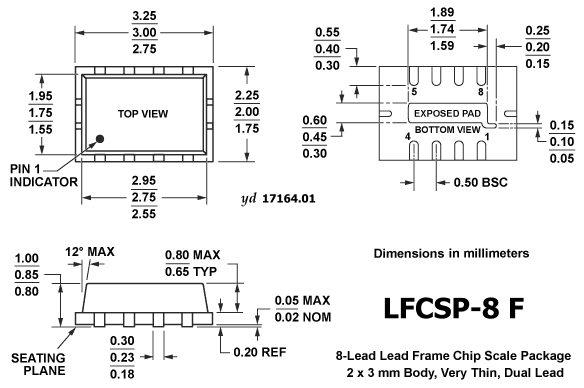

LFCSP8F           LFCSP-8F

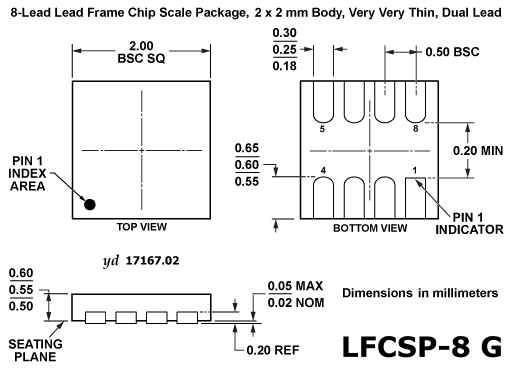

LFCSP8G           LFCSP-8G

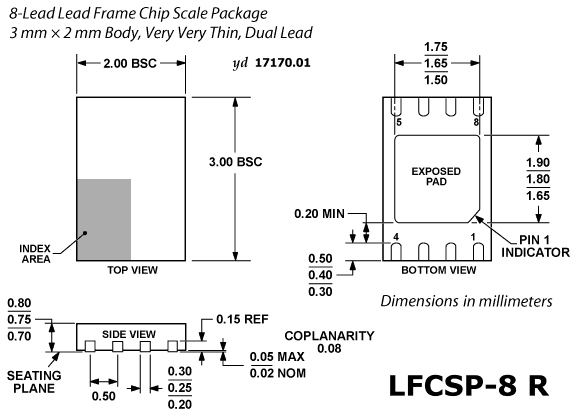

LFCSP8R           LFCSP-8R

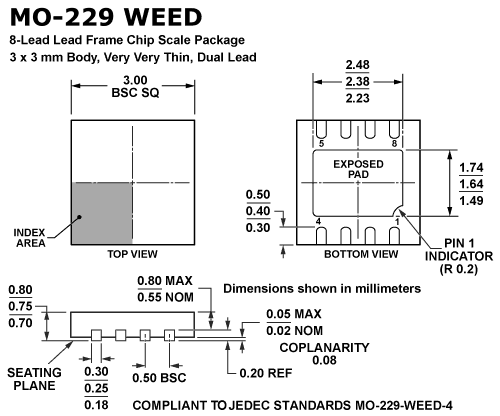

MO-229WEED   MO-229WEED-4       (LFCSP-8)
LFCSP10           LFCSP-10

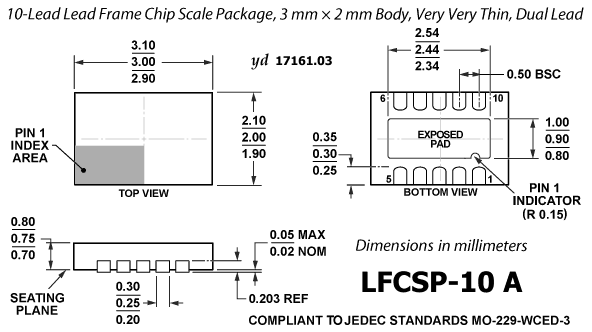

LFCSP10A   MO-229WCED-3       LFCSP-10A
LFCSP10B           LFCSP-10B

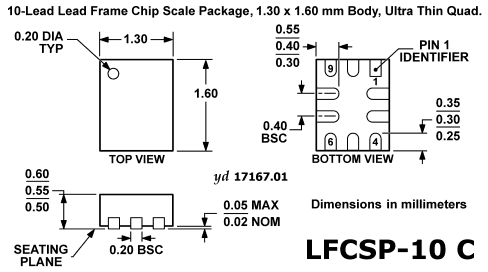

LFCSP10C           LFCSP-10C

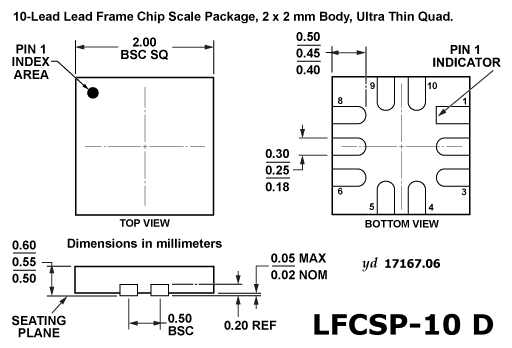

LFCSP10D           LFCSP-10D
LFCSP12   MO-220VEED-1       LFCSP-12

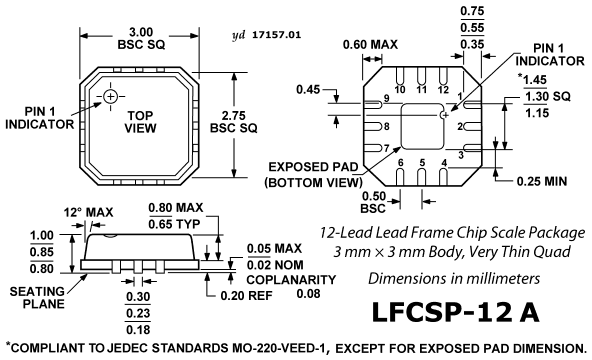

LFCSP12A   MO-220VEED-1       LFCSP-12A
LFCSP12B   MO-220VEED-1       LFCSP-12B
LFCSP16   MO-220WEED-6       LFCSP-16

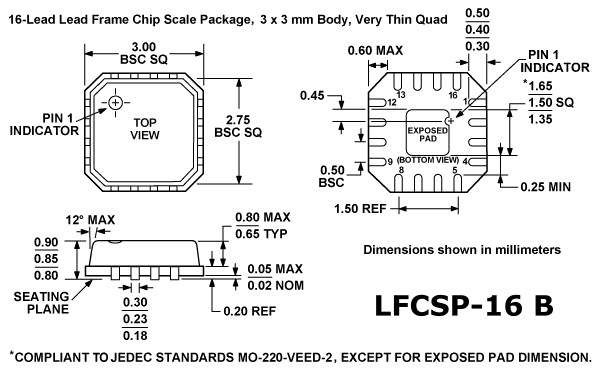

LFCSP16B   MO-220VEED-2       LFCSP-16B

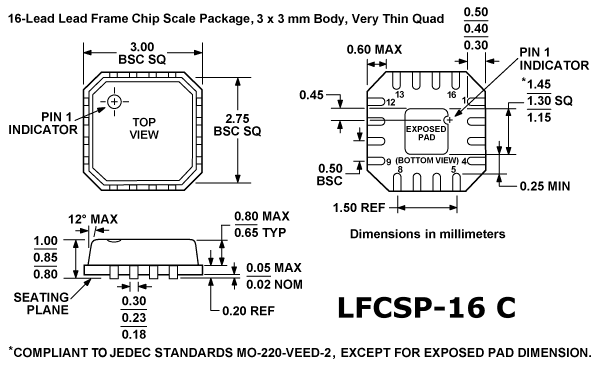

LFCSP16C   MO-220VEED-2       LFCSP-16C
LFCSP16D           LFCSP-16D

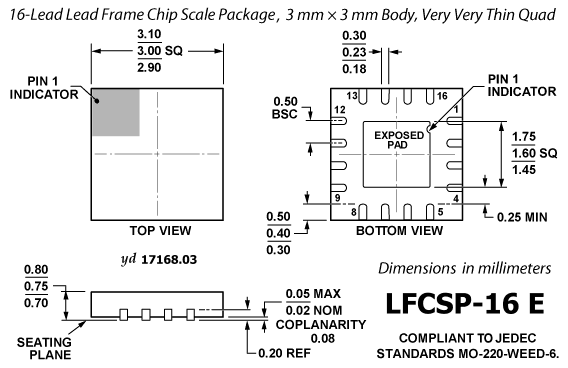

LFCSP16E   MO-220WEED-6       LFCSP-16E
MO-220VEED   MO-220VEED-2       (LFCSP-16)

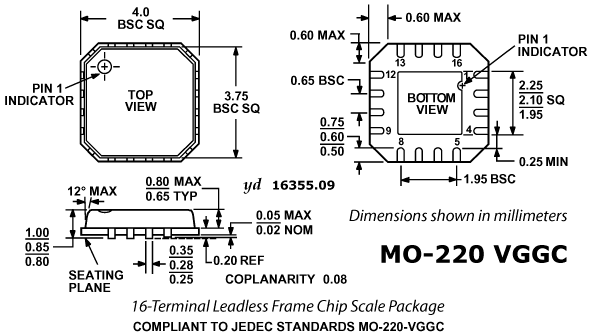

MO-220VGGC   MO-220VGGC       (LFCSP-16)

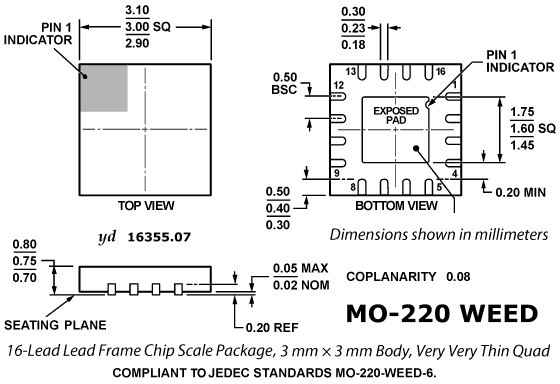

MO-220WEED   MO-220WEED-6       (LFCSP-16)

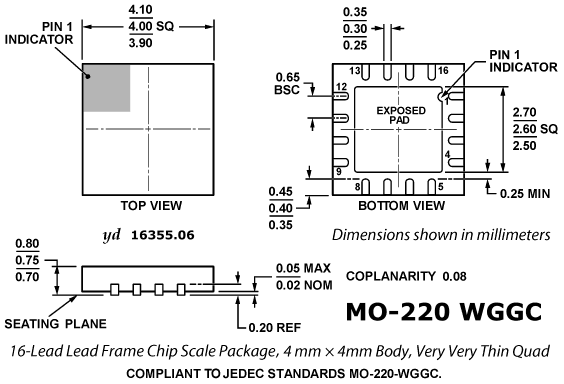

MO-220WGGC   MO-220WGGC       (LFCSP-16)
MO-220VGGD   MO-220VGGD-2       (LFCSP-24)

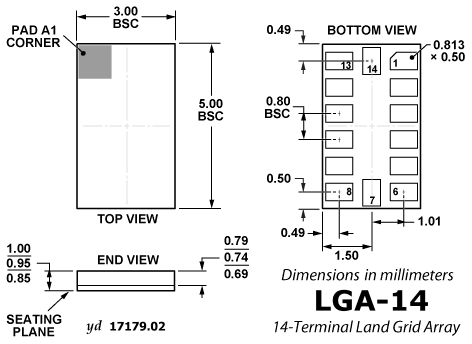

LGA-14           LGA-14

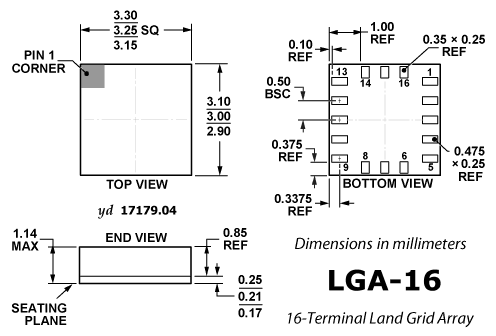

LGA-16           LGA-16
LGA-16A           LGA-16A
LGA-16B           LGA-16B
LGA-32           LGA-32
LGA-71           LGA-71
LGA-113           LGA-113
LGA-133           LGA-133

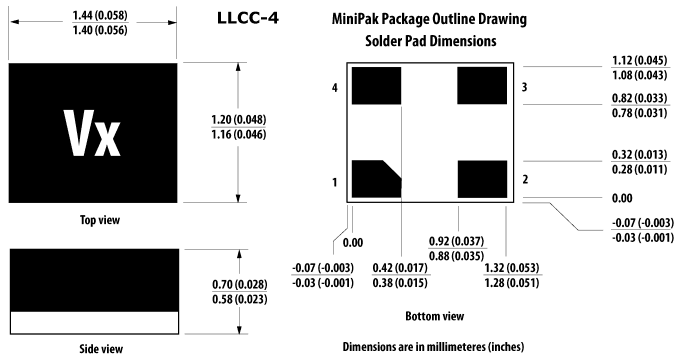

LLCC-4           LLCC-4
LPCC-6   MO-229       LPCC-6
LPCC-8   MO-229       LPCC-8
LPCC-16   MO-229       LPCC-16

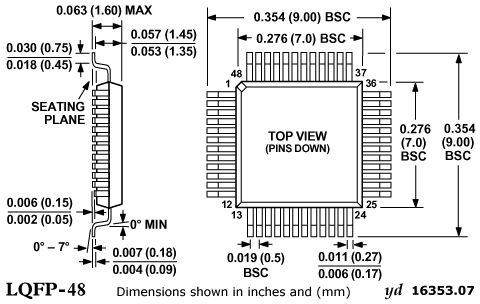

LQFP-48           LQFP-48

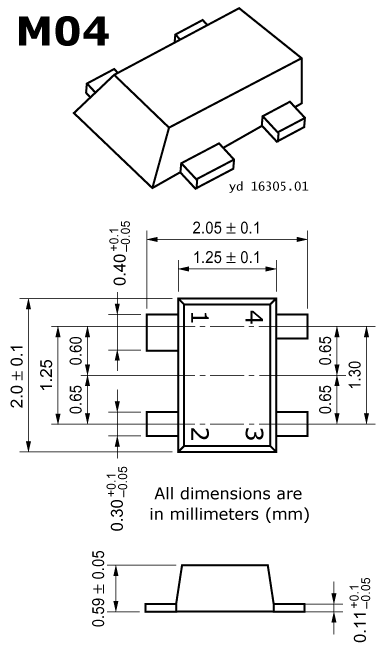

M04           M04
MCPH3           MCPH3

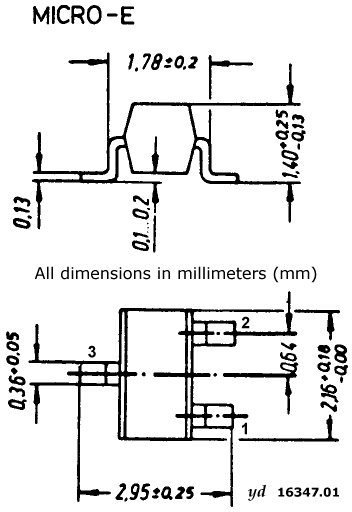

Micro-E           Micro-E

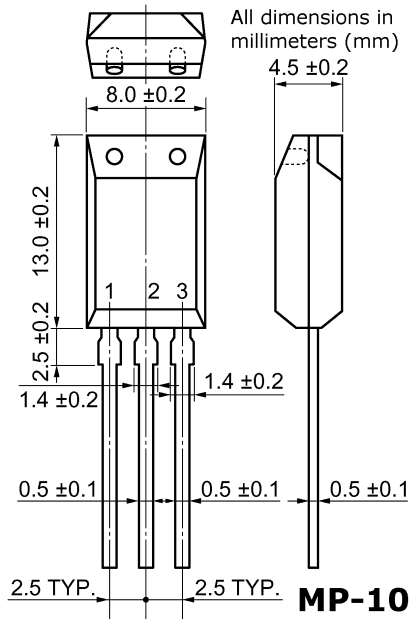

MP-10           MP-10
MSOP-8   MO-187AA       MSOP-8

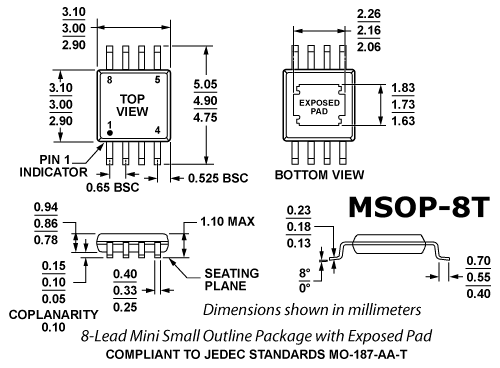

MSOP-8T   MO-187AA-T       MSOP-8T

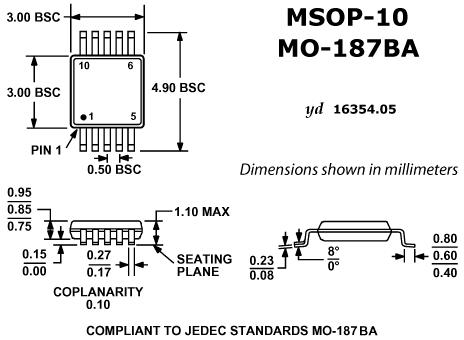

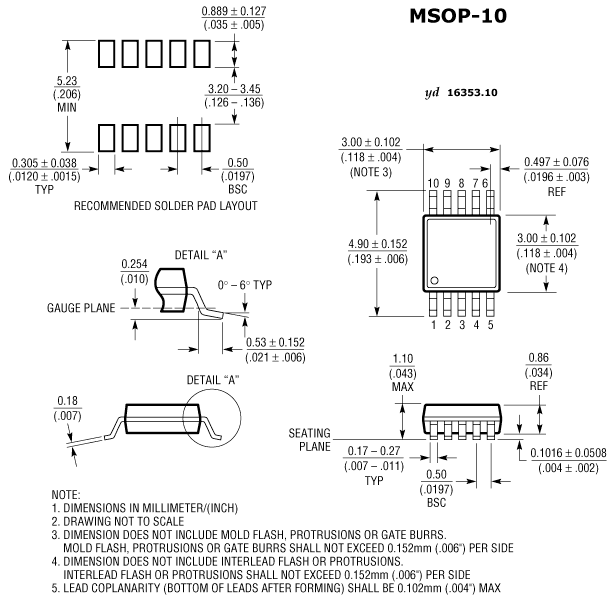

MSOP-10MO-187BA   MO-187BA       MSOP-10
MSOP-10T   MO-187BA-T       MSOP-10T
MSOP-12           MSOP-12

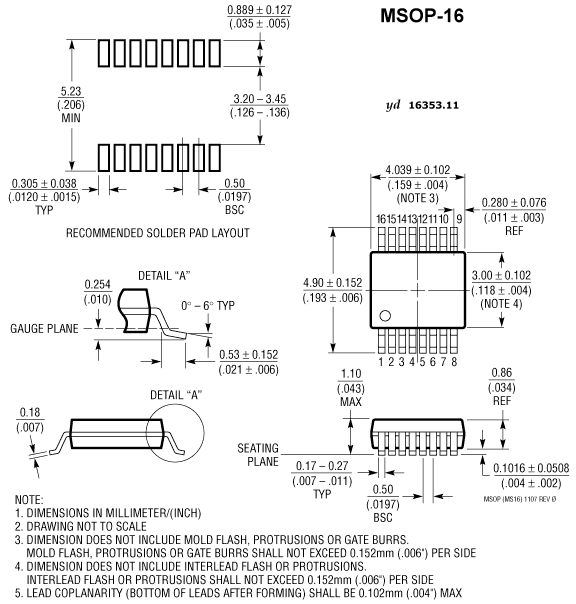

MSOP-16           MSOP-16
MW-4           MW-4

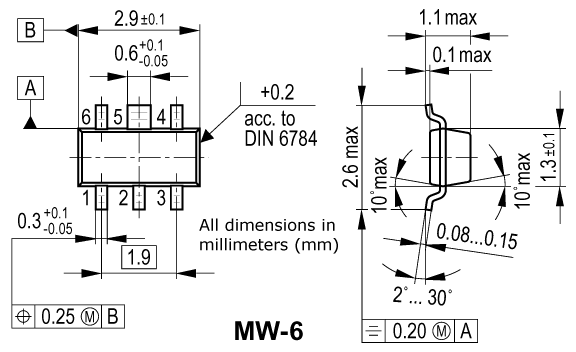

MW-6           MW-6
PLP-8B           PLP-8B

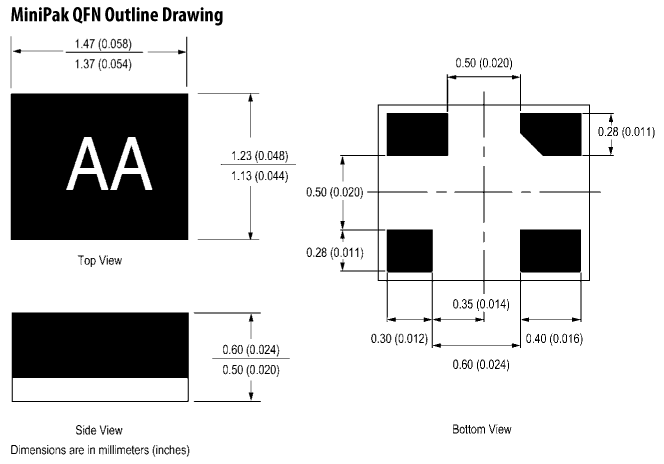

QFN-4           QFN-4
QFN-8           QFN-8
QFN-12           QFN-12

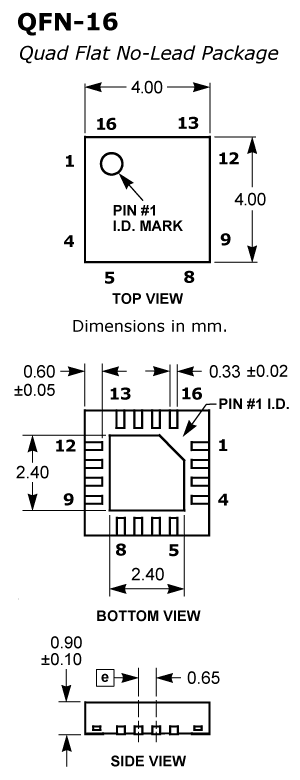

QFN-16           QFN-16
QFN-20           QFN-20
QFN-24           QFN-24
QFN-28           QFN-28

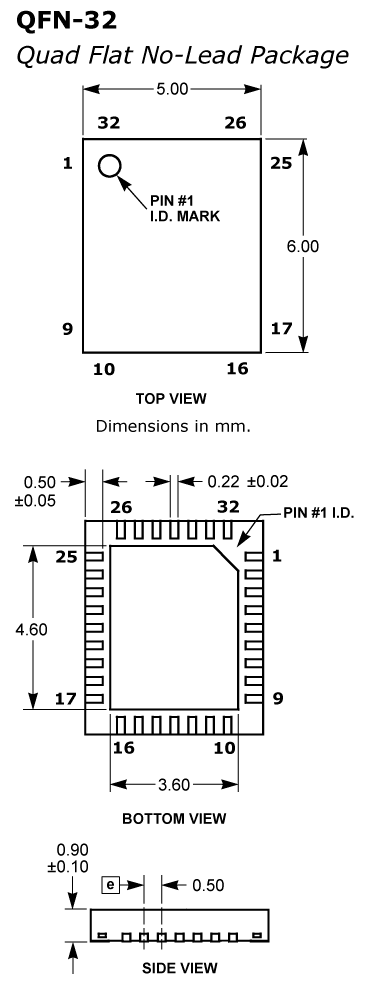

QFN-32           QFN-32
QFN-36           QFN-36
QFN-38           QFN-38
QFN-40           QFN-40
QFN-44           QFN-44
QFN-48           QFN-48
QFN-52           QFN-52

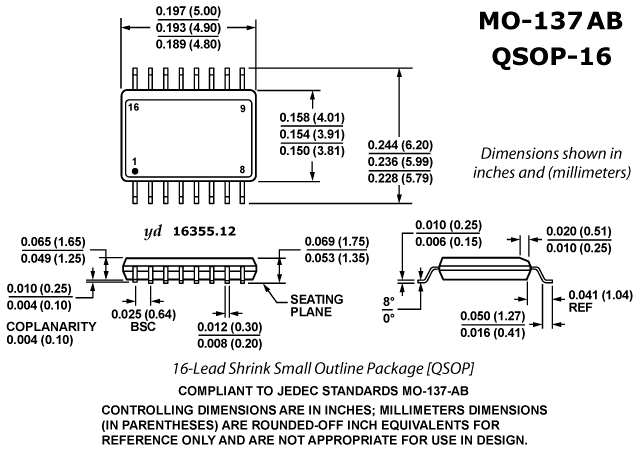

MO-137AB   MO-137AB       QSOP-16
SCD-80           SCD-80
SCT-595           SCT-595
SCT-598           SCT-598

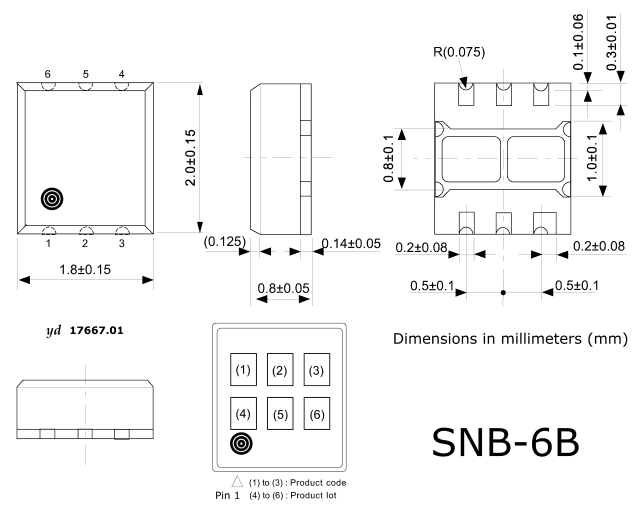

SNB-6B           SNB-6B

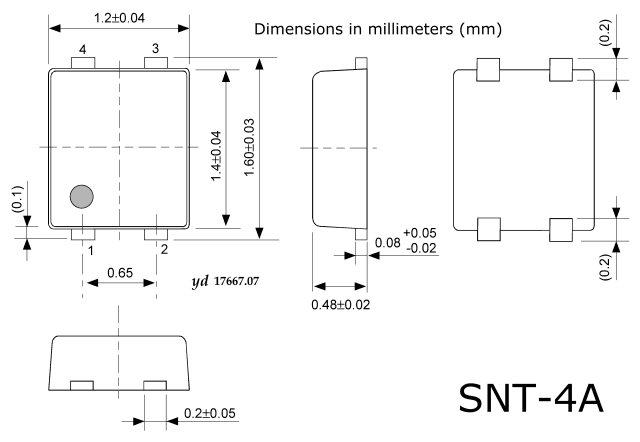

SNT-4A           SNT-4A

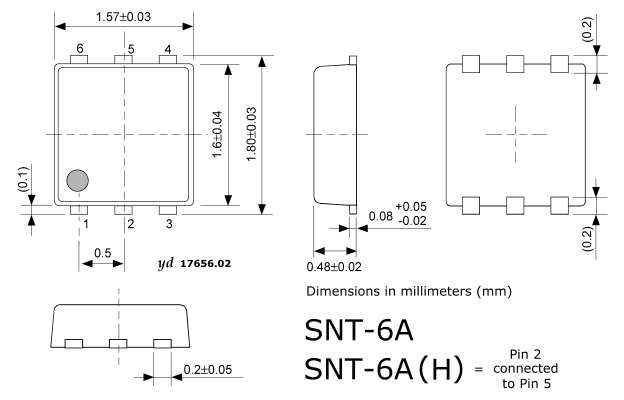

SNT-6A           SNT-6A
SNT-8A           SNT-8A
SON-8A           SON-8A
SON-10B           SON-10B

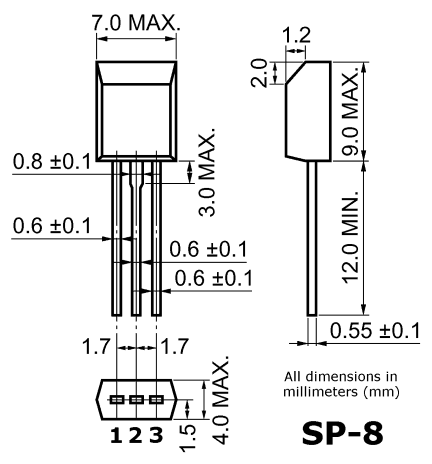

SP-8           SP-8
SSFP-3         SC-81 SSFP-3

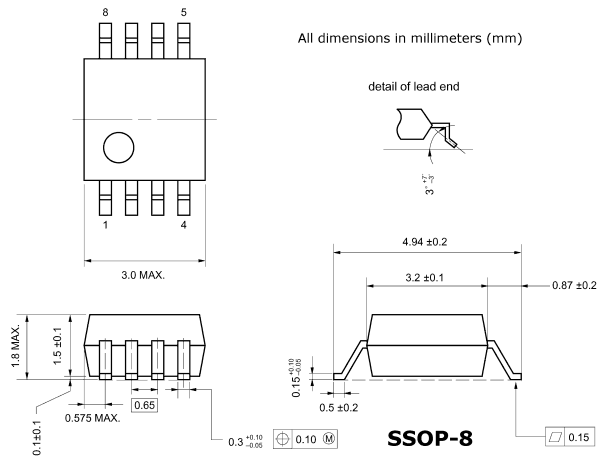

SSOP-8           SSOP-8

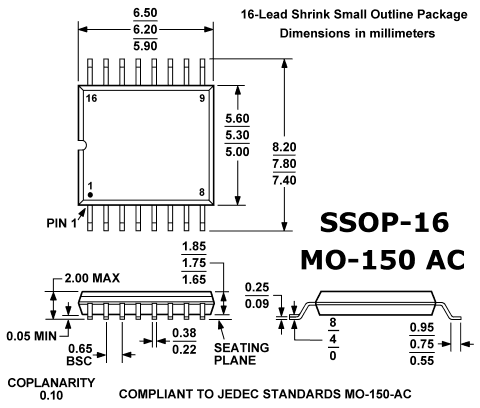

SSOP-16   MO-150AC       SSOP-16
SSOP-20   MO-150AE SOT-339-1     SSOP-20

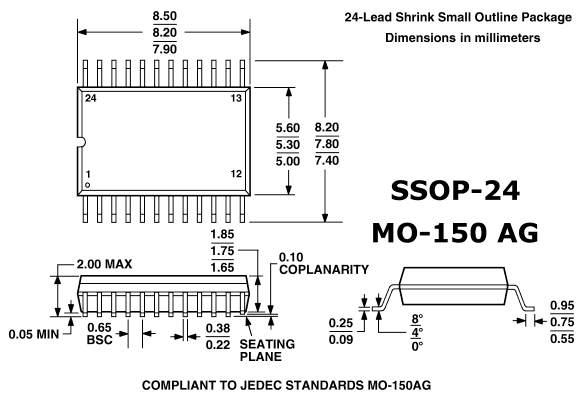

SSOP-24   MO-150AG       SSOP-24
SSOP-28   MO-150AH       SSOP-28
SSOP-36           SSOP-36

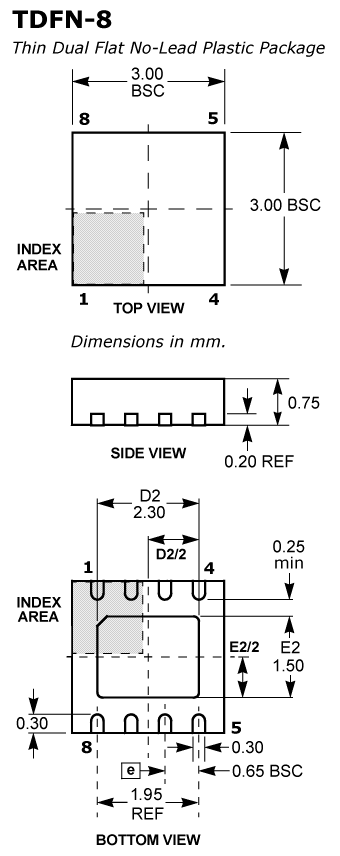

TDFN-8           TDFN-8

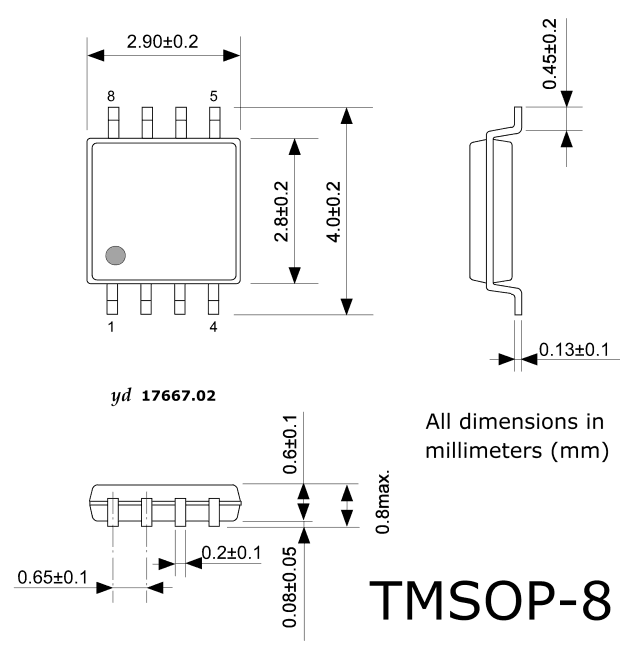

TMSOP-8           TMSOP-8
TQFN-8           TQFN-8
TQFN-10           TQFN10
TQFN-12           TQFN12
TQFN-14           TQFN14
TQFN-16           TQFN16
TSFP-4           TSFP-4
TSMT3           TSMT3
TUMT3           TUMT3
UCSP4           UCSP4
UCSP8           UCSP8
UCSP9           UCSP9
UCSP12           UCSP12

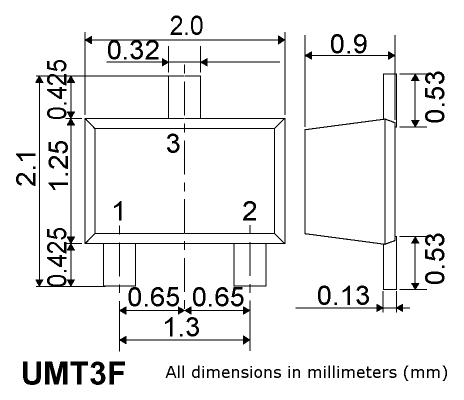

UMT3F           UMT3F
UTDFN-6   MO-229       UTDFN-6
UTDFN-6C           UTDFN-6 COL

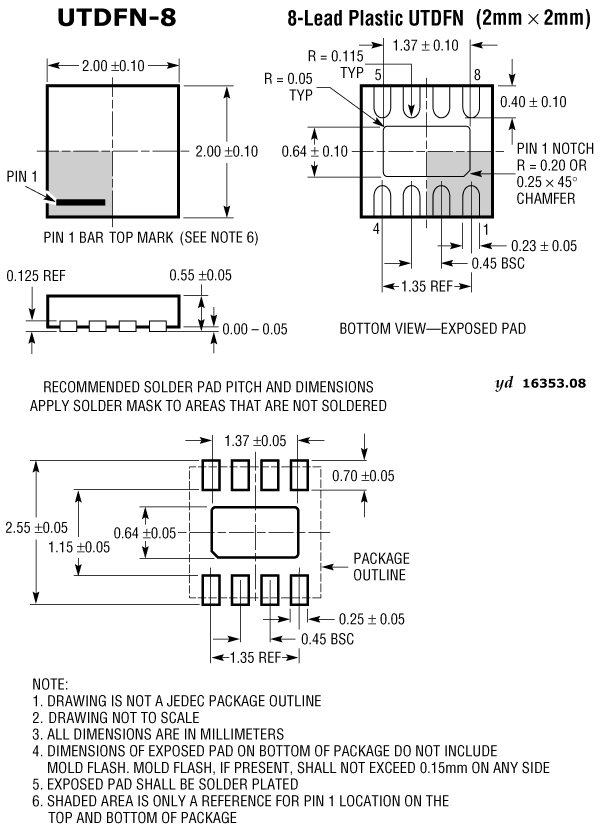

UTDFN-8           UTDFN-8

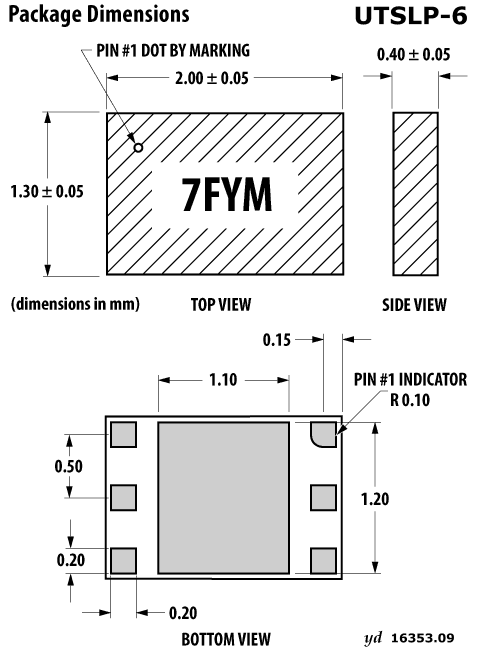

UTSLP-6           UTSLP-6
VMN3           VMN3

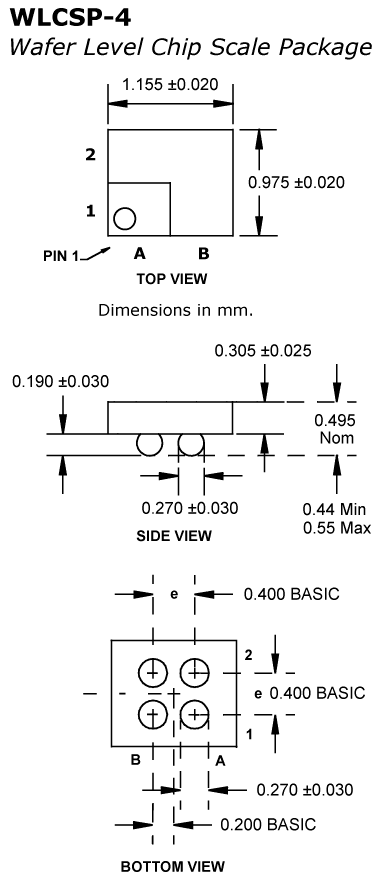

WLCSP-4           WLCSP-4

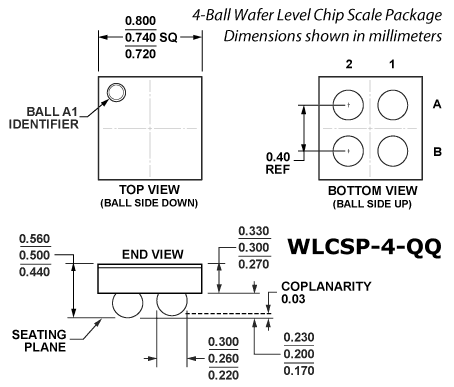

WLCSP-4QQ           WLCSP-4QQ

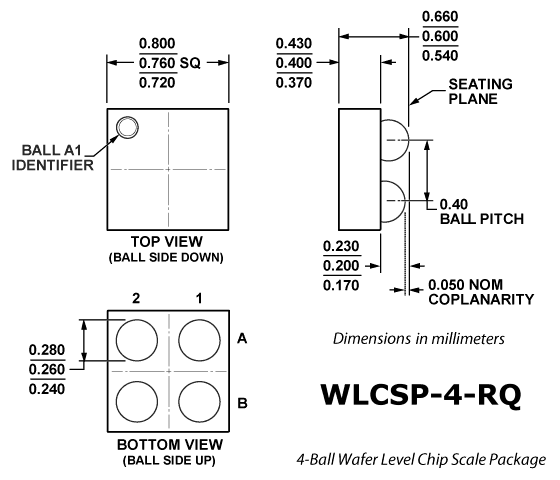

WLCSP-4RQ           WLCSP-4RQ

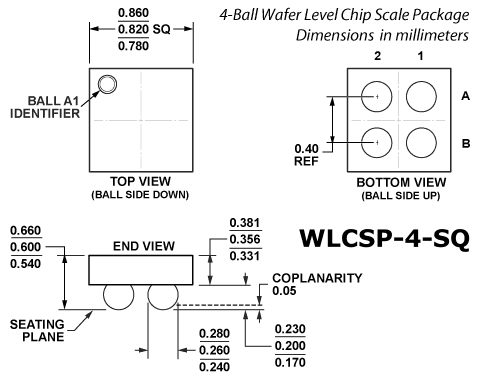

WLCSP-4SQ           WLCSP-4SQ
WLCSP-4TQ           WLCSP-4TQ
WLCSP-4TR           WLCSP-4TR

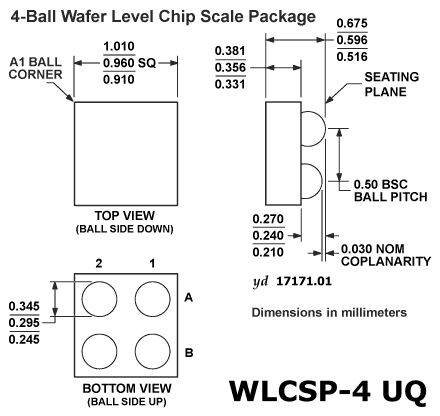

WLCSP-4UQ           WLCSP-4UQ

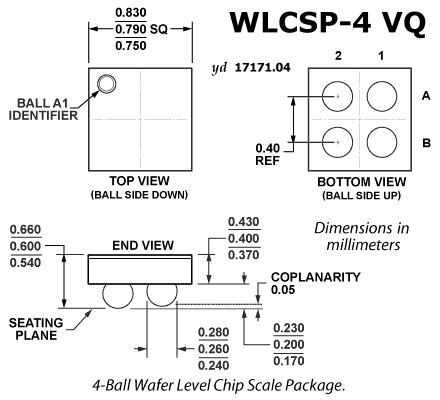

WLCSP-4VQ           WLCSP-4VQ

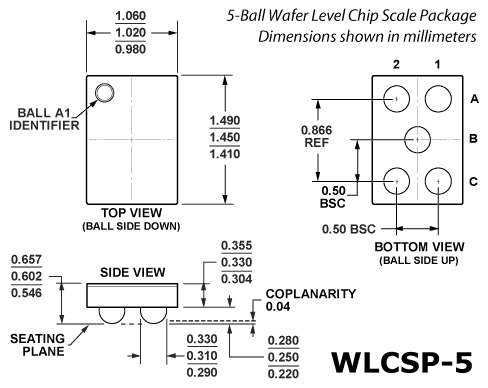

WLCSP-5           WLCSP-5

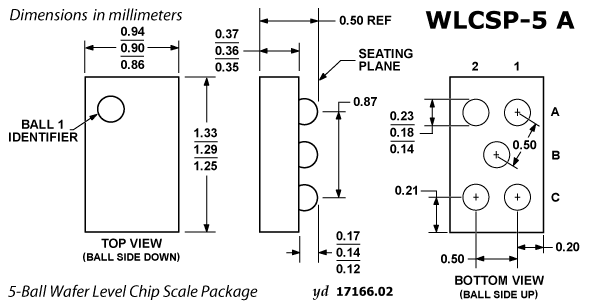

WLCSP-5A           WLCSP-5A

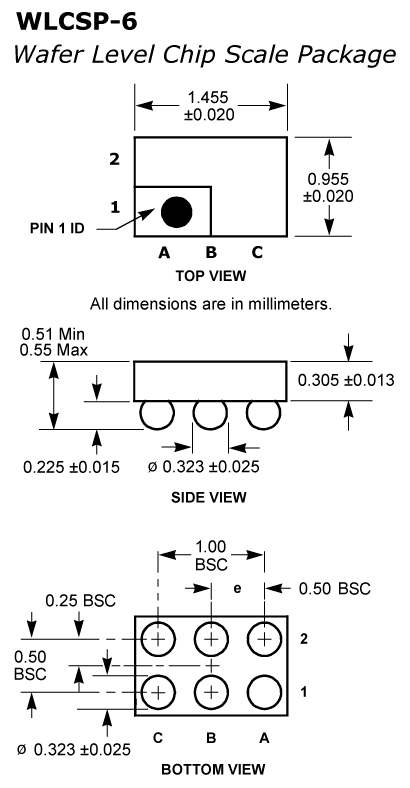

WLCSP-6           WLCSP-6

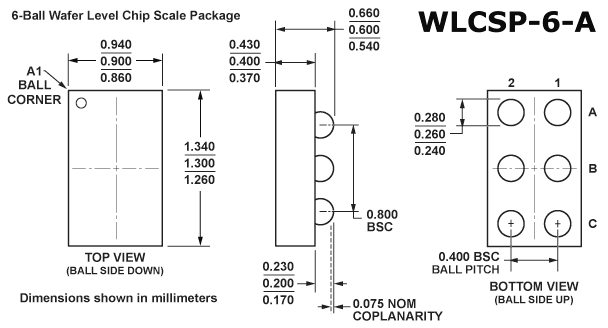

WLCSP-6A           WLCSP-6A
WLCSP-6AA           WLCSP-6AA

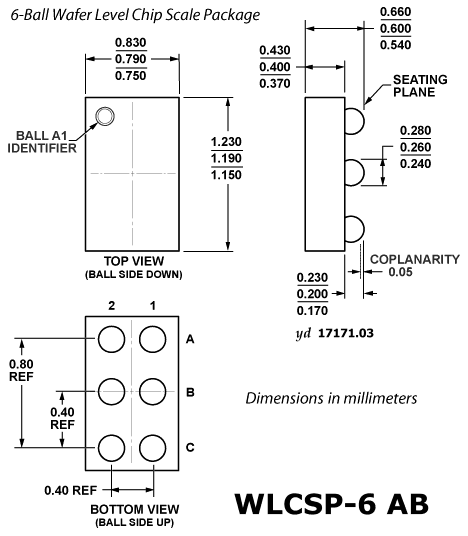

WLCSP-6AB           WLCSP-6AB
WLCSP-6TR           WLCSP-6TR
WLCSP-6UR           WLCSP-6UR
WLCSP-8           WLCSP-8

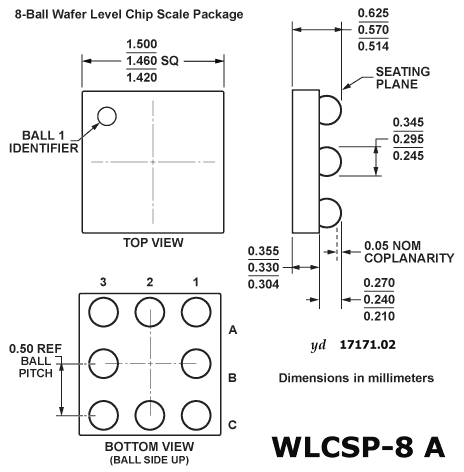

WLCSP-8A           WLCSP-8A

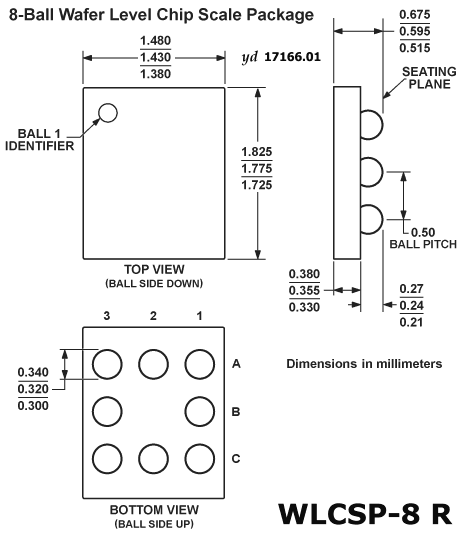

WLCSP-8R           WLCSP-8R

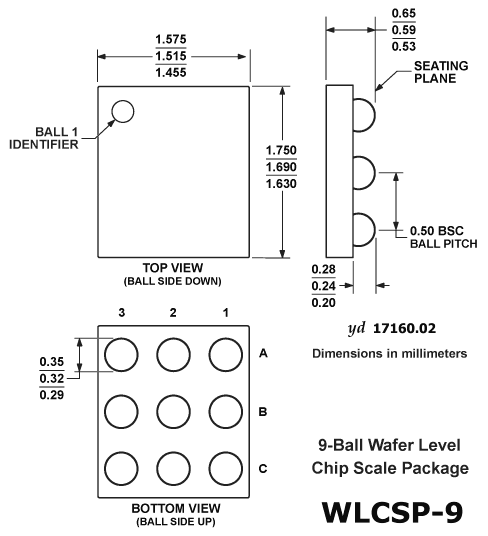

WLCSP-9           WLCSP-9

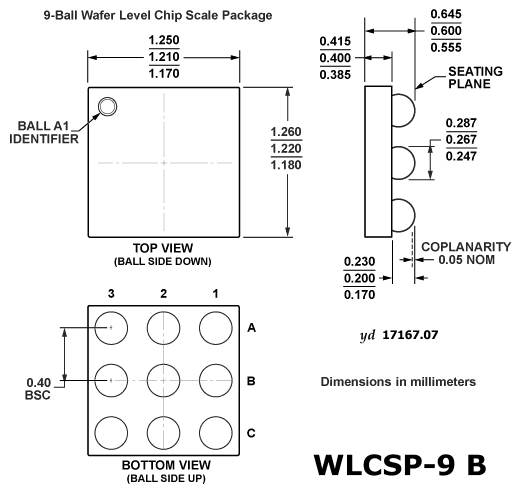

WLCSP-9B           WLCSP-9B

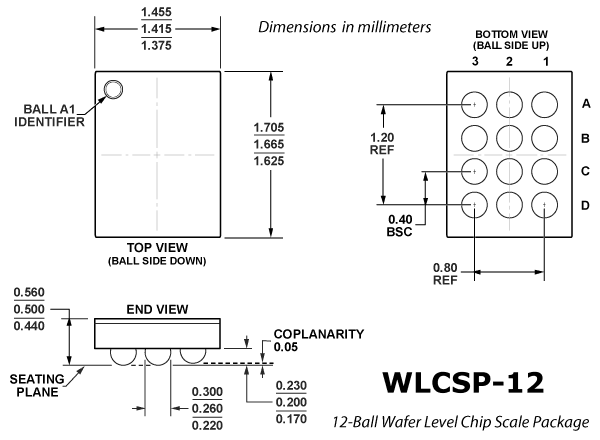

WLCSP-12           WLCSP-12

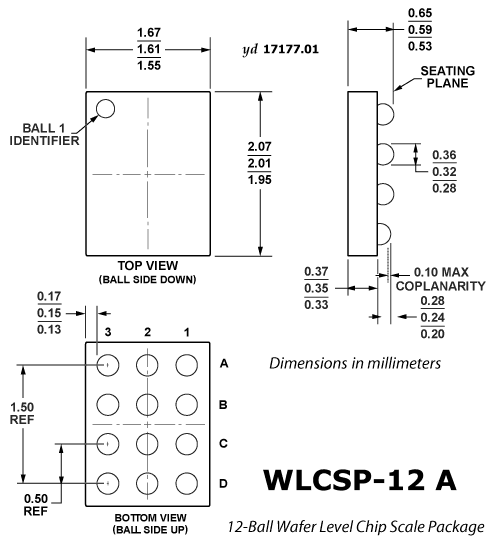

WLCSP-12A           WLCSP-12A
WLCSP-12AA           WLCSP-12AA

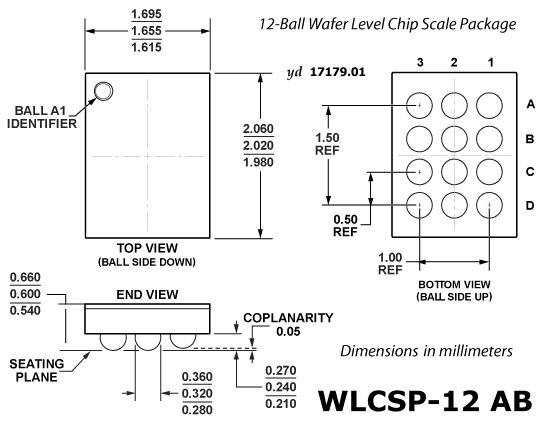

WLCSP-12AB           WLCSP-12AB

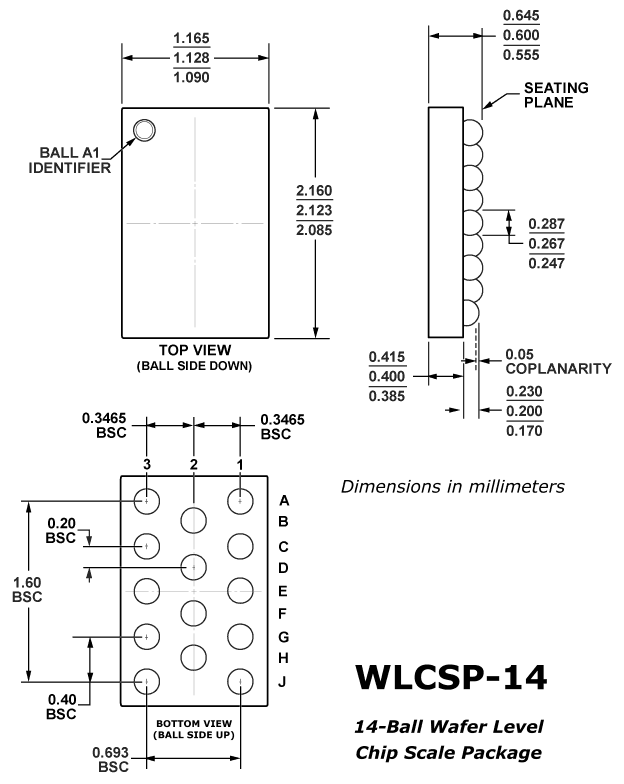

WLCSP-14           WLCSP-14

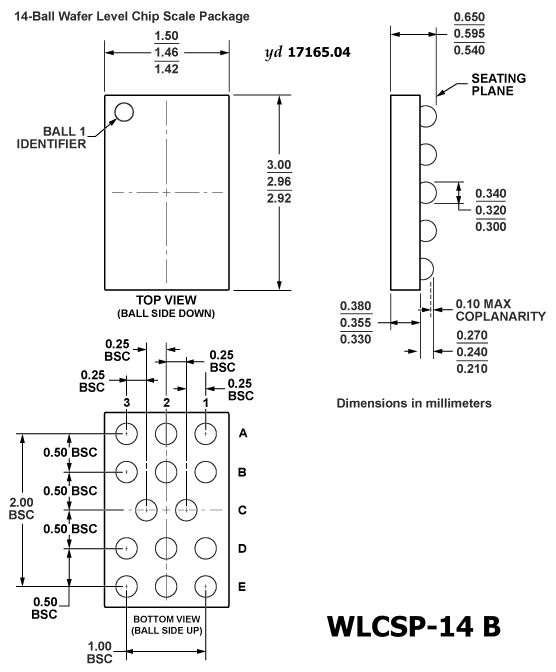

WLCSP-14B           WLCSP-14B

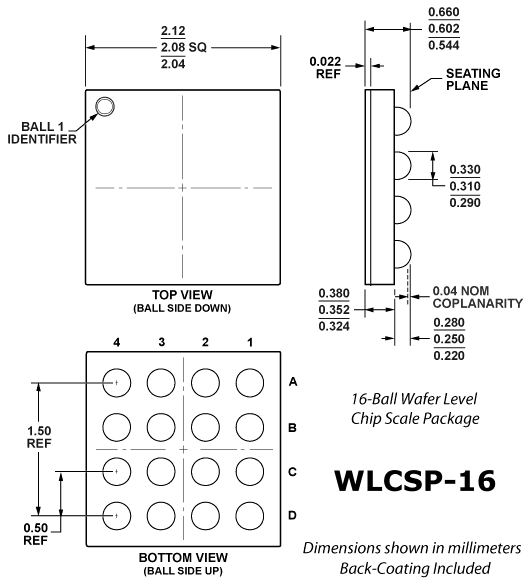

WLCSP-16           WLCSP-16

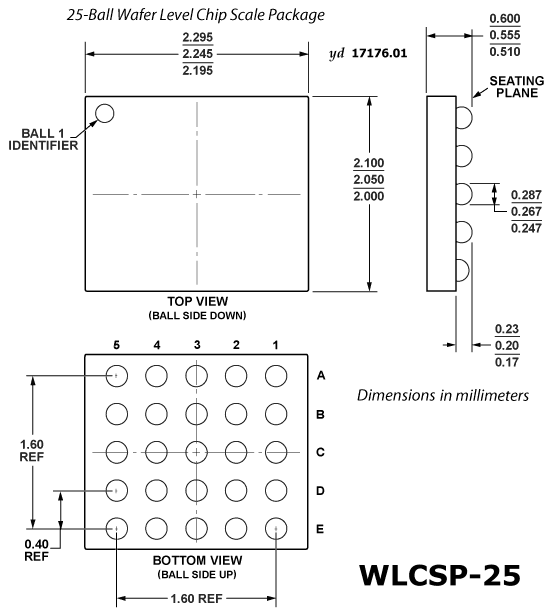

WLCSP-25           WLCSP-25

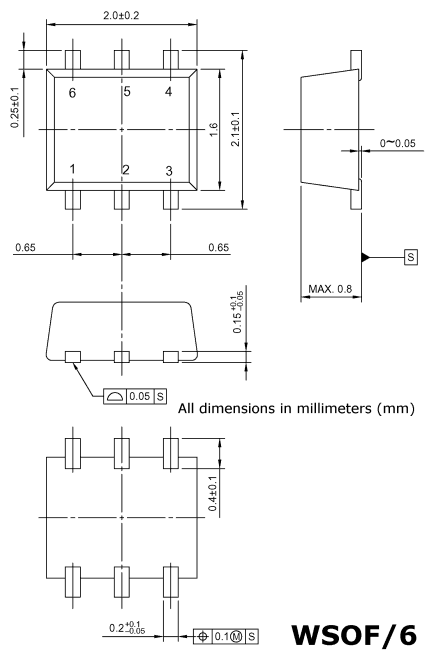

WSOF/6           WSOF/6
XSLP04           XSLP04

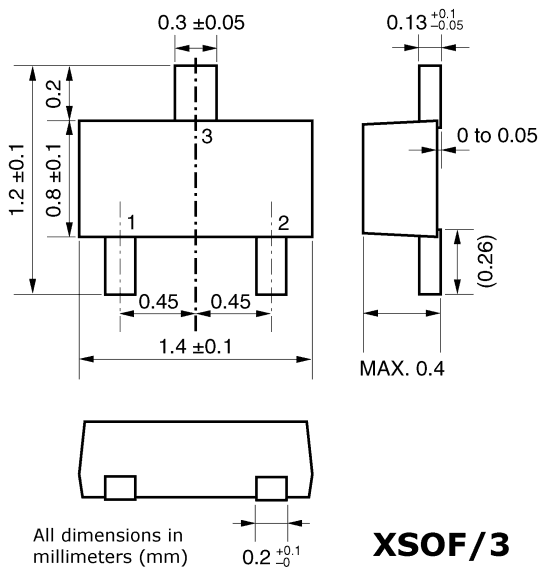

XSOF/3         (SC-81) MFPAK XSOF/3
D2B1 D2B1
D2B2 D2B2
D2B4 D2B4
L2F5 L2F5

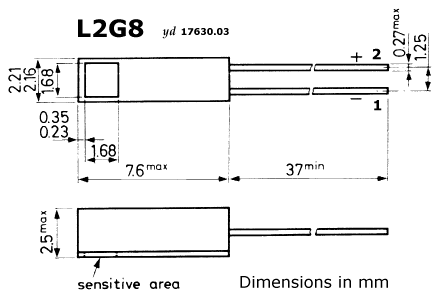

L2G8 L2G8

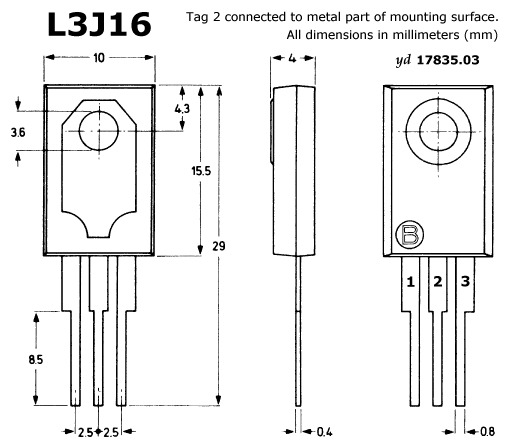

L3J16 L3J16
L3K17 L3K17 (TOP-66)       Case 199
L3Z2 L3Z2         U-32

A.7.6
 Chips ohne Gehäuse
Unpackaged Chips

Bild kyte JEDEC - Old ProElectron DIN JEDEC - New Spezial
BBD6             BBD-6

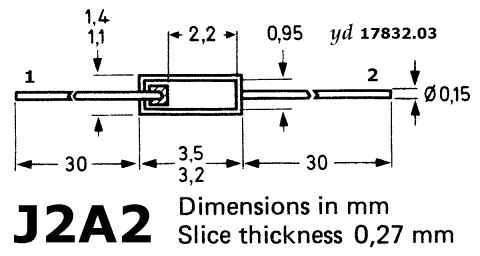

J2A2 J2A2
J2A7 J2A7

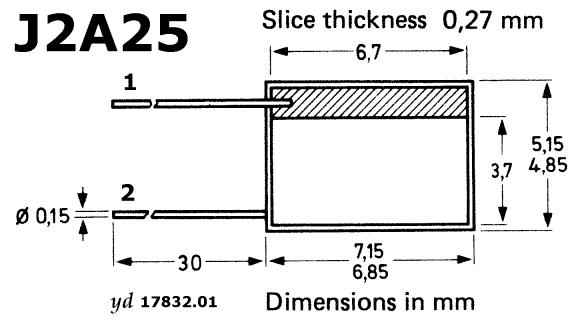

J2A25 J2A25
J2A32 J2A32

Vorige Seite - Previous Page Seitenanfang - Top of Page Inhalt - Table of Contents Start - Top of Document Nächste Seite - Next Page

Copyright © 2016Franz Hamberger, Berlin, Germany

OC604 spez. ASY30 OA150 OC816 KT801B AF102 EM120 KT904B OA5
MP25B OA70 BU208 MGT108 OC612 ALZ10
