Messungen am HF-Clipper Typ D

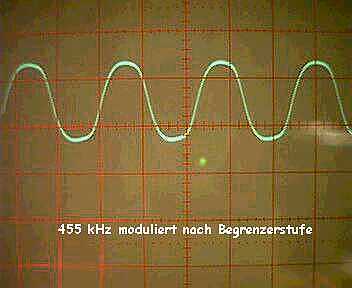

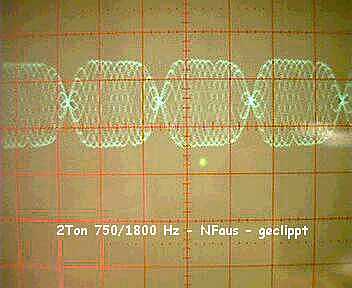

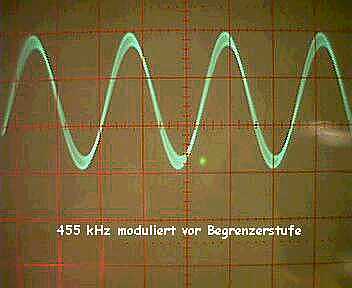

moduliertes 455 kHz Signal vor Clipperstufe moduliertes 455 kHz Signal begrenztnicht begrenztes Zweitonsignal am NF - Ausgang Zweitonsignal am NF-Ausgang begrenzt mittlerer ClippgradSprachmoduliertes ZF-Signal geclippt - ungeclippt
Videoclip eines geclippten HF-Signals

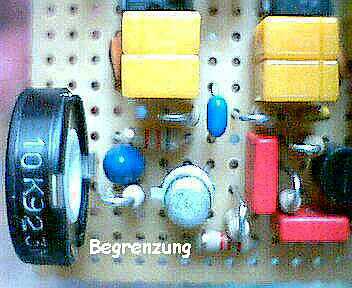

BFO - Stufe des Typ D Begrenzerstufe Typ D mit Dual FETEingang- Mischer- und ZF-Stufe Typ D Lötseite in Lötwursttechnik Typ D
