Parabolic Dish Ring Feed

(C) DL4MEA 07/1998

D: Zur Speisung eines Parabolspiegels mit kleinem f/D (etwa 0.4) eignet sich ein Ring Feed. Dieses hat den Vorteil einer sehr breiten Ausleuchtung in beiden Achsen bei einer sehr geringen Abschattung des Spiegels. Es besitzt lineare Polarisation. Ein solches wurde von DJ9HO in den UHF-Unterlagen beschrieben, ist dort aber ohne Maßangaben abgebildet.  Bei dem von mir gebauten handelt es sich jetzt einfach um eine Ganzlambda-Schleife, die vor einem Reflector mit Lamda/halbe Durchmesser angeordnet ist. Der Abstand zwischen Reflektor und Loop beträgt Lambda/achtel. Das SWR wird durch den Abstand Reflektors zur Loop abgeglichen und ließ sich bei mir problemlos auf 1.1 auf 23cm abgleichen.  Die Diagramme zeigen die Simulation des Feeds mit NEC4WIN95. Diese wurde auf die optimale Resonanzfrequenz von 1325MHz bezogen, was aber nicht weit weg von 1296MHz ist.  Paul Wade, W1GHZ, hat mit seiner Erfahrung und NEC2 meine Ergebnisse verglichen und bestätigt.

E: For illuminating a parabolic dish with small f/D (around 0.4, not critical) a ring feed can be used. Its advantages are a wide illumination in both axis' without a large shadowing of the dish. It offers linear polarisation. Such a feed was described by DJ9HO in his VHF papers, but there without dimensions.

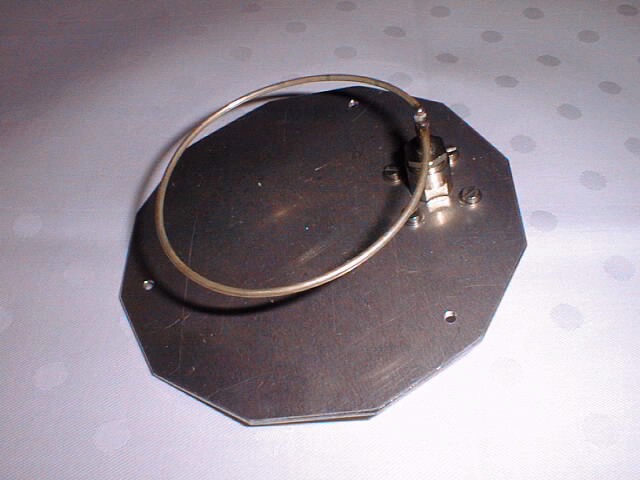

The one that I built is just a full wavelength round loop, which is situated in front of a reflector with half wavelength diameter. The distance between reflector and loop is wavelength/eigth. The SWR is adjusted by changing the distance between reflector and loop. Values of SWR=1.1 can be achieved without problems.

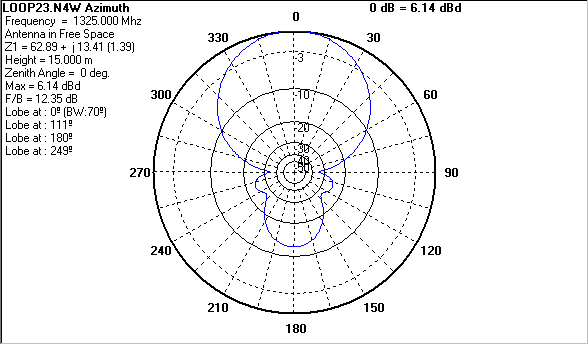

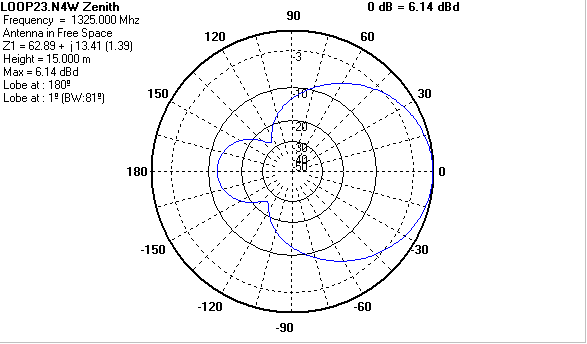

The diagrams show the simulation of the feed with NEC4WIN95. These were done on the optimum resonance frequency of 1325MHz, but thats not very far away from the 1296MHz needed.

Paul Wade, W1GHZ, verfied my results with his experience and NEC2 and confirmed my results.

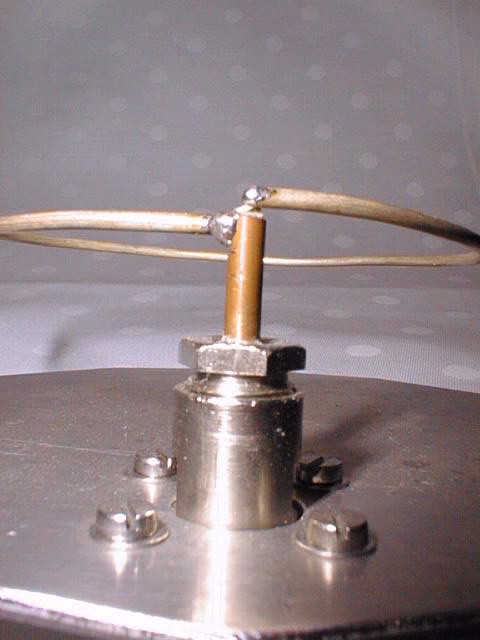

The connector, a short piece of semi rigid and then the loop	The 13cm feed mounted into a 60cm dish

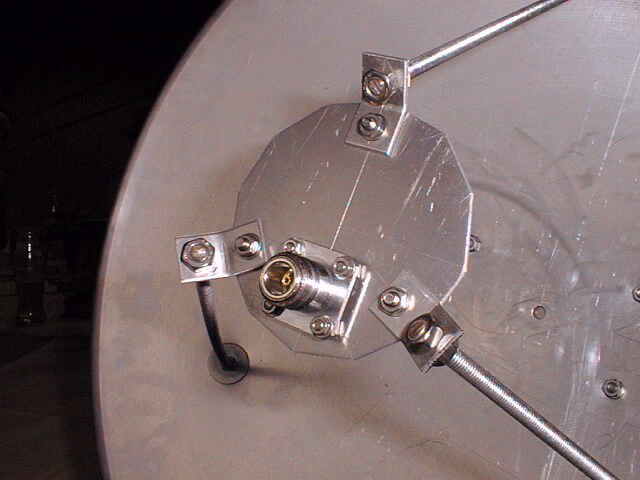

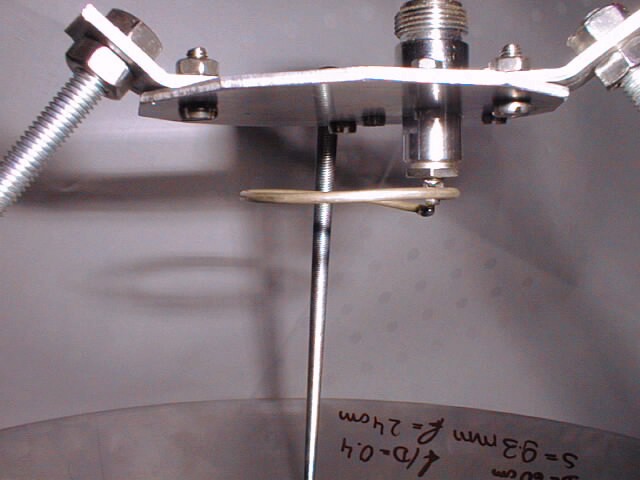

Side view of the mounted 13cm feed	Top view to the 13cm feed.

NEC4WIN95 Simulation Results:

NEC for Windows 95 Simulation File: LOOP23.N4W

Last updated 980831 by DL4MEA
