A 10 LED bar display (LEDBAR)

(C) DL4MEA 02/1998

10.02.1998    Creation

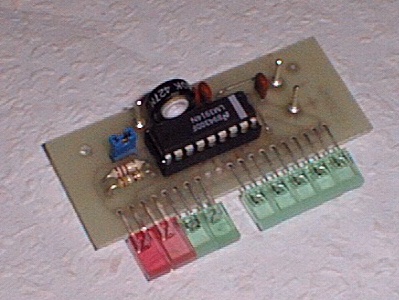

05.03.1998    Picture added

D: Bei dieser Schaltung handelt es sich um die Standardapplikation des LM3914 von National Semiconductor. Der IC ermöglicht den Aufbau einer LED-Zeile oder eines LED-Punkts mit wenigen externen Komponenten. Kaskadierung wird nicht unterstützt.


E: This circuit is the standard application of the LM3914 of National Semiconductor Company. It provides a LED bar or a single walking dot. Simply set Jumper JP1 to change between both modes. I did not add cascading possiblities.

Schematic:




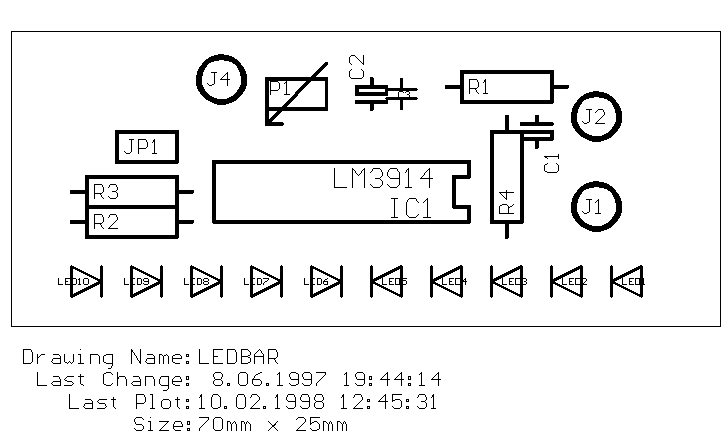

Picture: Place Plan

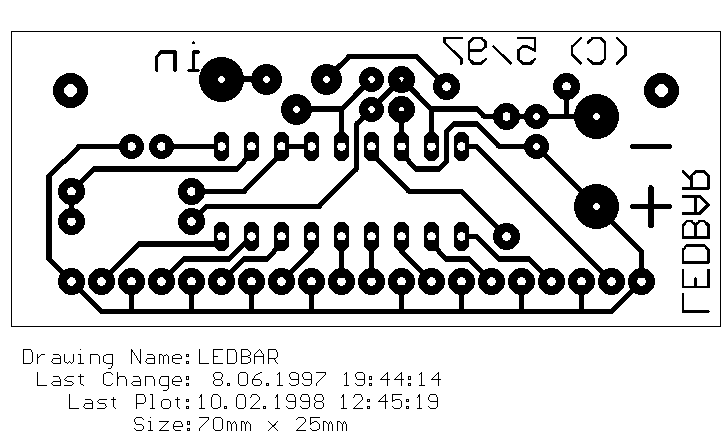

Picture: Solder Side (click on the image to get a Postscript file)
