A High Voltage Stabilsator using MOSFET Transistors

 D: Auszug aus cq-DL 01/1991. Die Schaltung dient zur Stablisierung von Hochspannung bis zu 1000V. Diese Schaltung ist an meiner 70cm-K2RIW mit 2 Stück 4CX250 seit vielen Jahren für Gitter-1 und Gitter-2 in bewährtem Einsatz.

E: This is an applicatioin of MOSFET transistors to act as voltage source up to 1000V. Its extracted from the german amateur radio club paper cq-DL 01/1991. I am using this at my 70cm K2RIW equipped with two 4CX250 tubes flawlessly for Grid1 and Grid2 since several years.

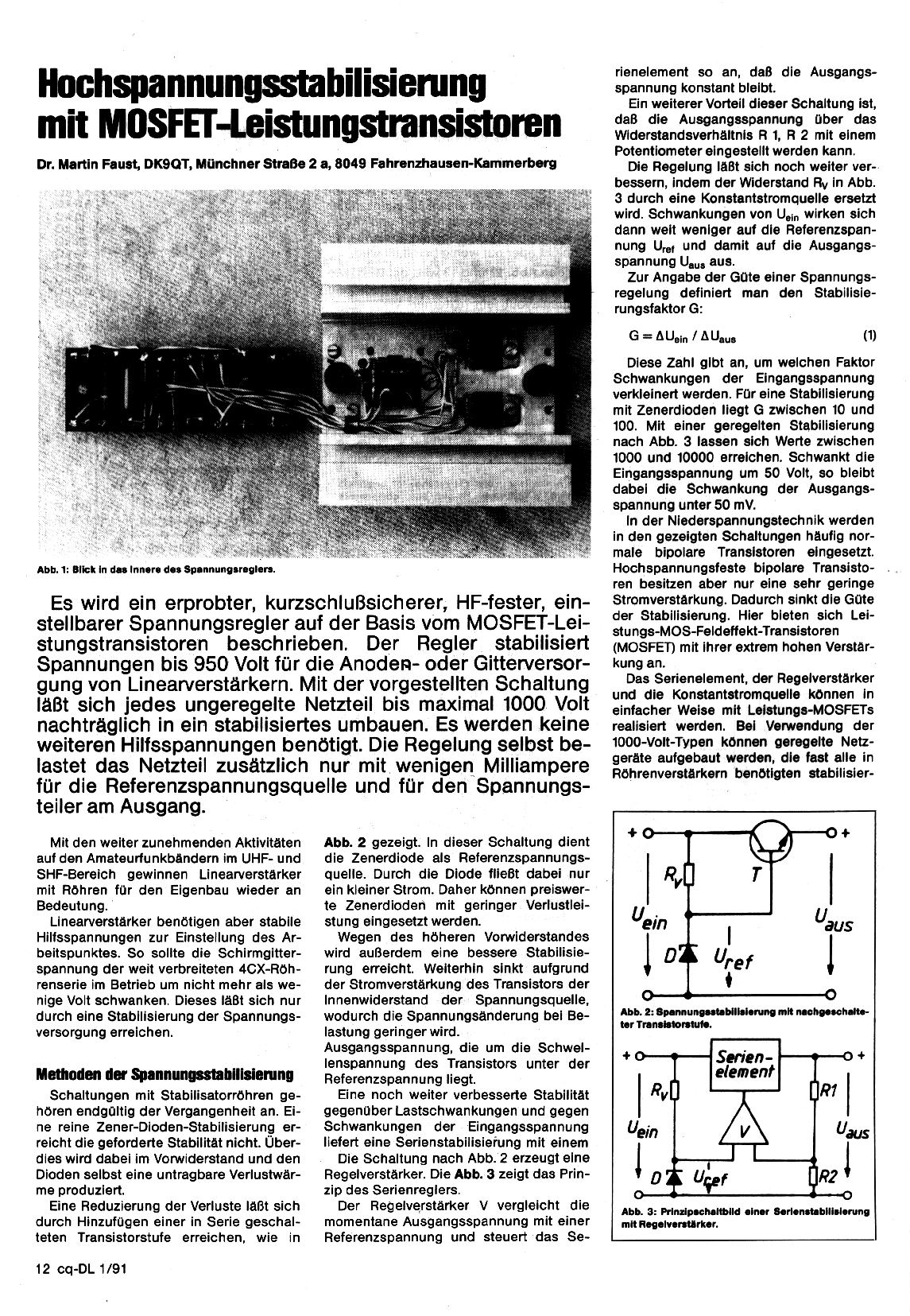

Page 1 (335k)

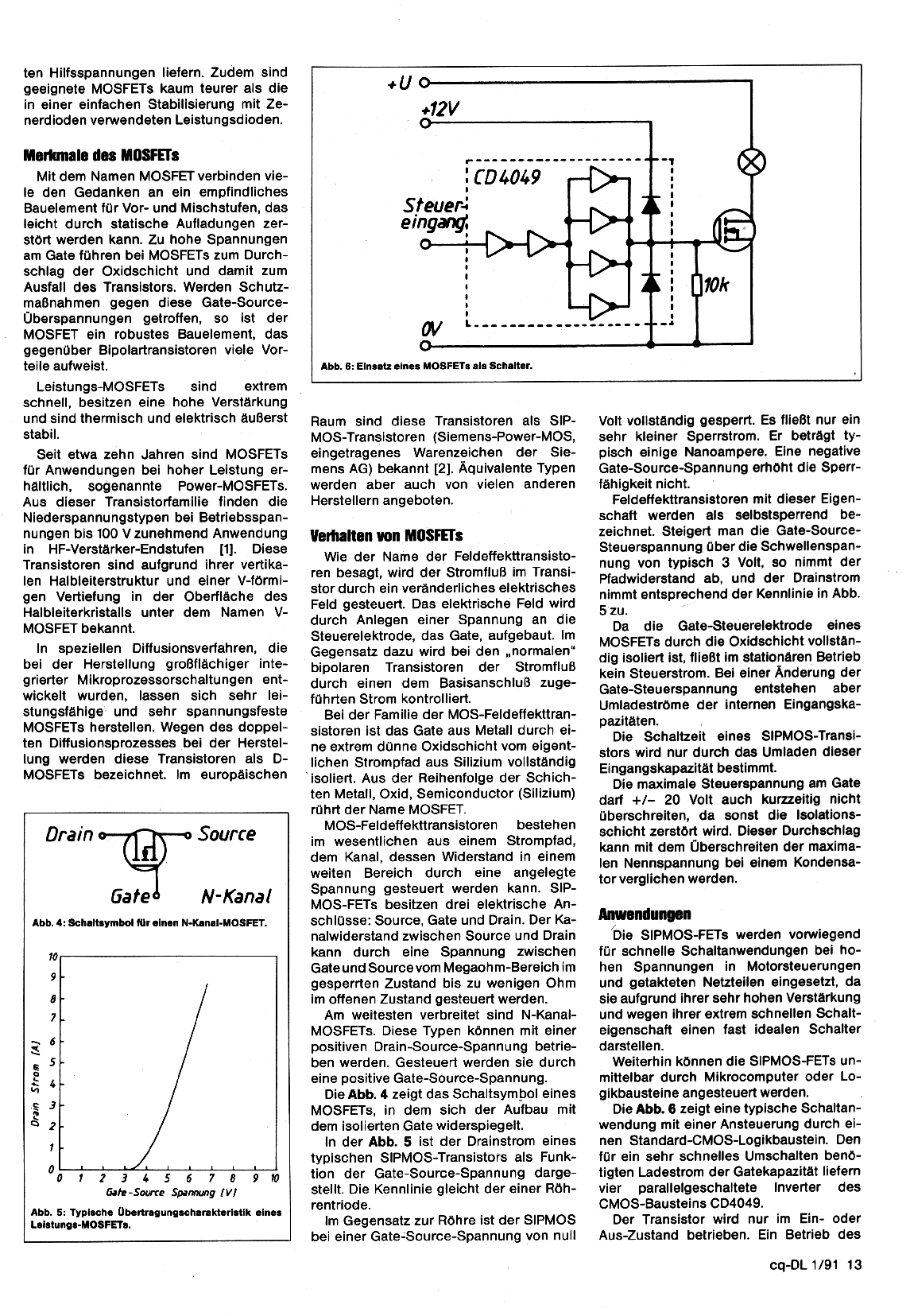

Page 2 (209k)

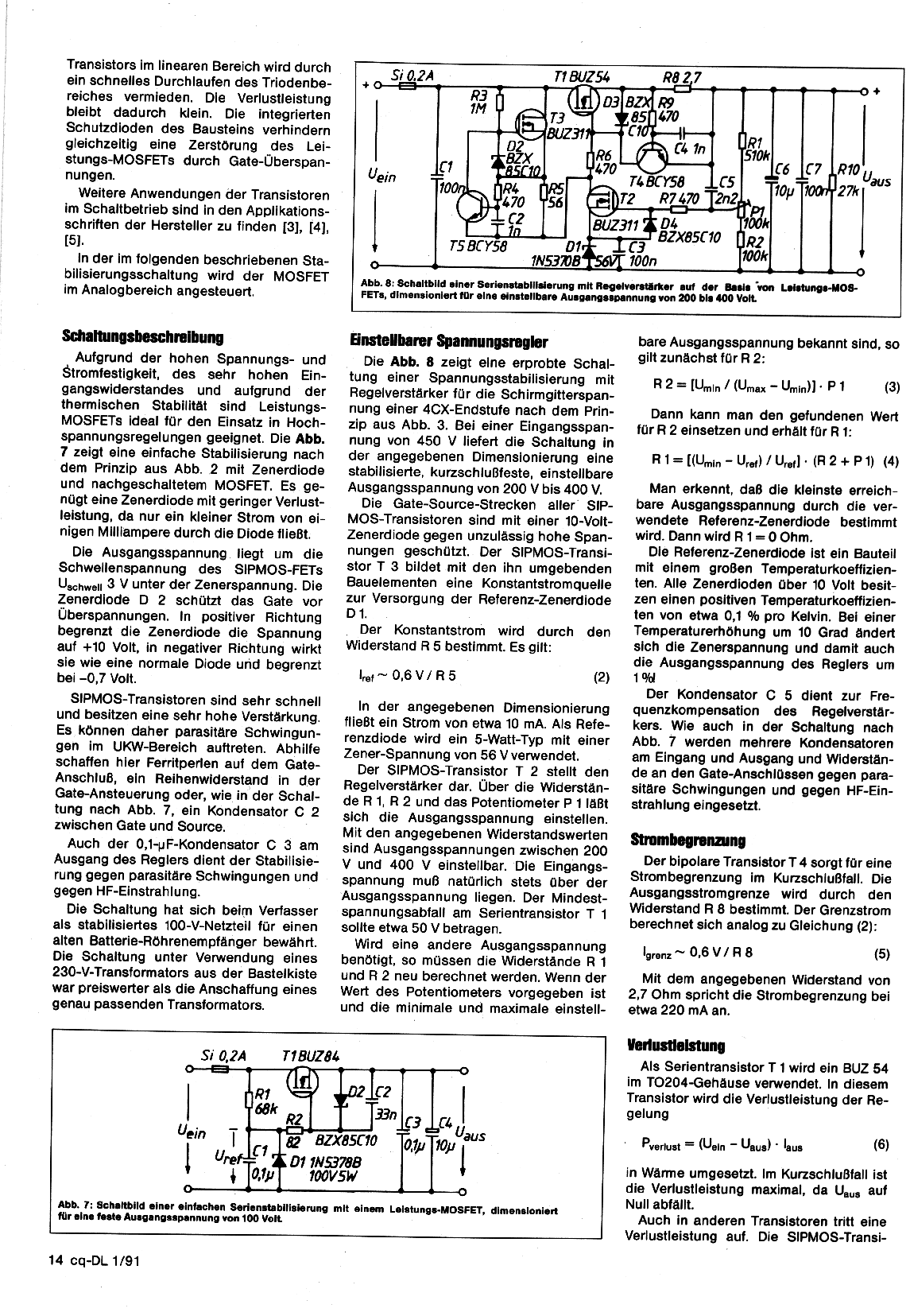

Page 3 (214k)

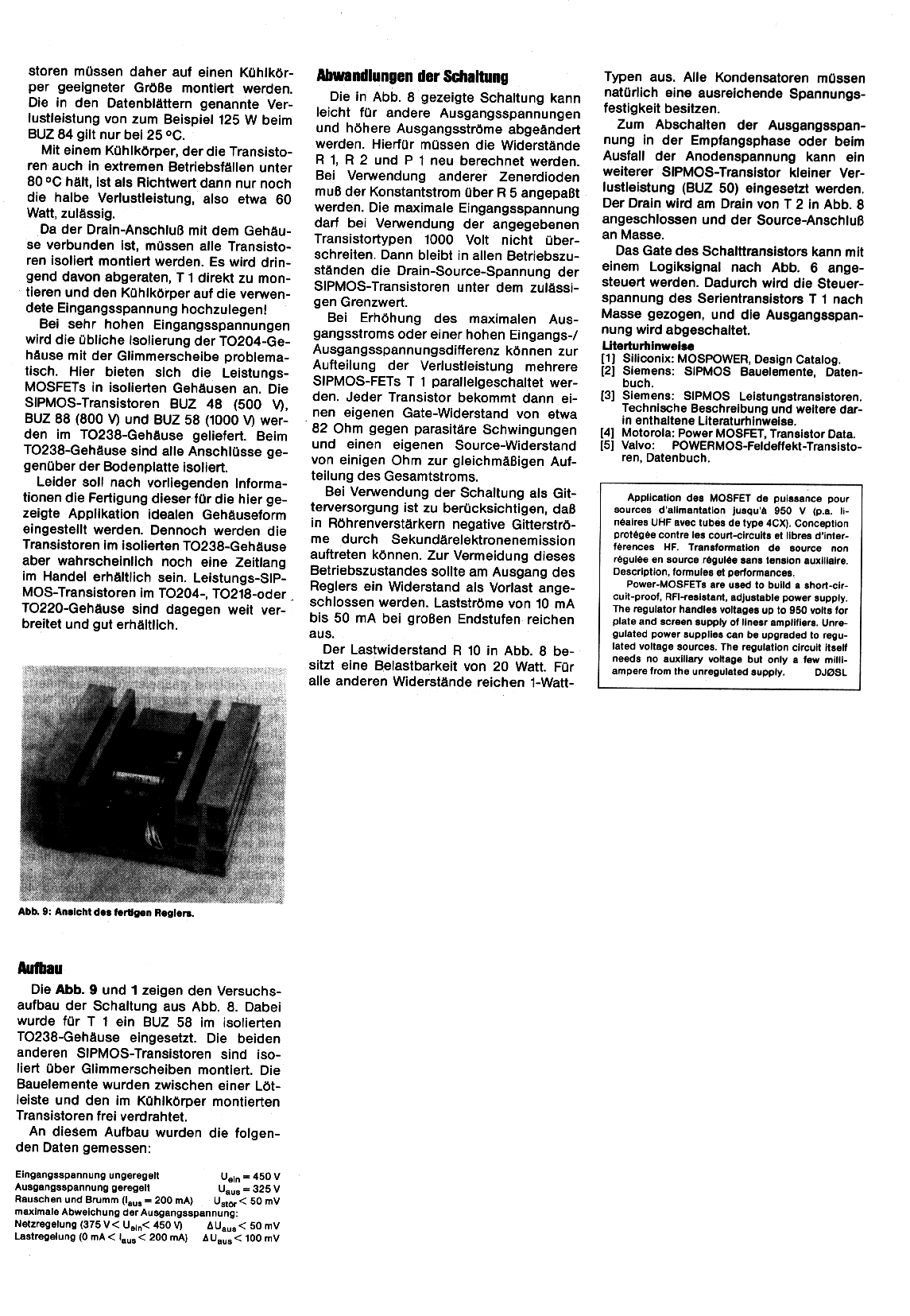

Page 4 (204k)
