External RX Input Modifcation for the Yaesu FT-847

(C) DL4MEA 09/1998

 D:  Beim Einsatz des FT847 mit einem externen Vorverstärker und Endstufen ist es zum Schutz des Vorverstärkers empfehlenswert, eine doppelte Kabelführung aufzubauen. Damit wird in der gesamten Anlage nur ein einziges Koaxrelais benötigt, und der Vorverstärker ist definitiv vor Sende-HF geschützt.

Die hier vorgestellte Modifikation erlaubt es jederzeit den FT847 wieder im Normalbetrieb einzusetzen.

E:  If the FT847 is used together with an external mast-mounted preamp, it is suggested to run two coax cables from the mast to the shack. Not only that you save costs for a several coax relays, but also you protect the preamp from any TX power.

The solution described here allows anytime to use the FT847 in the normal way.

FT847 RX signal flow before and after the modification:

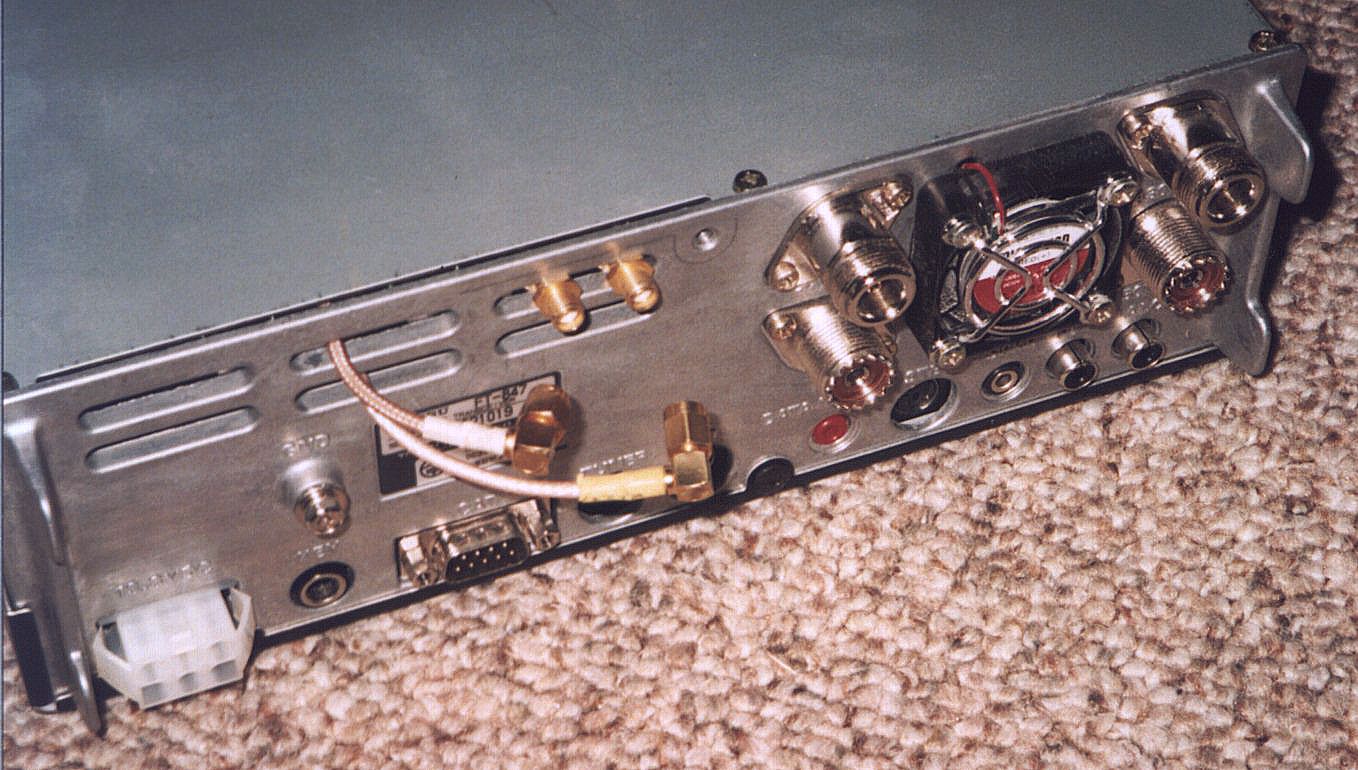

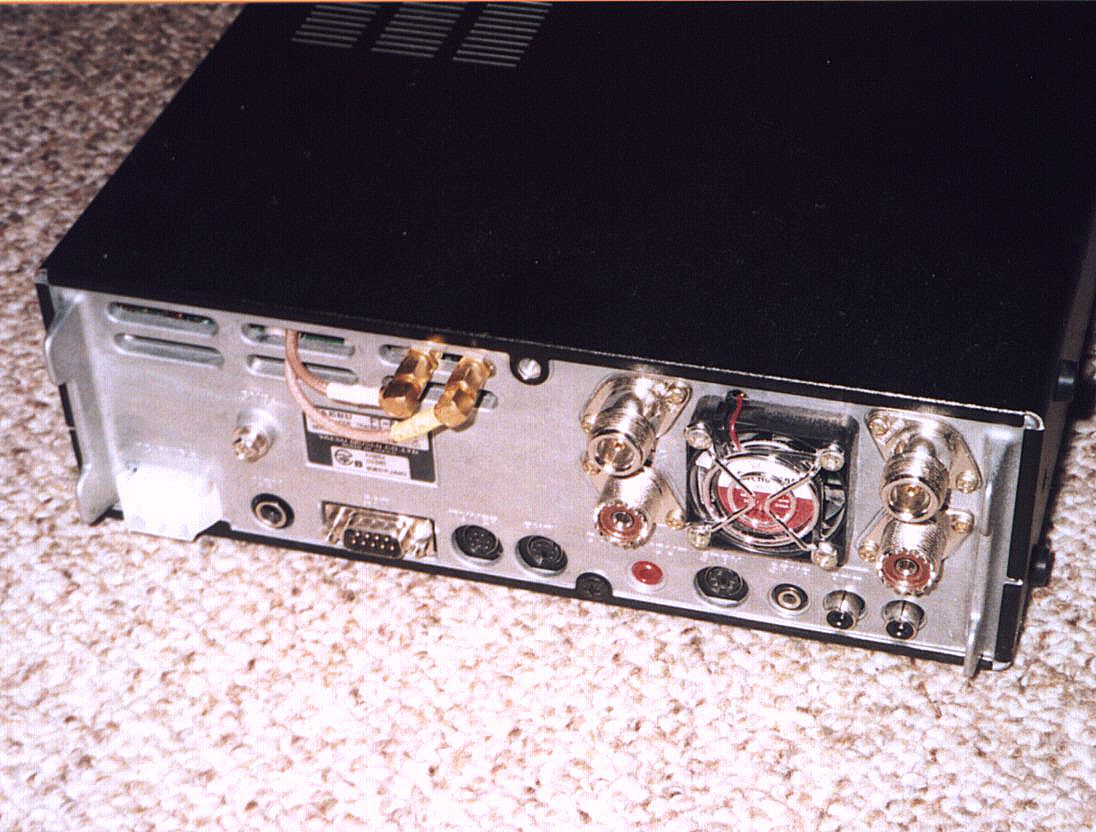

FT847 rear view after modification:

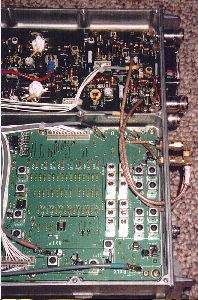

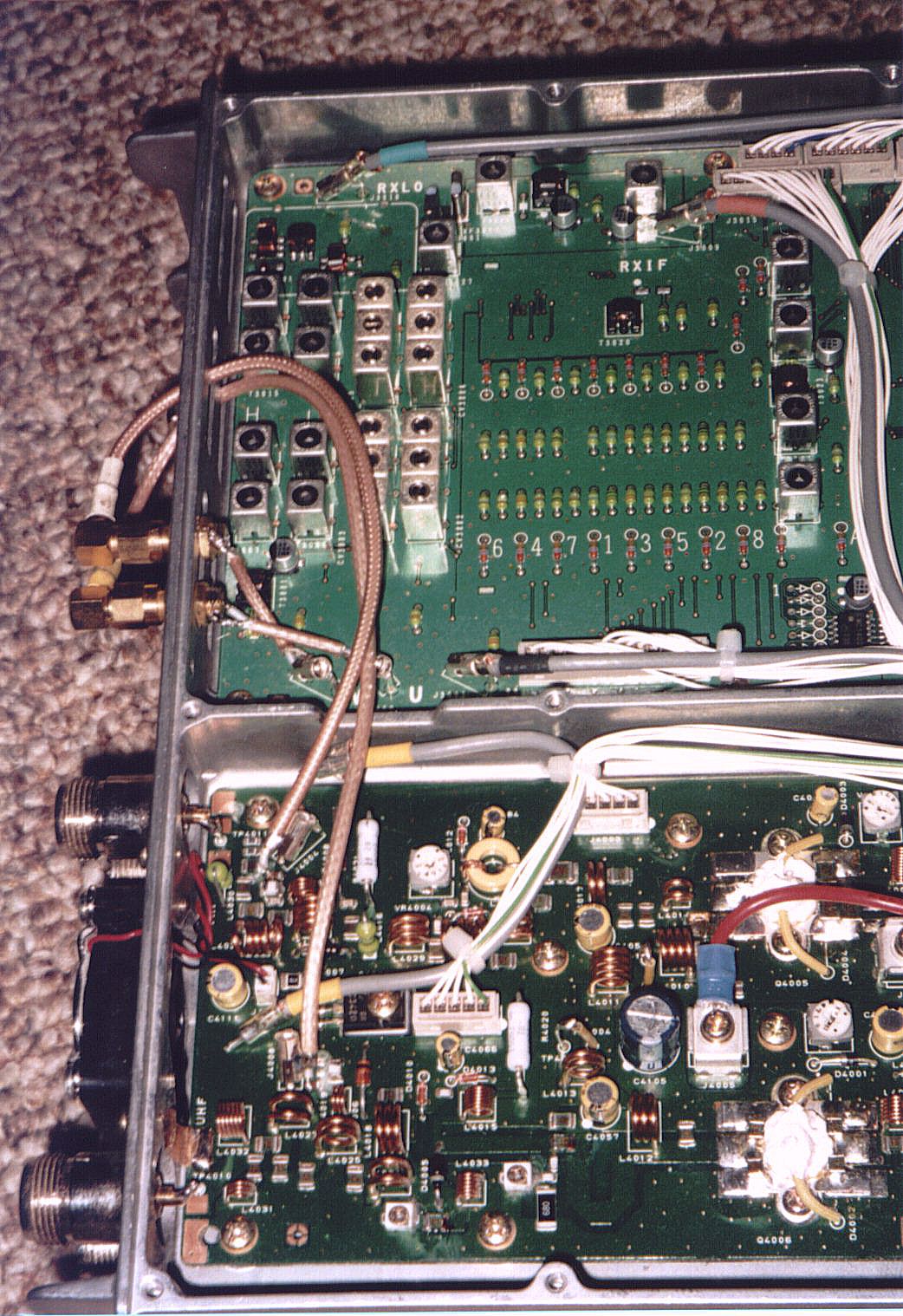

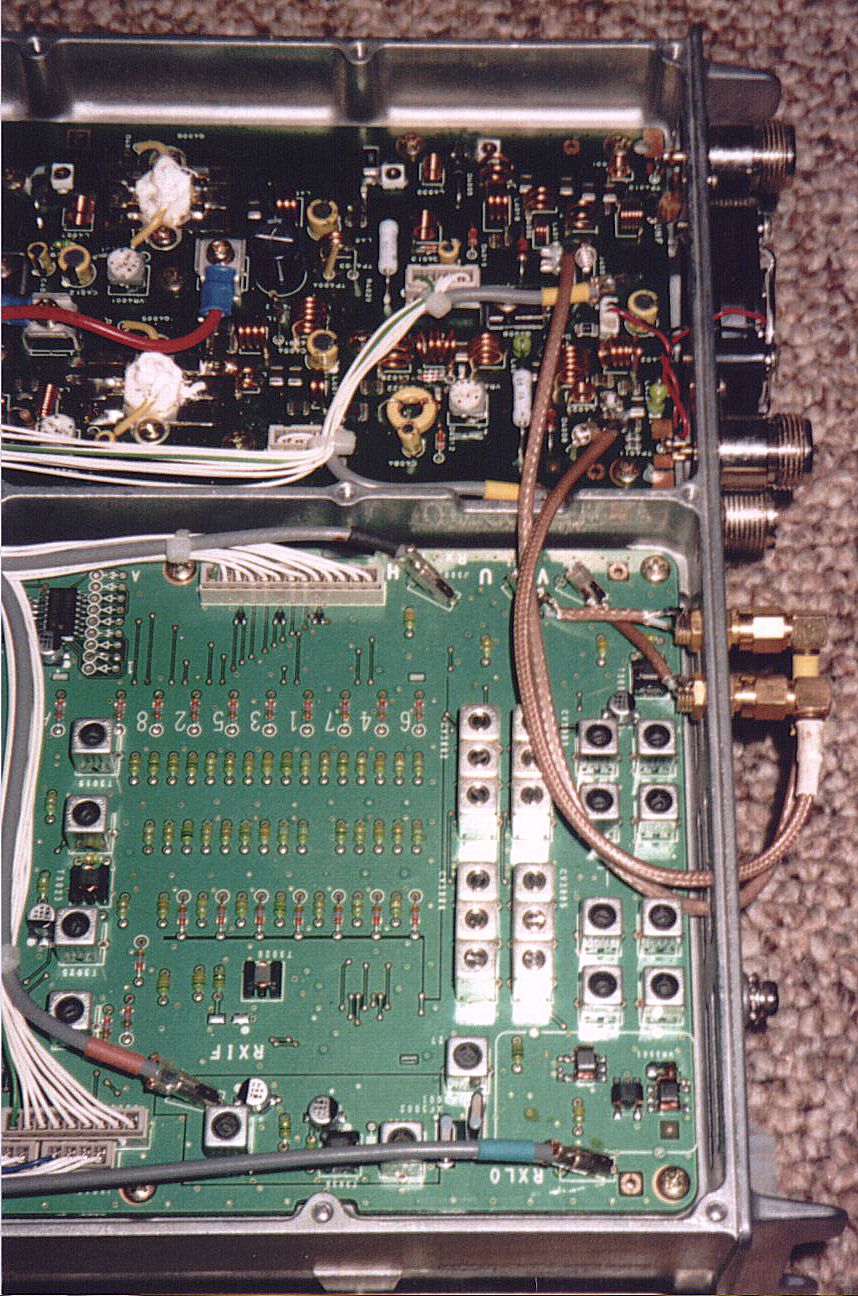

FT847 inside view of the modification:

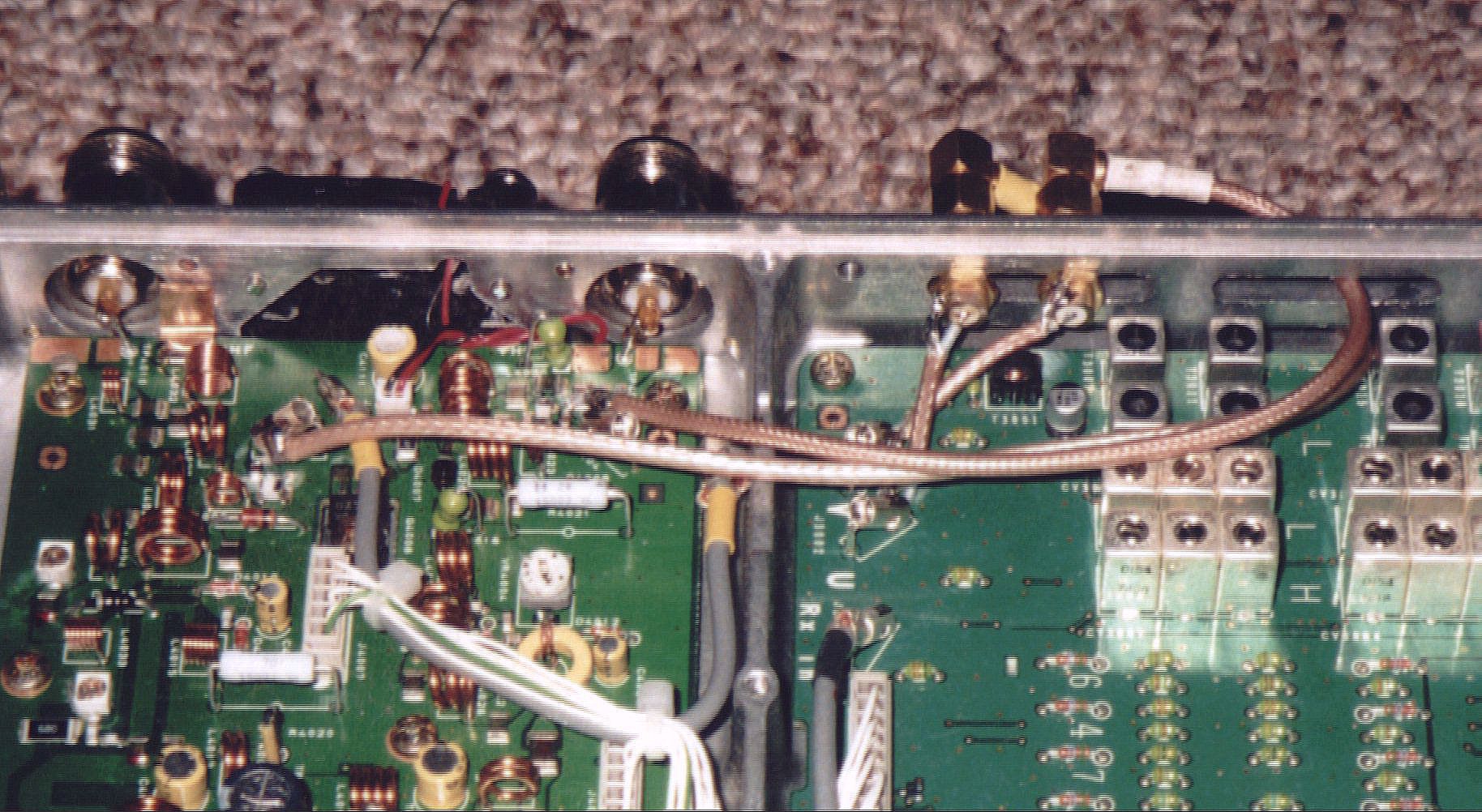

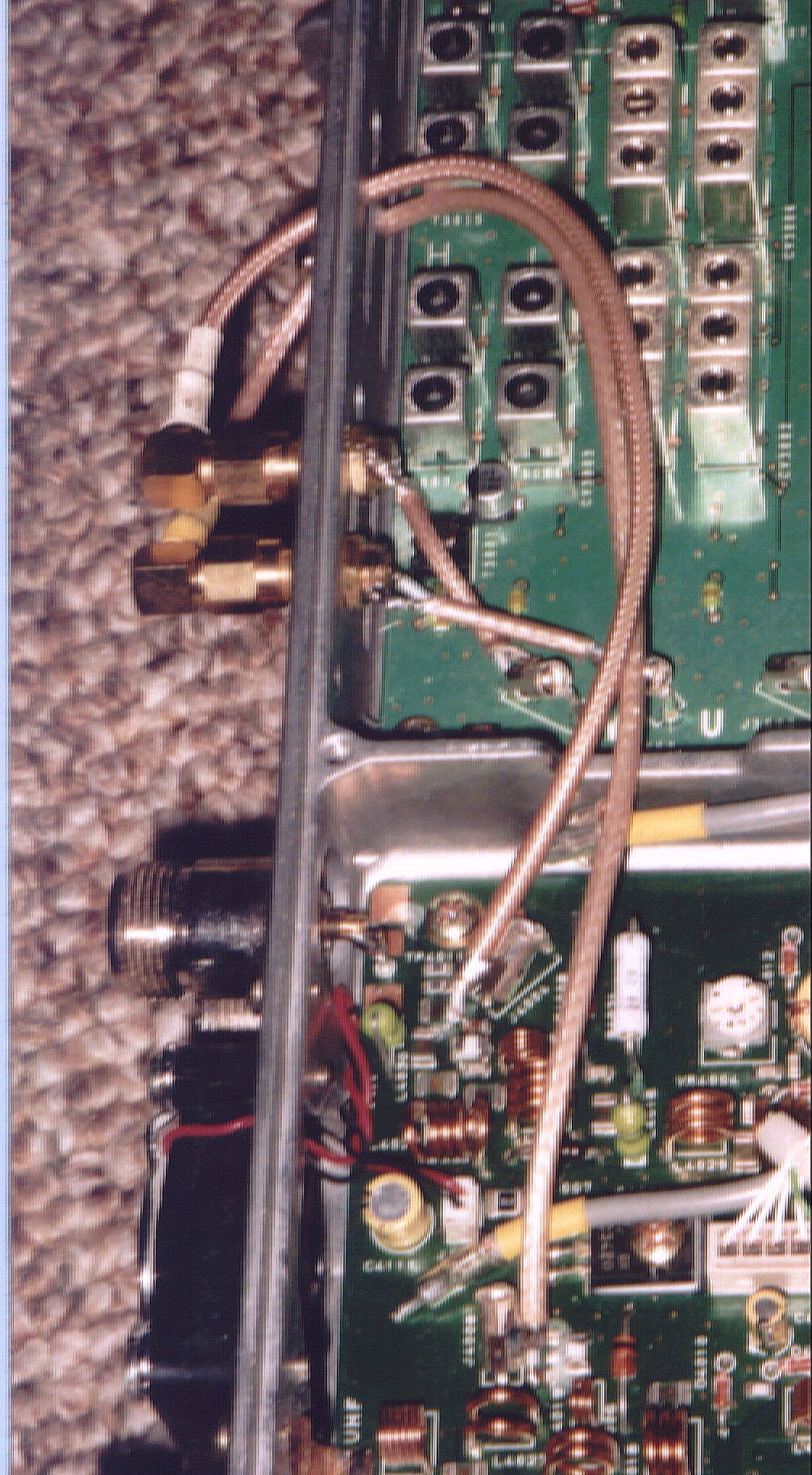

Details scanned with higher resolution:
