Messergebnisse

Nachfolgend sind die Ergebnisse meiner Messungen dargestellt. Wie zu sehen ist, habe ich meine MP1 an der Heizung befestigt. Der Standort ist wahrscheinlich nur in einem Drahtkäfig noch schlechter. Immerhin ist es besser als nichts und geht bestimmt genauso gut wie manch Draht der dann mit dem Antennentuner angepasst wird. Ich wurde schon öfter mal nach dem Wirkungsgrad einer solchen Antenne gefragt. Dies ist schwer zu beantworten. Mit einer Länge von etwa 2m wird sich auf 10m und 12m nicht viel im Vergleich zu einem Dipol nehmen. Auf 20m sind die die Signale etwa 6dB schwächer als mit einem Dipol. Dies entspricht etwa einer S-Stufe. Hinzu kommen natürlich noch Verluste die durch die Übergangswiderstände an der Spule hervorgerufen werden.

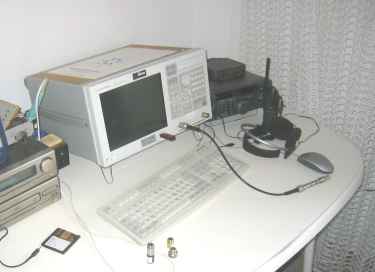

Agilent E5062E, 2-Port Netzwerkanalysator bis 3GHz

Die MP1 an der Heizung befestigt.

Bitte, Anpassung ist natürlich nicht alles was man messen kann. So konnte ich aus dem Smith-Chart noch andere Faktoren messen die einen Einfluss auf die Anpassung haben. Im 30m und 40m Band wird die Anpassung nicht besonders gut. Hinzu kommt, dass man eine gute Anpassung noch nicht heißt, dass auch Energie angestrahlt wird. Die unten aufgeführten Ergebnisse zeigen schonmal was man ohne Antennentuner machen kann. Ein guter Standort und eine ordentliche Masse würden mit Sicherheit noch weitere Verbesserungen bringen.

S11 im Bereich von 30... 70MHz, die zwei Marker kennzeichnen 6m-Band Ober- und Untergrenze

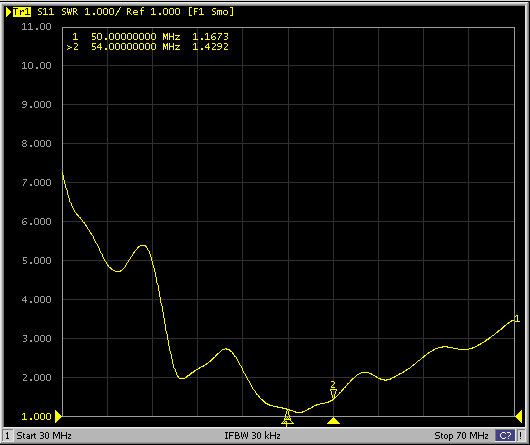

SWR im Bereich 30... 70MHz, die zwei Marker kennzeichnen 6m-Band Ober- und Untergrenze

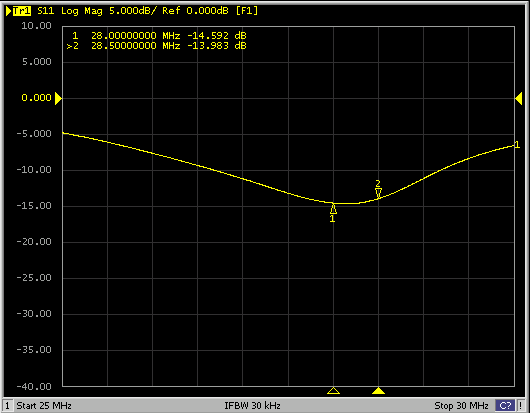

S11 im Bereich von 25... 30MHz, die zwei Marker kennzeichnen 10m-Band Ober- und Untergrenze



SWR im Bereich von 25... 30MHz, die zwei Marker kennzeichnen 10m-Band Ober- und Untergrenze



S11 im Bereich von 22... 30MHz, die zwei Marker kennzeichnen 12m-Band Ober- und Untergrenze



SWR im Bereich 22... 30MHz, die zwei Marker kennzeichnen 12m-Band Ober- und Untergrenze



S11 im Bereich von 20... 25MHz, die zwei Marker kennzeichnen 15m-Band Ober- und Untergrenze

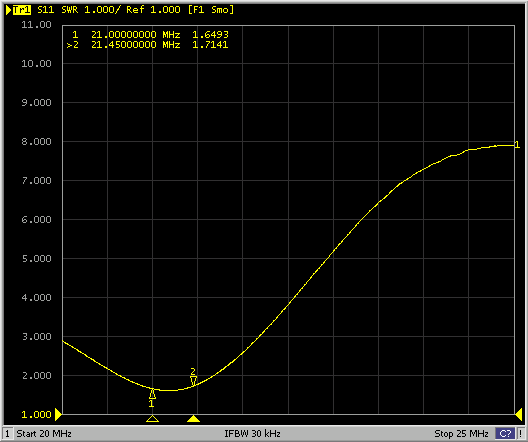

SWR im Bereich 20... 25MHz, die zwei Marker kennzeichnen 15m-Band Ober- und Untergrenze

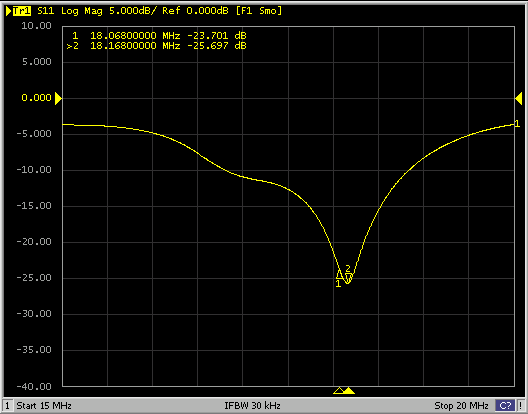

S11 im Bereich von 15... 20MHz, die zwei Marker kennzeichnen 17m-Band Ober- und Untergrenze



SWR im Bereich 15... 20MHz, die zwei Marker kennzeichnen 17m-Band Ober- und Untergrenze



S11 im Bereich von 10... 20MHz, die zwei Marker kennzeichnen 20m-Band Ober- und Untergrenze



SWR im Bereich 10... 20MHz, die zwei Marker kennzeichnen 20m-Band Ober- und Untergrenze



S11 im Bereich von 8... 12MHz, Marker 1 und 2 kennzeichnen 30m-Band Ober- und Untergrenze



SWR im Bereich 8... 12MHz, die zwei Marker kennzeichnen 30m-Band Ober- und Untergrenze

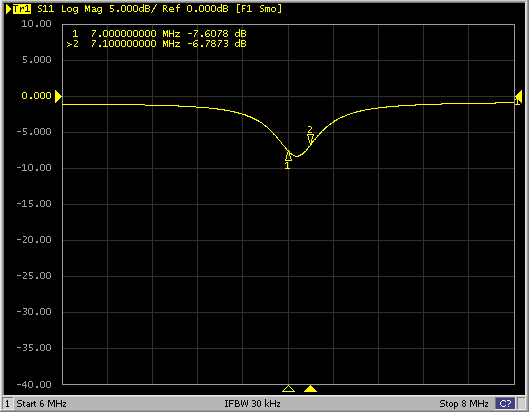

S11 im Bereich von 6... 8MHz, Marker 1 und 2 kennzeichnen 40m-Band Ober- und Untergrenze

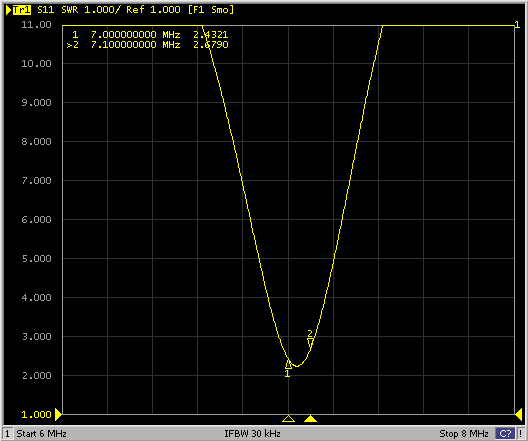

SWR im Bereich 6... 8MHz, die zwei Marker kennzeichnen 40m-Band Ober- und Untergrenze
