Es geschah nach der dritten Dose Urbock im Auswärts-QTH auf der Veranda im Garten. Irgendetwas an der 0,5-l-Dose (außer dem Inhalt) kam mir seltsam vertraut vor. Nachdenklich goß ich mir ein weiteres Glas ein. Dann schweifte mein Blick eher beiläufig zum 70-cm-Handfunkgerät. Das war es! Dem erfahrenen Antennen-bauer fiel es wie Schuppen von den Augen: Lambda/Viertel für 70 cm!

Ein Nachmessen ergab in der Tat knapp 17 cm, genau richtig für einen Koaxialtopf zum Bau einer 70-cm-Antenne für den Portabelbetrieb. Mit einem Dosenöffner der einfacheren Art (Modell Bundeswehr) wurde vorsichtig der obere Deckel entfernt. Mit einem Stück Rundholz und einem kräftigen Schlag mit dem Hammer mußte der nach innen gewölbte Dosenboden nach unten durchgebogen werden, damit bekommt man die letzten fehlenden Millimeter zum optimalen SWR.

Für Ökochonder ist diese Antenne weniger geeignet, da die Kombination aus Alkohol und Elektrosmog eine erhebliche psychische Bedrohung darstellen könnte.

Technischer Hintergrund

Bei dem vorgestellten Strahler handelt es sich um eine Variante der bekannten J-Antenne. Diese stellt eine Halbwellenantenne dar, die mit Hilfe eines weiteren Viertelwellenstückes, hier gebildet aus der Bierdose mit dem eingebauten Innenleiter, an das Koaxkabel von 50 Ohm angepaßt wird.

Praktische Ausführung der Bierdosenantenne

Der Aufbau erfolgt nach Bild 1. Als erstes wird die Antennenbuchse in der richtigen Höhe von außen festgeschraubt. Hier sollte man eine BNC-Buchse einsetzen, weil der große Auflageflansch anderer Normen, wie z.B. N, nicht auf die Dosenrundung paßt. Beim Bohren der Löcher muß man Vorsicht walten lassen, damit das dünne Blech nicht beschädigt wird. Ansonsten könnte die XYL das Öffen weitere Dosen als dumme Ausrede mißverstehen und meinen, das sei nur ein Vorwand zum Trinken entsprechender Biermengen.

Zuerst wird ein Messingrohr mit 6mm Durchmesser und 495 mm Länge (3/4-Lambda) zugeschnitten und mit der Dosenmitte verlötet. Vorher muß ein 1,5mm dicker Draht in 35 mm Höhe angebracht werden, der die Verbindung zur Koaxbuchse herstellt. Da man das 165 mm lange Innenrohr ebenfalls am Dosenboden festlöten muß, wirft dies Probleme auf, da man mit einem entsprechend kräftigen Lötkolben von oben nicht hineinkommt. Ich habe dazu 4 Löcher auf dem Durchmesserkranz des Innenrohres in den Boden gebohrt (6 mm) und den Lötvorgang von außen ausgeführt. Zum Ausgleich der Differenz zwischen dem 6mm-Strahler und dem 18-mm-Anpaßrohr sollte man oben eine Unterlegscheibe als Verbindung verwenden.

Das dickere Innenrohr hat nur die Funktion, den Wellenwiderstand des Koaxialkreises zu senken, da eine Anpassung auf ein SWR von 1,0 mit dem dünnen Rohr allein nicht gelingt.

Nach Anschluß der Buchse kann mit einem ersten Test überprüft werden, ob sich ein SWR <1,3 über das gesamte 70-cm-Band einstellt.

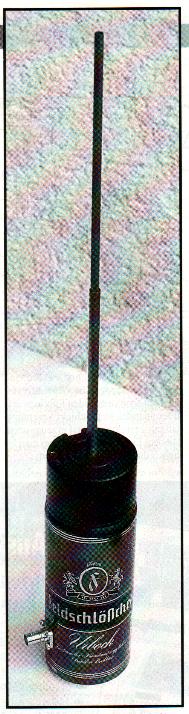

Für den Abschluß der oberen Dosenöffnung (Abb. 2) findet man nach einigem Suchen im Material des gelben Sackes sicherlich eine passende Kunststoffkappe.  Sollten Sie bei sich nicht fündig werden, genieren Sie sich nicht, auch die Säcke der Nachbarn zu durchwühlen. Als Funkamateur haben Sie sicher einen entsprechenden Ruf und genießen eine gewisse Narrenfreiheit.

Die Antenne für wetterfeste Außenmontage

Chronische Antialkoholiker können nach der Baubeschreibung natürlich auch mit entsprechend stabilem Material wie Aluminium eine Ausführung für dauernde Außenmontage erstellen.

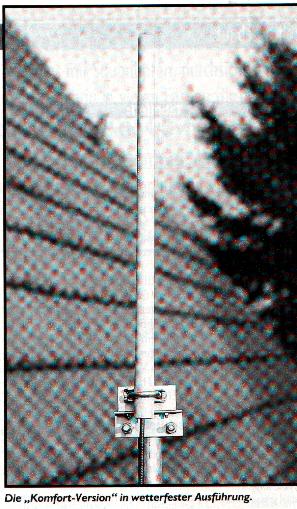

Eine weitere Musterantenne habe ich aus Kupfer- und Messingrohr gebaut. Mit einem darübergeschobenen, oben mit einer Kappe versehenen PVC-Rohr und einem ebenfalls selbst konstruierten Ausleger (Abb. 3) aus Winkelalu und einer kleinen Auspuffschelle findet man an einem vorhandenen Antennenmast immer noch ein Plätzchen zum Anbringen.

Der Aufbau mit 18mm-Kupferrohr (Wasserleitung) von 165mm Länge und 5mm-Messingrohr mit insgesamt 497mm Länge erfolgt mit geänderter Einspeisung (Abb.  4). Diese erfolgt direkt mit Koaxialkabel, gut geeignet ist das für seinen kleinen Durchmesser recht dämpfungsarme H-155 von Pope. Das Kabel wird durch den Boden der Antenne geführt, der deshalb nur zur Hälfte verschlossen wird.  In 35 mm Höhe wird in das Kupferrohr ein Loch gebohrt, durch dieses wird die Abschirmung des Koax-kabels von außen verlötet.

Interessant ist die Beobachtung, daß diese Antenne schmalbandiger ist als die Dosenausführung. Bei 430 MHz beträgt das SWR 1,4. Es sinkt auf 1,1 bei 434 MHz, um dann zum Bandende bei 440 MHz auf 1,6 anzusteigen. Die Resonanz wurde bewußt in die untere Bandhälfte verschoben, um dort für den Sendefall (Relaiseingaben, Direktkanäle) eine bessere Anpassung zu haben. Das oben höhere SWR macht sich beim Empfang nicht nachteilig bemerkbar.

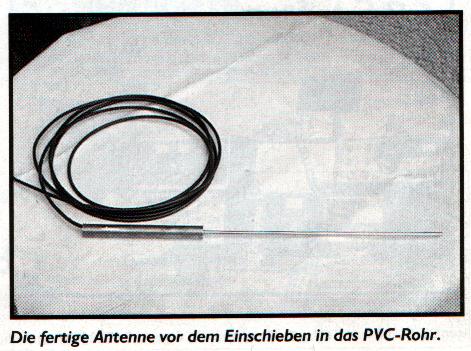

Bild 4

Die Antenne für das 2m-Band

Es ist ohne weiteres möglich, auch für das 2m-Band eine entsprechende Antenne zu realisieren. Durch die guten Betriebserfahrungen auf 70cm neugierig geworden, habe ich umgehend nach dem gleichen Prinzip eine Version für 2m gebaut. Auch hier wurden die Rohre mit 18 mm/ 5mm kombiniert. Die Maße sind in Tabelle 1 angegeben, das SWR ist <1,2 über den gesamten Bereich zwischen 144 und 146 MHz.

Mit Hilfe eines PVC-Rohres läßt sich auch für das 2-m-Band eine preiswerte Antenne für das Hausdach erstellen, die entweder auf einer Mastspitze oder mit einem Ausleger befestigt wird. Dabei kann das untere Stück (Anpaßrohr) zum Verringern der Bauhöhe parallel zum Haltemast geführt werden, da es nicht strahlt.

Tabelle 1:

Abschließende Überlegungen

Solche einfachen Antennen lassen sich problemlos selbst bauen, auch Newcomer können ihre für die Lizenzprüfung mühsam erworbenen Kenntnisse dabei umgehend in die Praxis umsetzen.

Für die nächsten Umsetzer in FM oder PR reicht der gegenüber einer Groundplane 1,0-1,5 dB höhere Antennengewinn dieses Strahlers völlig aus. Dieser ließ sich in der Praxis durchaus nachweisen. Allerdings habe ich durch Spaziergänge auf dem recht steilen Dach (wieder Kopfschütteln bei den Nachbarn!) festgestellt, daß der Montageort einer Rundstrahlantenne für schwächer einfallende Relais entscheidende Bedeutung hat. Einige Meter nach links oder rechts brachten erhebliche Feldstärkeunterschiede mit sich. Diese Tatsache muß man beim Feldstärkevergleich zwischen zwei Antennen berücksichtigen, ein realistisches Ergebnis ist nur am gleichen Montageort möglich!
