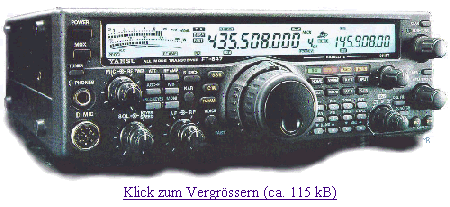

YAESU FT-847
DSP-Transceiver fuer
Kurzwelle/6m/2m/70cm
Nach ueber 10 Jahren hat YAESU in Japan den
Nachfolger des legendaeren FT-736R dem erstaunten Publikum
vorgestellt. Seit einiger Zeit wurde immer wieder die Frage
gestellt, aber dieser FT-847 ist nicht nur eine verbesserte
Version, sondern ein voellig neuentwickelter Allmode-
Transceiver.
"Kleiner, leistungsfaehiger und fuer die modernsten Betriebsarten geruestet praesentiert YAESU seinen FT-847 DSP- Transceiver. Ob Kurzwelle und 6m mit 100 Watt, oder 2m und 70cm mit 50 Watt - dieser Transceiver ist voll ausgeruestet fuer Satellitenbetrieb, 9k6 Baud Packet Radio sowie fuer DX auf Kurzwelle und IOTA-Jagd, aber auch fuer ein gemuetliches QSO mit Freunden. Der FT-847 setzt ueberall neue Massstaebe!"
Kurzwelle/50
MHz (160-6m) 100 W und 144/430 MHz 50 W
All
Mode Betrieb (LSB/USB/CW/FM/AM)
DSP-Filter
(Bandpass, Notch, Noisereducing)
Extreme
Feinabstimmung in SSB/CW (bis 0,1 Hz!)
YAESU´s
"Shuttle Jog" Abstimmknopf
Duale
Frequenzanzeige mit getrennten Abstimmknoepfen
Elektronische
Taste eingebaut
Vollduplex-
und Crossband-Mode im VHF/UHF-Band
Normal/Reverse-Tracking
bei Satellitenbetrieb
Satellitenspeicher
mit 8-stelligen Namensanzeigen
Separater
Anschluss fuer 9k6 Packet Radio
VHF/UHF
Low-Noise Empfangsvorverstaerker
Eingebaute
CTCSS- und DCS-Encoder/Decoder
13,8
V DC Betrieb, ca. 20 A; kein eingebautes Netzteil
Optionale
Collinsfilter (500Hz CW/2,75kHz SSB; IF:455 kHz)
Direkte
Frequenzeingabe ueber Tastatur
Abmessungen
ca: 86 x 260 x 270 mm (H x B x T)
| Technische Daten des YAESU FT-847 KW/50 MHz/VHF/UHF Allmode DSP-Transceiver |
|
|---|---|
| General | |
| Empfangsbereiche: | 0,1000000...29,999999
MHz 50,000000...53,999999 MHz 144,000000...145,999999 MHz 430,000000...439,999999 MHz Die Frequenzbereiche sind erweiterbar |
| Sendebereiche: | 160m...70cm
(Amateurbaender) Die Frequenzbereiche sind erweiterbar |
| Arbeitstemperatur-Bereich: | - 10°C bis + 50°C |
| Frequenz-Stabilitaet: | ± 2 ppm (SSB/CW/AM von 0°C bis + 40°C) |
| Betriebsarten: | LSB, USB, CW, AM, FM, PACKET:1200/9600 bps |
| Frequenzschritte/Steps: | 0,1 Hz fuer SSB
und CW (kleinster Schritt); 10 Hz fuer AM und FM (kleinster Schritt) |
| Antennen-Impedanz: | 50 Ohm koaxial;
SO-239 fuer KW/50+144MHz; N-Buchse fuer UHF |
| Spannungsversorgung: | 13,8 Volt DC ± 10 %, Minus an Masse |
| Stromaufnahme: | RX (Squelch
geschlossen) 1,5 A; mit NF-output 2,0 A; TX (bei 100 Watt) ca. 22 A |
| Abmessungen: | 260 (B) x 86 (H) x
270 (T) mm, (ohne vorstehende Teile) |
| Gewicht: | ca. 7 kg, ohne eingebautes Zubehoer |
| Sender | |
| HF-Ausgangsleistung: | KW / 50 MHz bis
100 Watt (AM-Traeger 25W), regelbar; 144 und 430 MHz bis 50 Watt, regelbar |
| Modulationsarten: | SSB: J3E,
Balance-Mod. m. unterdruecktem Traeger; AM: A3E, Vorstufen-Modulation; AFSK: J1D, J2D, F2D (externer Anschluss); FSK: F1D (externer Anschluss); FM: F3E, Variable Reaktanz |
| Frequenz-Hub: | ± 2,5 kHz (FM-schmal); ± 5,0 kHz (FM-breit) |
| Oberwellen-Unterdrueckung: | besser als 40 dB
unter Spitzentraeger (KW); besser als 60 dB unter Spitzentraeger auf 50 / 144 / 430 MHz |
| Traeger-Unterdrueckung: | besser als 40 dB unter Spitzentraeger |
| Seitenband-Unterdrueckung: | besser als 40 dB unter Spitzentraeger |
| Audio Response (SSB): | kleiner als - 6 dB von 400 bis 2600 Hz |
| IMD 3rd-order: | - 25 dB @ 100 Wpep, oder besser (bei 14 MHz) |
| Mikrofon-Impedanz: | 600 Ohm |
| Empfaenger: | |
| Schaltungs-Prinzip: | Doppel-Superheterodyne |
| Zwischenfrequenzen / IF.: | 1. ZF: 45,705 MHz; 2. ZF: 455 kHz |
| Empfindlichkeit: SSB/CW/FSK (S+N/N 10 dB) | < 0,25 µV
(1,8...30 MHz), < 0,2 µV (50...54 MHz), < 0,125 µV (144 / 430 MHz). Mit eingeschaltetem Empfangsvorverstaerker |
| Empfindlichkeit: AM-N (S+N/N 10 dB) | < 20 µV (500
kHz...1,8 MHz), < 2 µV (1,8...30 MHz), < 1 µV (50...54 MHz) |
| Empfindlichkeit: FM (12 dB SINAD) | < 0,5 µV
(1,8...30 MHz), < 0,25 µV (50...54 MHz), < 0,2 µV (144 / 430 MHz) |
| Selektivitaet: SSB/CW | Besser 2,2 kHz (-6
dB), weniger 4,5 kHz (-60 dB), CW 500 Hz (-6 dB), weniger 2,0 kHz (-60 dB) mit optionalem CW-Filter |
| Selektivitaet: AM (wide mode) | Besser 9,0 kHz (-6dB), weniger 20,0 kHz (-60 db) |
| Selektivitaet: AM (narrow mode) | Besser 2,2 kHz (-6dB), weniger 4,5 kHz (-60 db) |
| Selektivitaet: FM (wide mode) | Besser 15,0 kHz (-6 dB), weniger 30,0 kHz (-60 db) |
| Selektivitaet: FM (narrow mode) | Besser 9,0 kHz (-6 dB), weniger 20,0 kHz (-60 db) |
| Squelch-Empfindlichkeit: SSB/CW/FSK/AM | < 20 µV (500
kHz...1,8 MHz), < 2 µV (1,8...30 MHz), < 1 µV (50...54 MHz), < 0,5 µV (144 / 430 MHz). Mit eingeschaltetem Empfangsvorverstaerker |
| Squelch-Empfindlichkeit: FM | < 0,5 µV
(1,8...30 MHz), < 0,25 µV (50...54 MHz), < 0,2 µV (144 / 430 MHz), |
| ZF-Unterdrueckung: | Besser als 60 dB |
| Spiegelfrequenz Unterdrueckung: | Besser als 60 dB |
| IF Shift-Regelbereich: | ± 1,2 kHz |
| RIT- Regelbereich: | ± 9,99 kHz |
| NF-Output Impedanz: | 4 bis 18 Ohm (nominal 8 Ohm) |
| NF-Ausgangsleistung: | 1,5 W (8 Ohm @ 10% Klirrfaktor) |
