Magnetische Antenne mit Vakuum Kondensator

Die nachfolgenden Bilder zeigen einen Aufbau einer Magnetischen Antenne in wetterfester Ausführung an meinem Standort.

Die Loopwindung hat einen Durchmesser von 84 cm. Die Einkopplung erfolgt induktiv im oberen Teil des Rings. Die Magnetische Antenne kann im Frequenzbereich von 14Mhz- 30Mhz abgestimmt werden. Einspeisbare HF-Leistung >100W.

                 Magnetische Antenne                                                                                                         Einkoppelspule

Vakuum-Kondensator mit Motorischer Abstimmung

Berechnung der Antennendaten

mit Programm "WinMglp" von Dr. Dieter Glessner DF5VX

                                                                                      Eingabemasken WinMglp

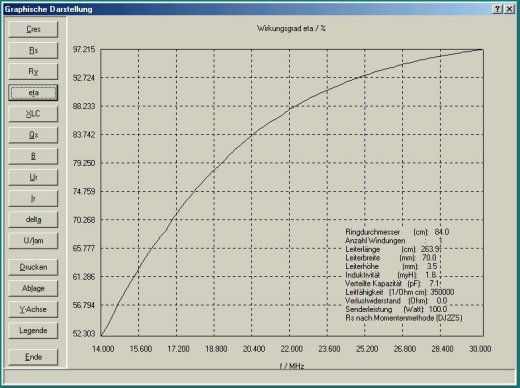

                                         Antennenwirkungsgrad

                                                      Antennengüte

                                                           Bandbreite
