ATV - Minisender

Diese Idee entstand beim Modellfliegen und keineswegs neu.
Mittlerweile gibt es bei Ebay oder auch bei Conrad Miniatur-Fernsehkameras, mit denen sich Luftaufnahmen machen liessen. Aber der Witz beim Modellbau und auch beim Amateurfunk ist es, selbst etwas zu basteln.

Hier also eine Anleitung, um so einen Sender selbst zu basteln.
Kernstück ist eine VCO der Firma Avantek, alternativ könnte wohl auch ein VCO aus dem "Funkamateur-Shop" funktionieren. Hier ist also noch genügend Raum für eigenes Experimentieren.

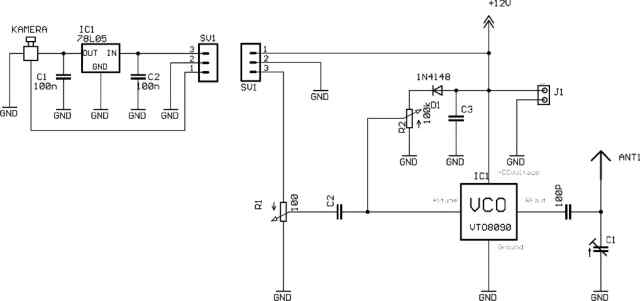

Schaltplan (findet sich unten auch nochmal als *.sch - File):

Bei den wenigen Bauteilen lässt sich wenig falsch machen. Als Empfänger dient ein gängiger Satelliten - Receiver.
Hier ist allerdings ein Vorverstärker für das 23 cm - Band unabdingbar.
Das Einstellen ist einfach: Poti R2 auf Mittelstellung stellen und dann den Sattelitenreceiver mal suchen lassen.
Wenn er den Sender gefunden hat, dann lässt sich die Feinabstimmung auch mit dem Poti am Sender durchführen.
Die Abstimmung des Trimmkondensators am Ausgang des Senders ist ein wenig problematischer:
Während des Abstimmens wird der Eingangsstrom gemessen, und so lange am DreKo gedreht, bis der Sender den geringsten Strom aufnimmt.

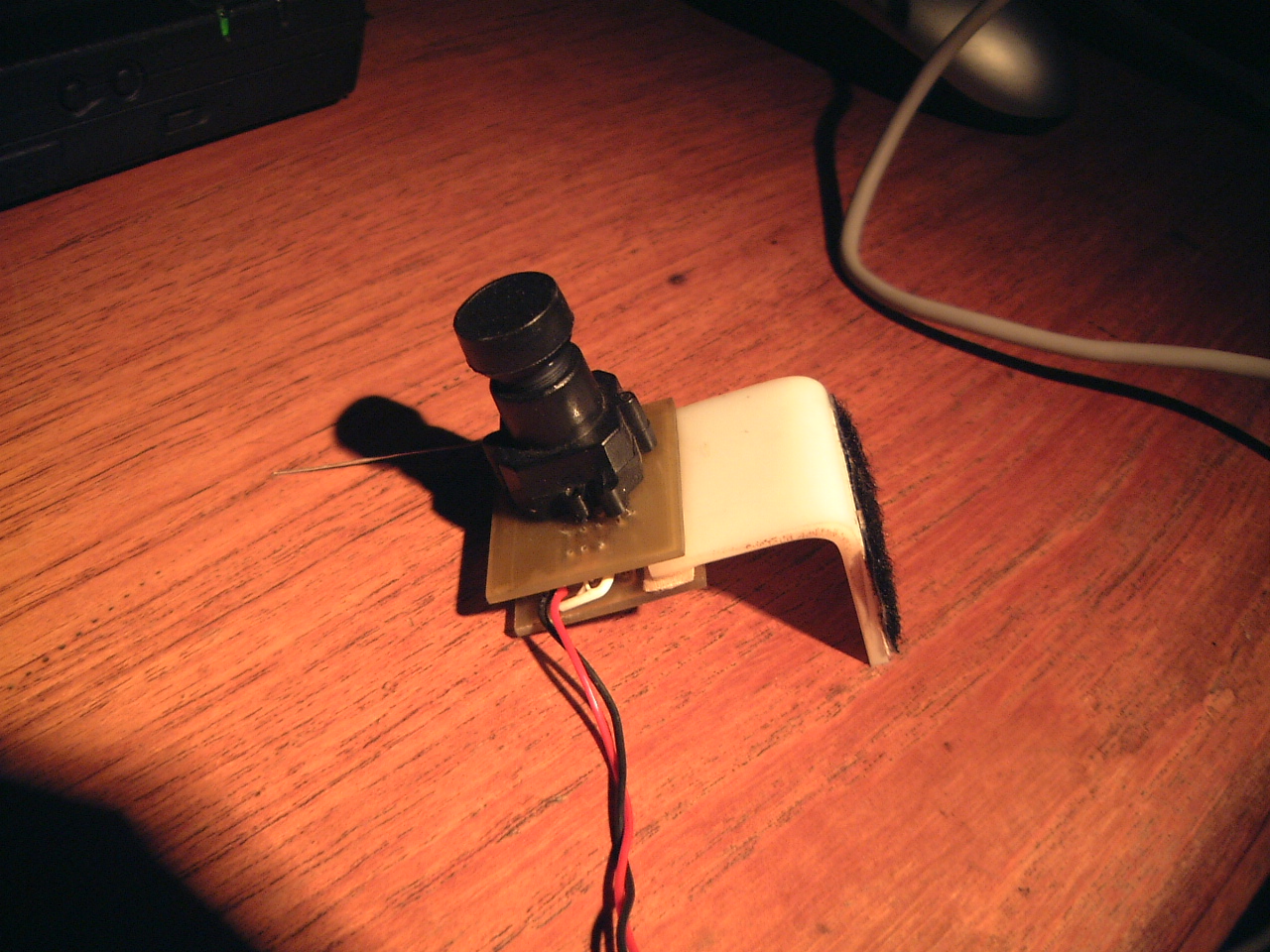

Zum Abschluß nocheinmal ein Bild von dem fertigen Gerät auf meinem K-10 Delta:

Das Schematic und das Board lassen sich mit dem "Eagle - Layout - Editor" ausdrucken und bei Bedarf anpassen.
