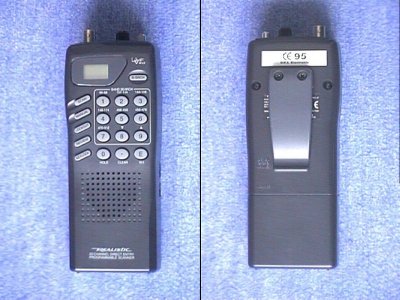

Realistic PRO-27

Beim Anlegen einer Spannung kam von diesem Gerät überhaupt keine Reaktion. Man konnte im Stromversorgungsteil eine verkohlte SMD-Z-Diode erkennen. Am IC11 war die linke Ecke verschmort und teils abgebrochen. Nach Messung stellte ich außerdem fest, daß sich im Regel-Transistor Q25 intern alle Anschlüssen miteinander "verschweißt" hatten. Somit wurde die externe Stromversorgung von 12V direkt in das 6V-Gerät gegeben. Ob dadurch auch der Hauptprozessor ins Nirvana geschickt worden ist ??? Zumindest ist dies sehr wahrscheinlich.

Testweise legte ich trotzdem einmal 5V an das Gerät an. Dabei betrug die Stromaufnahme lediglich 5-6mA.

Da es nun nahezu unmöglich ist, solche "speziellen" SMD-IC's als Ersatzteil zu bekommen, hatte sich eine Reparatur für mich erledigt.
