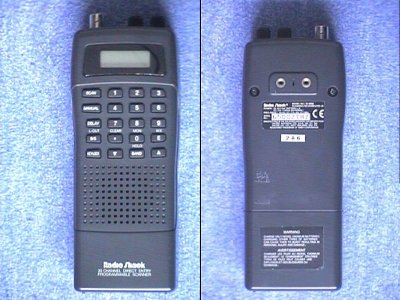

RadioShack PRO-28

Beim Anlegen einer Spannung kam von diesem Gerät überhaupt keine Reaktion. Man konnte im Stromversorgungsteil sehen, daß eine Leiterbahn weggebrannt war. Auch wurde bereits ein Regeltransistor vom Vorgänger ausgelötet. Messungen ergaben außerdem folgende defekte Bauelemente: D11 (Kurzschluß), SMD-R 56 Ohm (kein Durchgang), SMD-ZD (kein Durchgang). Der IC5 war anscheinend auch defekt. Ob der Hauptprozessor auch kaputt gegangen ist ???

Sah also alles nach einer hohen Überspannung aus. Dennoch brückte ich den (fehlenden) Regeltransistor, bestimmte den Einfluß der anderen defekten Teile, und legte anschließend eine Spannung an. Bei 6V zog das gesamte Gerät gerade einmal 4mA.

Da es nun nahezu unmöglich ist, solche "speziellen" SMD-IC's als Ersatzteil zu bekommen, hatte sich eine Reparatur für mich erübrigt.
