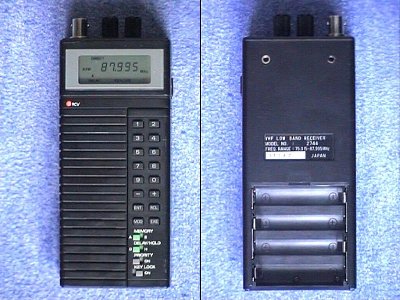

Albrecht AE-88

Vermutlich infolge von Überspannung waren der 9-polige NF-IC (NJM386S), sein Abblock-Elko (470µF/10V) und die LCD-Beleuchtung kaputt. Auch der Einschalter hatte einen mechanischen defekt, da die Feder für den Schaltkontakt verrutscht war.

Das einzige Problem bei der Reparatur bestand nun darin, den originalen NF-IC NJM386S (stehend, 9-polig) gegen einen äquivalenten LM386 (liegend, DIL8) zu tauschen. So mußte ich die Anschlußpins des LM386 zur Seite wegbiegen, und diesen dann seitlich (hochkant) einlöten. Die restlichen 4 Pins der anderen Seite wurden dann mittels Schaltdraht mit der Platine verbunden.

Nach Tausch o.a. Bauteile konnte das Gerät erfolgreich in Betrieb genommen werden.
