Verschiedene ATV-Hilfsmittel

Leistungsmesser Die kleinen Endstufentransitoren sind empfindlich gegenüber falschen Antennenanpassungen, Kurzschlüssen oder ähnlichem. Sie sind zwar nicht teuer (ca. 5 DM pro Stück), aber es ist sehr ärgerlich, wenn im Betrieb das Signal aus irgendeinem Grund abfällt. Messen der Ausgangsleistung kann da sehr hilfreich sein. Ebenso beim Abstimmen der Trimmkondensatoren auf max. Ausgangsleistung. Das Messgerät(1) birgt in sich einen Dummyload, d.h. Abschlußwiderstand von 50 Ohm, der bis zu kurzfristigen 10 Watt auf 144Mhz aushalten kann. Das Stehwellenverhältnis beträgt erstaunlicher Weise bis zu 1,2GHz nur 1:1,5. Messbar ist aber auch noch 13cm, aber die Genauigkeit nimmt stark ab; ist nicht schlimm, da ja nur eine relative Messung nötig ist. An der Buchse wird ein wenig HF per Diode gleichgerichtet und auf das Anzeigeinstument geführt. Darunter befindet sich noch ein Schalter für die Bandumschaltung - die Spaunnungen sind ja nicht pro Band gleich....

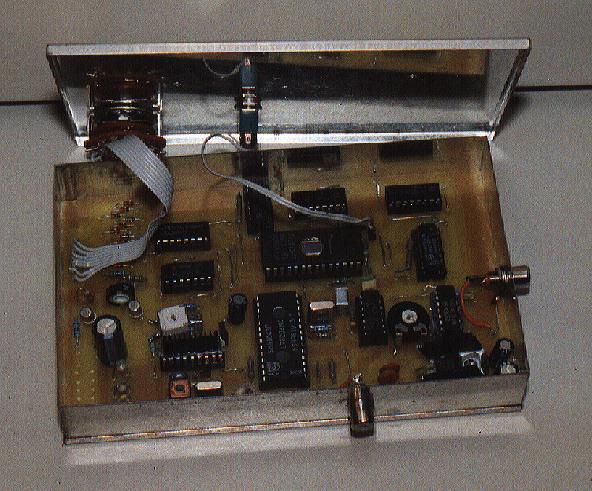

Testbildgenerator Für Test/Antennen/Ausbreitungstest ist ein Testbild, das sich nicht ändert, hilfreich. Dieser Testbildgenerator(2) kann mit einem 256-Eprom 8 Bilder und mit einem 512er Eprom sogar 16 Bilder generieren. Die Schaltung kommt aus den Niederlanden; beim Besorgen der Teile gibt es aber ein paar Schwierigkeiten, manche ICs werden nicht mehr hergestellt - aber bei Nachfragen bei ATV-Amateuren war mancher Baustein noch erhältlich. Die Bilder werden mit einem Software per Pixelsetzen gezeichnet und anschließend eine HEX-Datei für den Eprombrenner generiert.

Logomat Laut Gesetz muß das Rufzeichen alle 10 Minuten genannt werden. Im ATV kann dies auch per Bildeinblendung oder Laufschrift geschehen. Der Logomat(3) kommt mit einem 64er-Eprom aus, in dem die einzelnen Schriftzüge gespeichert werden. Mit den DIP-Schaltern kann die Startadresse, d.h. Start der Texte, gewählt werden. Geschwindigkeit, Lauf oder Standschrift sind ebenfalls variabel.

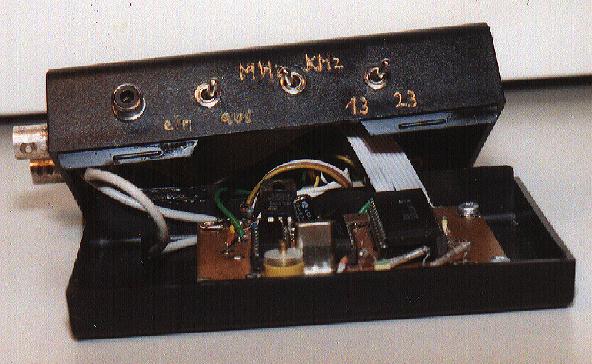

Frequenzzähler Unerläßlich ist es, seine genaue Sendefrequenz zu kennen. Hat der Sender keine PLL, sondern wird der Oszillator per Spannung abgeglichen, benötigt man einen Frequenzzähler(4). Bei der in ATV verwendeten Bandbreite reicht eine Genauigkeit von 1MHz oder 100 kHz völlig aus. Der QRG-Zähler hat einen zuschaltbaren Vorteiler (2:1) sodaß bis 2,8 GHz gemessen werden kann. Es zwischen einer Anzeige von MHz (4stellig) auf kHz (1+3stellig) umgeschaltet werden. Eine kleine Messantenne(5), reicht für die große Empfindlichkeit des Zählers aus.

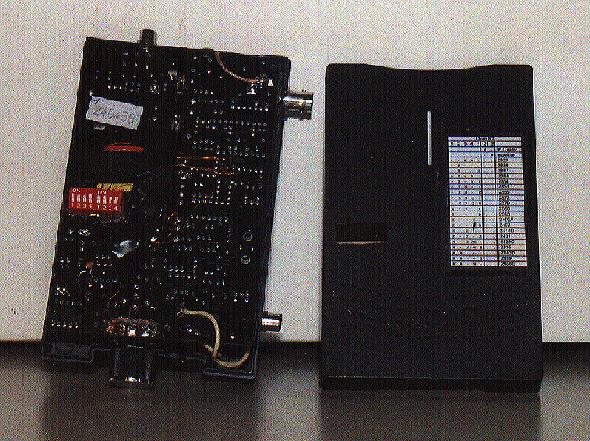

13cm Empfänger 23cm Empfänger zu bekommen ist relativ einfach: ein Satreceiver reicht bereits aus. Für das 13cm Band (2,4GHz) ist reichen die LNBs der Satanlagen nicht mehr aus. Für kurze Videoübertragungstrecken gibts es sog. ISM-Sender/Empfänger. Der Sender hat nicht mehr als 10 mW und arbeitet teilweise im Amateurfunkband, was sich leicht modifizieren läßt. Der Empfänger(6) ist sehr empfindlich, hat einen Antennenvorverstärker und ist PLL-gesteuert. Ein paar kleine Änderungen und schon kann er das ganze Amateurfunkband per PLL oder durchstimmbar empfangen. Somit kann man sein eigenes Sendesignal zum ATV-Relais direkt sehen

ATV-Koffer Zum besseren Transportieren empfiehlt es sich, alles in ein oder mehrere stabile Koffer(7) zu packen. Die nötigen Verbindungskabel werden so auch nicht vergessen, man hat nur immer zu wenige dabei ;-) ...
