Kompakter 23/13 Fm-ATV Transceiver

Frontseite

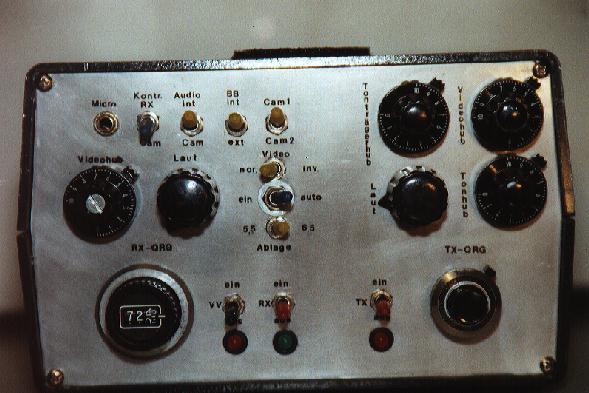

Alle internen Regler wurden auf die Frontplatte verlegt, man weis ja nie, welche Signale man plötzlich verarbeitet... Links ist der 23cm Empfänger mit Videohub-, Lautstärke- und Empfangsfrequenzregler zu sehen. Rechts ist der Sendeteil mit Sendeschalter, Video-, Ton-, Lautstärke und Sendefrequenzregler montiert. Mittig sind Umschalter für die Tonablge, invertierten Video und Lautsprechersteuerung zu erkennen. Die Schalter am oberen Rand sind für Videoeingangs-, Basisband-, Videoausgang-, Tonauswahl vorgesehen. Es ist fast jedes Fbas/Videosignal mit jedem Tonsignal zu mischen, ebenso sind zwei Empfangsausgänge für Vorführungen ("Publikums"/"Regie"-Monitor) eingebaut.

Rückseite

Auf der Rückseite(2) sind die Buchsen für 2 Video/Toneingange, Fernsteuerung, PA-Steuerung, Stromversorgung und Sender/Empfängereingänge. Werden die Buchsen richtig verkabelt und eine DTMF-Fernsteurerung (s.u.) angeschlossen, so hat man ein einfach ATV-Relais!

Innenleben

Im Inneren(3) gehts sehr dicht zu. Links ist der Deckel des Gehäuses aufgeklappt, an dem der Sat-Receiver-Baustein, ein HF-Modulator und der Lautsprecher eingebaut sind. Rechts sind die Baugruppen in Weißblechgehäusen und die Front- bzw. Rückseite zu erkennen. Die vielen Schalter und damit Verwendungsmöglichkeiten haben den Nachteil von sehr vielen Kabelen im Sender.

Basisbandaufbereitung

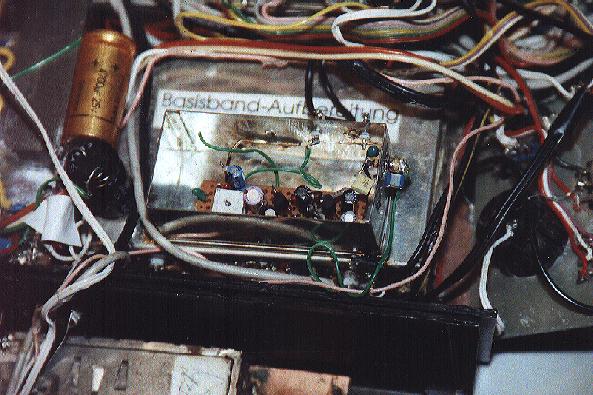

Die Signale von den Buchsen werden in der sog. Basisbandaufbereitung(4) zusammen gemischt: Zum 5MHz breiten Videosignal wird das Tonsignal im Abstand von 0,5 oder 1,5 MHz dazugemischt, was einer Tonablage von 5,5MHz(Deutschland) oder 6.5MHz (Österreich) entspricht. Nebenbei wird das Videosignal verstärkt und aufbereitet. Dieses Mischsignal, das sog. Basisbandsignal = FBAS-Sig.+Tonsignal, wird dann dem eigentlichen Sender(5) zugeführt. Es ist die gleiche Baugruppe wie sie auch im 23cm Sender (s.o) verwendet wurde.

13cm FM-Sender

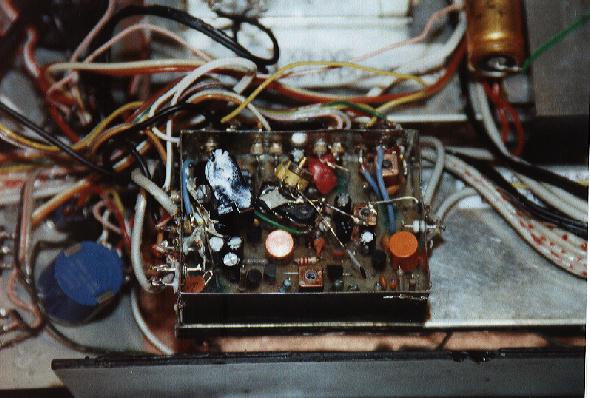

Der 13 cm Sender(5) arbeitet mit einen freischwingendem Oszillator auf der Sendefrequenz. Das Basisband-Signal moduliert den Oszillator; das Oszi-signal wird mit einem Verstärker (Typ MSA0885) verstärkt und anschließend mit einem 2stufigen Verstärker (BGF195 und BFG 34) auf ca. 300mW angehoben.

Empfängerbaugruppe

Das HF-Signal (1,2GHz) wird dem Sat-Tuner-Baustein zugeführt, welches daraus ein Fbas-Signal herstellt. Hieraus muß in der Empfängerbaugruppe(7) nun der Ton vom Video getrennt werden. Über Vorfilter und dem Tondemodulator IC TBA120T entsteht das Tonsignal. In der ursprünglichen Schaltung die Rauschsperre (hier vom Tonsignal abhängig) nicht genutz werden. Besser ist es, man baut eine videosignalabhängige Rauschsperre ein. Bestückt man den Platinenteil der Squelch nicht, dann paßt dort ein 5 Watt NF-Verstärker per Huckepackplatine rein. Der vorgesehene Audiverstärker (LM386) arbeitet hier nicht optimal.

Mikrofonvorverstärker

Für unempfindliche Mikrofone ist ein einfacher aus Transistoren aufgebauter Vorverstärker(8) vorhanden
