Der Kühlkörper ist gut dimensioniert und reicht für Dauerbetrieb aus. Bei entspr. Ansteurerung sollte diese PA auch für andere Betriebarten funktionieren.
| Die kleine Stufebringt bei einer Steuerleistung von 0,5 Watt auf
1,2 GHz gute 2,5 Watt am Ausgang. Das Innenleben dieser Stufe besteht nur aus
dem Transistor BFG68, ein paar Trimmkondensatoren und der
Wärmestabilisierungsdiode.An der Außenwand wurde die
Stromversorgung und die Stab.Spannung untergebracht. Der Kühlkörper ist gut dimensioniert und reicht für Dauerbetrieb aus. Bei entspr. Ansteurerung sollte diese PA auch für andere Betriebarten funktionieren. |
|

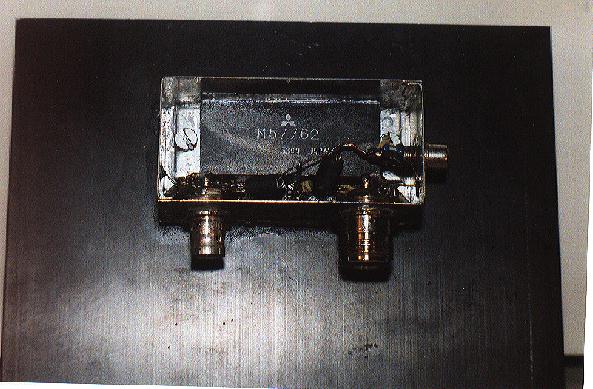

| Wem diese Leitung noch zu gering ist, der schaltet nach dieser Stufe noch eine
weitere, z.B. ein Hybrid-Modul. Dieses fertige PA-Modul von Mitsubishi benötigt nur noch Strom und ein paarAbblockspulen/Kondensatoren. Je nach Spannung am Modul kann die Ausgangsleistungbis auf 25 Watt auf dem 23cm Band geregelt werden. Dazu ist allerdings eine Eingangsleistung von 2 Watt erforderlich; 2,5 Watt sollten nicht überschritten werden. Auf eine ausreichende Stromfestigkeit des Netzgerätes ist zu achten: Es werden bis zu 8 Ampere bei 12 bis 15 Volt benötigt!!! Der abgebildete Kühlkörper reicht für Dauersendungen bis zu 10 Minuten aus, wird aber heiß. Eine Montage von 2 Prozessorlüftern sollte das Problem beheben. |
 |

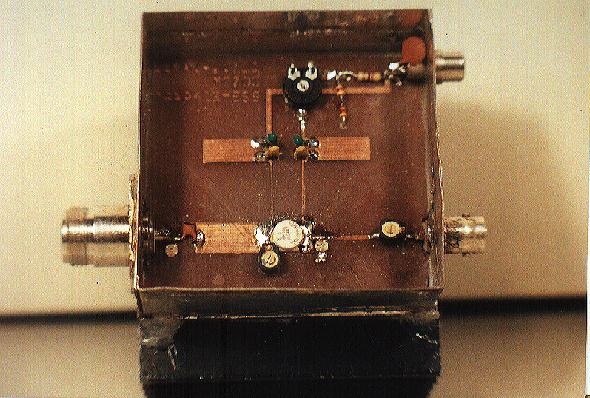

| Auf dem 13cm Band (2,4GHz) sind die Endstufen etwas kleiner in der
Verstärkung, da die Bauteile in diesen Bereichen an ihre Grenzen
stoßen. Die 13cm PA besteht aus dem Transistor BFG34, Trimmkondensatoren und der einfachen Stromversorgung des BFG34. Bei einer Eingangsleistung von ungefähr 300mWatt bekommt man bei gutem Aufbau (Abschirmung,Aufbau...) 1 Watt heraus. Gemessen wurde bei meinem Aufbau eine Verstärkung von 4-5dB. Der Kühlkörper reicht sehr gut für Dauersendungen, die ja nicht so oft vorkommen sollten, gut aus. |
 |
