DTMF-Fersteuerung

Diese Baugruppe diehnt zur Fernsteuerung über Funk mit Hilfe von DTMF-Tönen. Der Lautsprecherausgang eines Empfängers (Funkgerät, Telefon) wird mit dem Eingang der Schaltung verbunden. Als Ausgang stehen vier Relais(2) zur Verfügung, die jeweils einen Kontakt schließen oder öffnen. Zum Beispiel kann damit die Stromversorgung des ATV-Senders gesteuert werden.

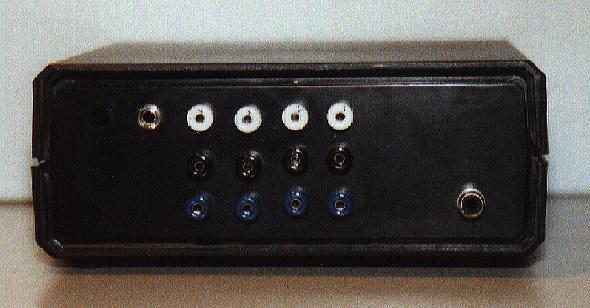

Bei einem entsprechendem DTMF-Ton wird eines der vier Relais angesprochen: DTMF-Ton Wirkung 1 - 2 Relais 1 ein - aus 3 - 4 Relais 2 ein - aus 5 - 6 Relais 3 ein - aus 7 - 8 Relais 4 ein - aus Natürlich ist ein manuelles Schalten oder Reseten per Drucktaster auf der Frontseite(1) möglich.

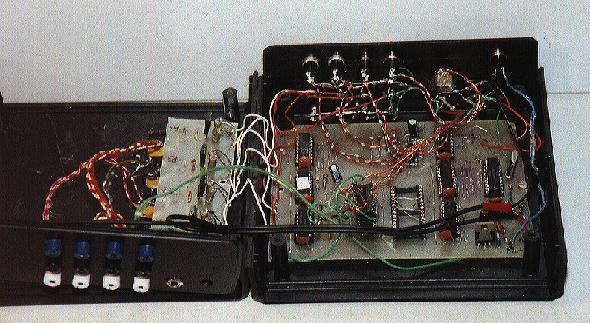

Die Schaltung kann aber auch als Codeschloß arbeiten: Vor dem Schalten der Ausgänge muß eine bestimme DTMF-Tonfolge erkannt werden, damit die Ausgänge angesprochen werden können. Die Kodierung erfolg OHNE ERPOM, ist zwar nicht zeitgemäß, aber sehr flexibel wenn man keinen Eprombrenner hat, oder nur mal was testen will. Kodiert wird mit Hilfe kleiner Drahtstücke, die man in eine IC-Fassung steckt. Das ist alles! Der Aufbau(3) ist unkompliziert, die Bauteile sind alle leicht zu bekommen. Nachträglich wurde noch eine 7-Segmentanzeige eingebaut, welche die Anzahl der richtig erkannten DTMF-Töne anzeigt. Daher das etwas größere Drahtaufkommen ;-)

Kostenpunkt der Fernsteuerung:
Komplett: 70,-DM
