Standard C-558S

Standard C-558S

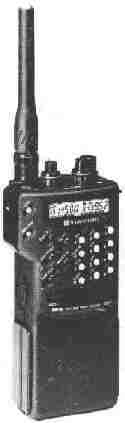

Das Standard C-558S ist ein Handsprechfunkgerät für einen gleichberechtigten Betrieb auf 2 m (VHF) und
70 cm (UHF). Es enthält zwei völlig von einander getrennte Empfänger mit separater Frequenzanzeige, Lautstärke- und Squelch-Einstellung. Bei Anschluß externer Lautsprecher werden auch die beiden Frequenzbänder gehörmäßig getrennt. Ein 1.7500-Hz-Tonruf ist eingebaut. Es stehen 20 Speicherkanäle (CMU-160) pro Amateurfunkband zur Verfügung, die neben der Frequenz auch noch einen evtl. Relaisstellen-Versatz sowie weitere Daten aufnehmen. Mit dem Steckmodul CMU-161 läßt sich die Speicherkapazität auf 2 x 100 Kanäle erweitern. Durch die Funktion DUAL WATCH lassen sich eine oder mehrere Freuenzen bei Empfang eines anderen Kanals automatisch überwachen. Des weiteren stehen verschiedene Suchlaufmöglichkeiten zur Verfügung.

Technische Daten
Frequenzbereich: 144 - 147,995 MHz und 430 - 439,955 MHz
Modulationsart: FM (F3E)
Hub: max. +/- 5 KHz
Empfängerprinzip: Doppelsuper mit 21,8 MHz (VHF)
bzw. 23,05 MHz (UHF)
als 1. und 450 KHz als 2. ZF
Empfindlichkeit: besser als 0,16 µV bei 12 dB SINAD für Haupt- und Zweitband
Squelch-Empfindlichkeit: 0,1 µV
NF-Ausgangsleistung: 200 mW
HF-Ausgangsleistung:
(bei 13,8 V)
5 W (HIGH), 2,5 W (MID), 0,35 W (LOW)
Nebenwellen: besser als -60 dB
Betriebsspannung: 6,0 bis 16,0 V (nominal: 7,2 V)
Achtung !! Mittelstift Minuspol !!
Stromverbrauch (7,2 V): VHF 850 mA/UHF 1000 mA (2 W HF)
VHF 400 mA/UHF 480 mA (0,35 W HF)
70 mA beim Empfang beider Bänder
36 mA beim alleinigen Empfang im VHF-Band
45 mA beim alleinigen Empfang im UHF-Band
25 mA beim Empfang beider Bänder (SAVE)
18 mA beim Empfang eines Bänder (SAVE)
Abmessung/Gewicht: B/H/T 55 x 131 x 31 mm,
ca. 355 g incl. Antenne und Batterie


Kabel für Packet-Radio:

Modem
