Repeater-Ablaufsteuerung mal ganz anders!

klein muss sie sein, sparsam muss sie sein, fertig muss sie sein...

Ablaufsteuerung in konventioneller Technik

Zu Beginn das Vorwort - jawohl - xyz baut viel bessere und flexiblere Ablaufsteuerungen und Ablaufsteuerungen gibt es wie Sand am Meer! Außerdem werden Ablaufsteuerungen seit Jahren nur noch mit EMR oder PIC gebaut und überhaupt!

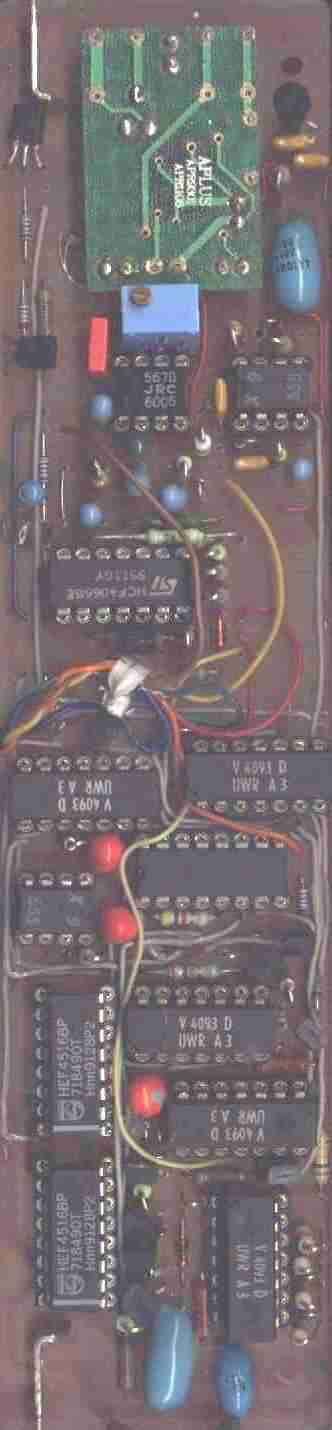

Die Abbildung zeigt das erste Muster in diskreter Technik. Zu Beginn standen - wie bei jeder seriösen Entwicklung - nur die Abmessungen, der Zeitraum und sonst gar nichts fest. Wegen des Ziels, die gesamte Schaltung im Gehäuse des kurzen Bedienteils eines U700-Mobilgerätes unterzubringen, herrscht die entsprechende Enge. Zur Erleichterung der Inbetriebnahme wurde bewusst auf SMD-Bauelemente verzichtet. Die erforderlichen Verzögerungszeiten (z.B. 90 s für Sprechzeitbegrenzung) erfordern einigen Mut zur Verwendung großer Tantal-Elkos. Die Kennung selbst (egal ob Voice oder Telegrafie) wird auf einem sehr kostengünstigen Sprachspeichermodul des bekannten Versands gespeichert. Nur die Wiederholungszeit (10 min) erforderte einige Teiler. Aufnahme der Kennung und Test erfolgen über das am Modul befindliche Elektretmikrofon und die aufgelöteten Tasten. Abgehört wird über den Lautsprecher oder Handapparat der U700 bzw. ein anderes Funkgerät. Einfacherweise wird dieser Vorgang mit Bedienteil (ohne Gehäuse) am Funkgerät durchgeführt. Der Schutz vor Umwelteinflüssen und Fehlbedienung im komplett montierten Zustand ist somit optimal gewährleistet!
Die gesamte Anordnung hat in dieser Ausbaustufe bei einer Betriebsspannung von 9 V eine Stromaufnahme von 30 mA. Besonders hervorzuheben sind der Verzicht auf Baugruppen, die einen Reset benötigen oder anderweitig in "aussichtslose Zustände" geraten können. Durch die Verwendung von CMOS-Bauelementen und die geringe Taktfrequenz ist keinerlei Schirmung oder Entstörung des NF-Teils erforderlich. Der Analogteil ist auf der Leiterplatte selbstverständlich räumlich getrennt vom Digitalteil aufgebaut und kann in anderen Funkgeräten separat eingesetzt werden. Der Temperaturgang der RC-Glieder ist für diese Anwendung uninteressant.

Eigenschaften

Abmessungen passend zum Einbau in kurzes Bedienteil der U700-Mobilgeräte
Leistungsaufnahme 270 mW
Roger Beeb 350 ms lang, 500 ms nach Trägerabfall beim User
Kennung Voice / Telegrafie max. 16 s lang, alle 10 min
Öffnen des Repeaters nach 600 ms Ruf "C" (1750 Hz)
Abfall des Repeaters nach 10 s Inaktivität (weitere 10 s noch mit Träger zu öffnen)
Begrenzung der Sprechzeit 90 s
Rauschsperre zur Vermeidung von Flattern verzögert

Ideal ist das Gerät als schneller Ersatz nach Blitzschlag, Diebstahl oder (nach Koordinierung) als Stadt-Repeater, für diverse Kurzzeiteinsätze oder für eine der Daseinsberechtigungen des Amateurfunks - den Notfunk. Durch Abmessung und Leistungsaufnahme bedingt, kann die gesamte Station mit dem Transportmittel Fahrrad innerhalb von 15 min errichtet werden!

Über die nächsten Verbesserungen wie ferngesteuerter Rundspruch-Modus und SMD-Ausführung mit durchkontaktierter Leiterplatte wurde schon diskutiert. Zusätzlich könnte ein Simplex-Papagei, auch per Fernsteuerung schaltbar, implementiert werden. Wie oft ist keine Duplex-Frequenz koordinierbar, die Eingabe gestört oder zu Beginn des Repeater-Lebens noch keine Duplexweiche vorhanden!
Für die Realisierung existiert im Moment kein Zeitplan. Dieses Universalgenie ist eher ein Fall für eine Ablaufsteuerung mit Einchip - Mikrorechner von Jens, DL5APO !
