Wendelantenne |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Diese Wendelantenne ist auf eine
"Fahnenstange" gewickelt, wie sie an Kinderfahrrädern Verwendung findet. Beim ersten Versuch, eine Wendelantenne herzustellen wurde zunächst einmal
der Kupferlackdraht ohne irgendwelche Berechnungen auf den Träger gewickelt. |

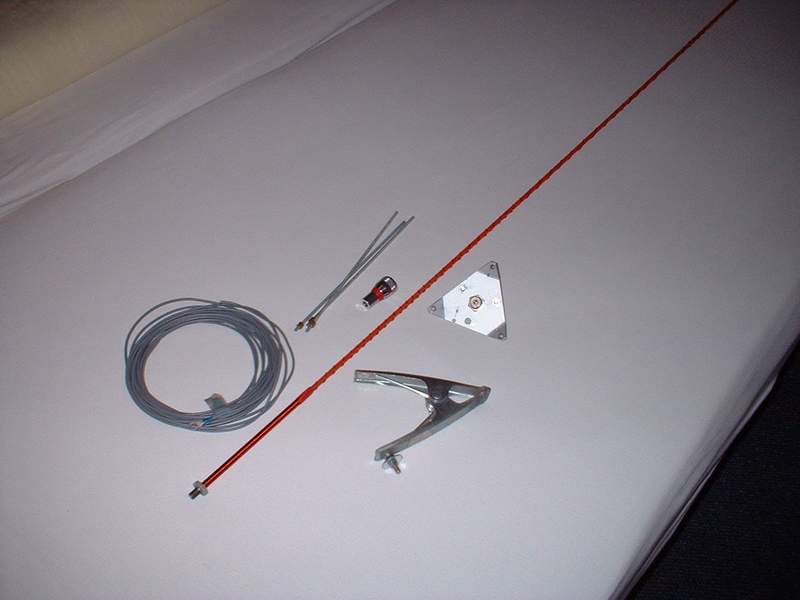

Die Einzelteile |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Leider mußte bei den Sendeversuchen vor
Ort wieder eine Matchbox zwischen Sender und Antenne geschaltet werden, da das SWR etwas
angestiegen war. Ich vermute, durch das teilweise senkrechte Herunterhängen des Radials
wurde der Fußpunktwiderstand zu stark verändert. Bei den Abstimmarbeiten hatte er
waagerecht auf dem Boden gelegen und es war ein SWR von 1:1 erreicht worden. Es wurden Kontakte auf 20m mit Wales, Rußland und Spanien mit 5W Ausgangsleistung geknüpft. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

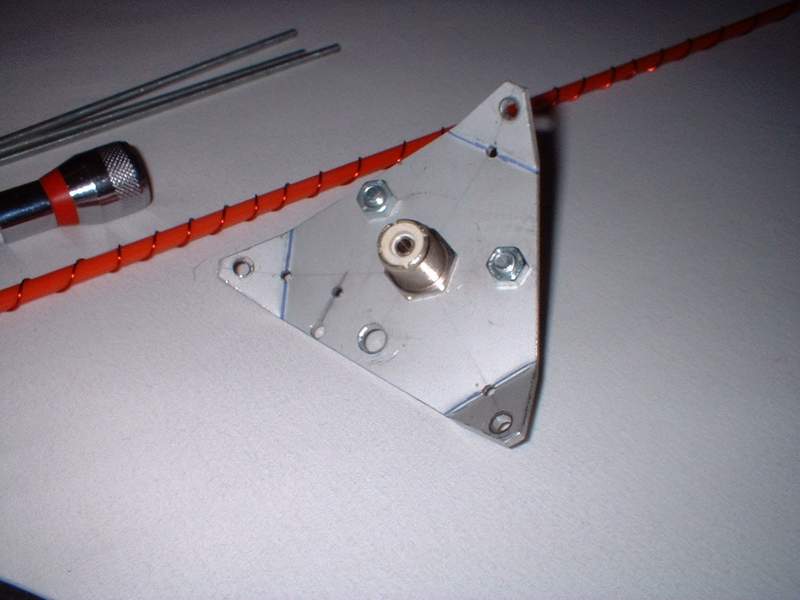

Der Antennenfuss |

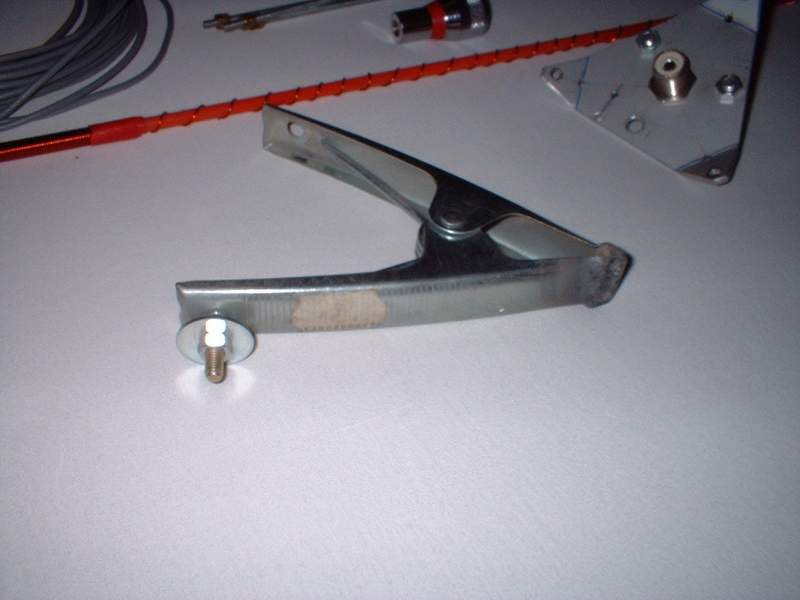

Die "Klemmung" |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Die Wicklung am Fußpunkt: Über einen Bereich von ca. 165mm wurde der 0,8mm CU-Lackdraht Windung an Windung gewickelt. Der Rest bis zur Spitze mit 61 Wdg mit größerem Abstand |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| . | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

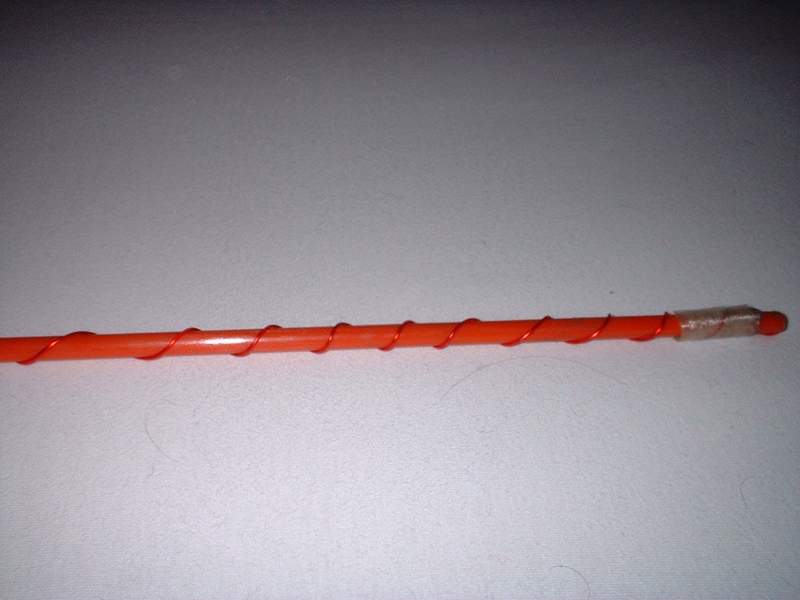

Wicklungen an der Spitze |
Die Antenne aufgestellt |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Wendelantenne die 2. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schnell wurde die Wendelantenne abgeändert. Zunächst wurde der Radial auf 5m verkürzt und die Antenne neu abgestimmt. Die Spitze der Antenne wurde noch mit einem 8mm Messingdübel versehen, Dieser Dübel wird noch mit einer 4mm Messingmutter verlötet. Diese Mutter dient zur Aufnahme einer 4mm Gewindestange, die zum Einen als Abstimmhilfe, zum Anderen zur Aufnahme der geplanten Dachkapazität dient. Zunächst gab es wieder eine kleine Enttäuschung nach dem Aufbau vor Ort und der SWR-Messung. Das SWR lag höher als erwartet. Daraufhin wurde der Radial waagerecht auf das Balkongeländer gelegt und das SWR stimmte. 1:1 ohne Matchbox. Damit konnte man zufrieden sein.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Getätigte Verbindungen mit FT817
(5W) und Wendelantenne .
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dachkapazität | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| . | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| . | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
.Die Antenne, wieder am Balkongeländer |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

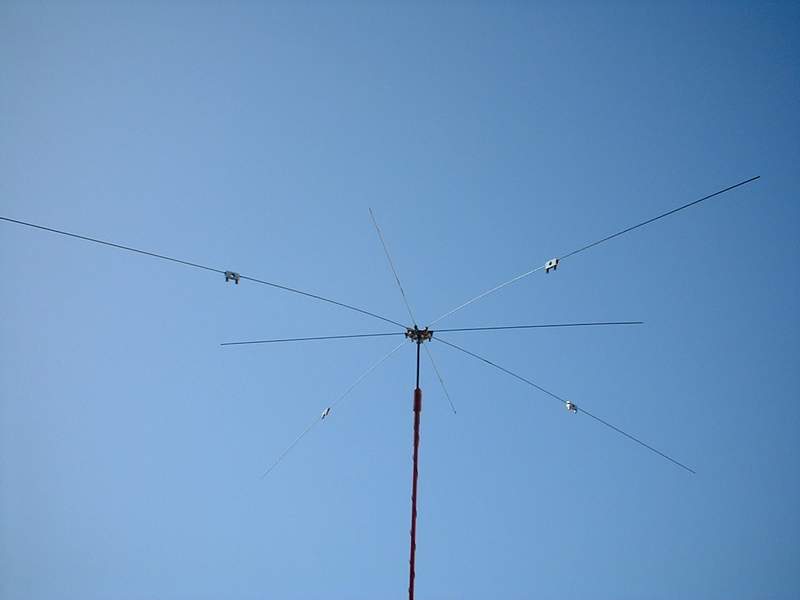

Dachkapazität |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
