Wattmeter, der Umbau eines FSI-5 (QRP)
Hinweis: Ein Mausclick auf die Fotos lädt das große Bild nach.

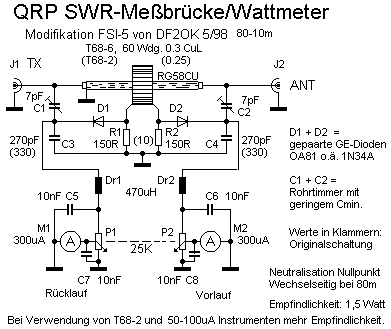

Schaltplan FSI-5 als QRP-SWR-Wattmeter Dieses Gerät ist mein 4. QRP-
Projekt. Ich besitze seit langer Zeit ein SWR-Meter,Typ FSI-5 von Monacor. Die beiden Instrumente erlauben eine gute Kontrolle während des Abstimmens. Nachteile: Frequenzabhänige Anzeige, nur relative Anzeige der Spannungsverhältnisse, keine Leistungsmessung sowie geringe Empfindlichkeit im unteren Frequenzbereich. In W1FB´s QRP-Notebook fand ich eine Schaltung, die all´ diese Nachteile nicht hat.
Das FSI-5 wurde bis auf die Anzeigeinstrumente, das Doppelpoti, die Buchsen und die Lötstützpunkte ausgeschlachtet. Das U-Blech um die vorherigen Richtkopplerelemente wurde so verändert, das der Ringkerntrafo Platz fand (Siehe Bilder). Einige Lötstützpunkte wurden zusätzlich eingebaut und die restlichen Bauteile daran befestigt. Der Masseschirm vom Kabel RG58 wird nur einseitig bei J1 an Masse gelegt. Weiteres ist der Schaltung und den Foto´s zu entnehmen.

Andere Meßgeräte

Es gibt preiswert eine Vielzahl von Geräten auf dem Markt, die sehr gut umgebaut werden können. Für wenig Geld bekommt der Kunde Instrument, Gehäuse, Umschalter und Poti in die Hand.

Geräte mit nur einem Instrument sowie Umschalter für die Anzeige lassen sich ebenfalls umbauen. Wenn wir unser Schaltbild betrachten, so führen wir jeweils einen Draht von den Verbindungspunkten Dr1/C5 und Dr2/C6 zu den beiden äußeren Schaltkontakten des Umschalters. Der Mittenkontakt wird an das "heisse" Ende des Poties gelötet. Die restliche Beschaltung zum Anzeigeinstrument bleibt bestehen. Im Schaltbild denken wir uns einfach eine Anzeigenseite weg; ferner haben wir nur ein einfaches Potentiometer zu beschalten.

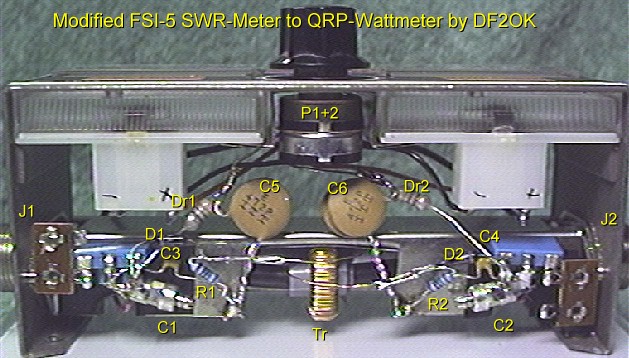

Innenansicht FSI-5 QRP-SWR-Wattmeter
Innenansicht (92KB)
Detailansicht Eingang QRP-SWR-Meter
Detailansicht (64KB)
