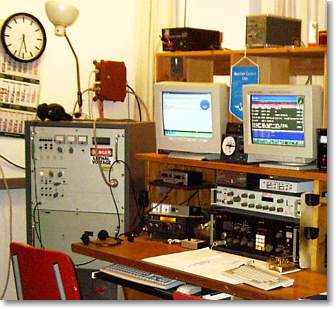

Hier stehen uns folgende Geräte zur Verfügung:
 |
EKD 300 + EZ 100 RX |
|
IC 725 (100 W oder 1V HF für PA) TX |
 |
|
|

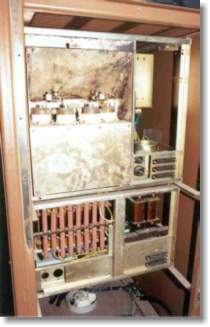

KN1E (1 KW aus 5x 4CX250, eine Treiberröhre und 4 PA-Röhren) |
 |
|
|
Projekt: Aufbau 2. KN1E, 2. KW-Arbeitsplatz mit Zugriff auf alle Sende- und Empfangsantennen |

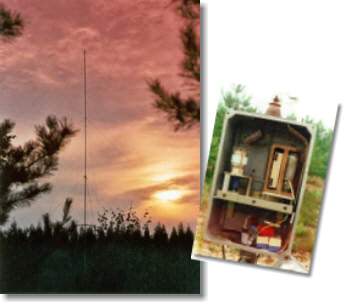

Vertical
|
160 m -30 m |
|
20 m hoch mit Anpassbox |
|
die Vertical wird ferngesteuert für die einzelnen Bänder abgestimmt |
|
steht seit 1995, seit dem diverse Reparaturen |
LP8
|
Logarhythmisch-periodische Antenne von Titanex |
|
20 m - 10 m inkl. WARC |
|
November 1998 bis Mitte 2001 auf dem Quad-Mast |
|
seit Mitte 2001 an südl. Giebelkante unseres Hauses, 12 m hoch |

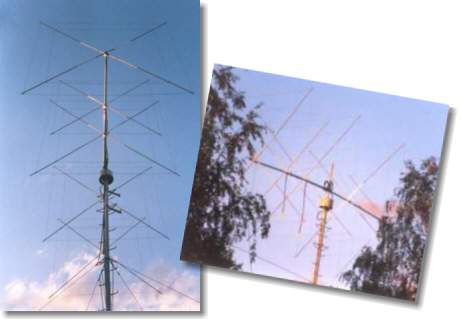

Quad
|
5el für 10 m und 4el für 15 m |
|
designed by DL8WPX - Danke! |
|
10 m Mast auf dem Wall, ca. 15 m über Grund |
|
Aufbau 2001 |
|
Optimierung 2003 |
 |
Beverages
|
4 Beverages |
|
8 Richtungen |
|
jeweils 200-300 m lang |
 |
|
|
Winter 2002/2003 Eis- bzw. Schneeschaden |
 |
|
|
Neuaufbau 2003 |
 |
temporäre Antennen
|

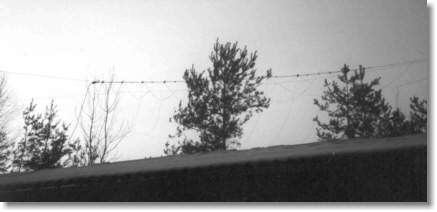

Draht-LogPer |
| 11 Elemente Eigenbau | |
| 20-10 m inkl. WARC | |
| gebaut für VK0IR (1997) | |
 |
|
|

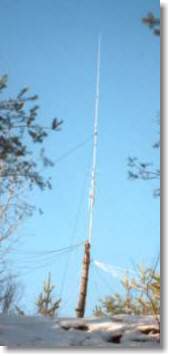

Butternut HF9V |
| 80 m - 6 m Groundplane | |
| Das war unsere 1. Antenne in Langebrück! (1995) | |
| Abbau 2001 zur Rekonstruktion | |
 |
|
|
FD5 |
| Für 160/80/40/20/10 m | |
| 80m lang | |
| speziell für DAØHQ-Europa-Verkehr gedacht | |
| 1999 - 2001 (abgebaut wg. Quadprojekt) | |
|
diverse Dipole + Loops made by DL2DXA |
|

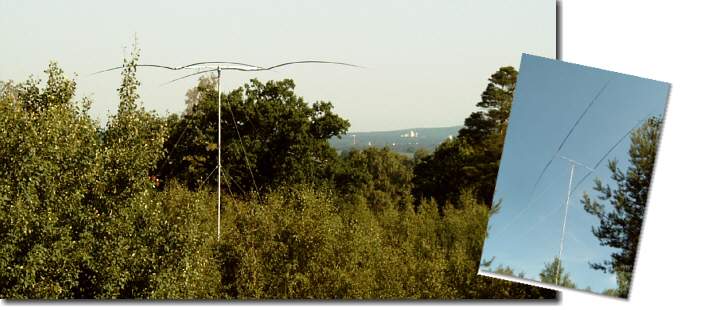

HB9 für 40 m |
| Design by DL4LQM | |
|
18 m hoch |
|
| Aufbau zum WAE CW 2002/2003 | |
 |
|
|

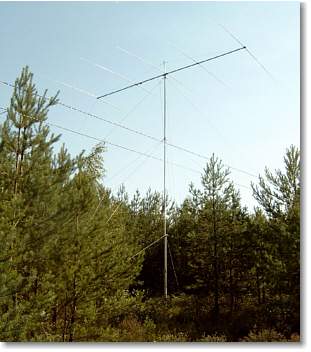

5el-Beam für 20 m |
| Aufbau zum WAE CW 2002/2003 | |
 |
|
|
4el-Beam für 20 m |
| Aufbau zum WAE CW 2003 | |
 |
|
|

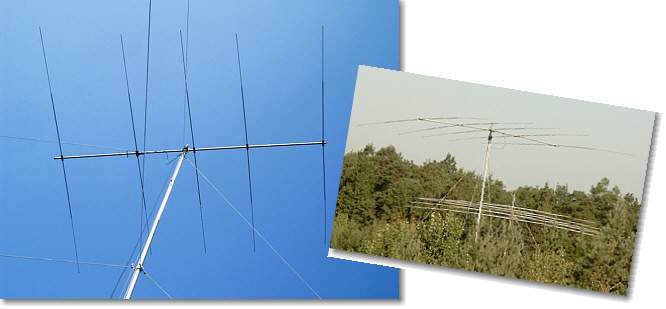

5el-Beam für 15 m |
| Aufbau zum WAE CW 2003 | |
 |
Projekte
|
Richtantenne für 40 m oder 30 m |
|
Vertical für 160 m |
