GHz-EME
In 2025 successful received
10GHz EME beacon DL0SHF
RX: 75cm
Offset-Spiegel, LNB mit 25MHz OCXO
In 2025 successful received
10GHz EME beacon DL0SHF
RX: 75cm
Offset-Spiegel, LNB mit 25MHz OCXO
· Software
o HDSDR
o vspMgr
o Wsjt-x
o PSTRotator Rotorsteuerung)
· Hardware
o Kathrein CAS-075 (75cm Offset-Spiegel)
o Mein QO-100 LNB mit separaten 25MHz LO-Eingang
o 25MHz LO v. DF9NP
o SDR Empfänger „SDRPlay RSPDx“
o Spid RAS
Folgende Vorgehensweise hat sich für mich bewährt was die
genaue Mond-Positionierung angeht, wenn mal keine Sicht auf den Mond ist z.B.
bei wolkenverhangenem Himmel. Ich nutzte dann als Kalibrierung ein QO-100
Baken-Signal. Bei dem besten Signal weiß ich anschließend, dass mein Spiegel
auf 155.3Grad horizontal und 30.3Grad vertikal positioniert ist (die genaue
Position von QO-100 an seinem jeweiligen QTH lässt sich im Internet z.B. unter https://eshail.batc.org.uk/point/
herausfinden). Mein Azimuth und Elevation Rotor (SPID
RAS) hat eine Auflösung von 1 Grad -- das reicht um dann den Mond zu finden und
nach zu verfolgen. Alternativ sollte es auch mit einem Stativ und entsprechend
genauer Azimuth-Skala sowie einem digital Inclinometer gehen.
Neben der Ausrichtung auf dem Mond muss ich auch unbedingt die genaue QRG
meiner Empfangsanlage kennen. Das 10GHz LNB sollte daher einen 25MHz
Referenzeingang haben - idealerweise GPS stabilisiert. Bei meinen Versuchen
nutzte ich kein GPS-Referenzsignal sondern den 25MHz LO mit 10MHz Ref.-Eingang von DF9NP. Das 10MHz Signal wiederum ist ein
10MHz LO von DF9NP für kleines Geld und kein GPS stabilisiertes Signal. Der
10MHz LO ist superstabil aber hat aber eine gewisse Abweichung (lässt sich
mittels Trimmer korrigieren). Ich habe aber das Glück
eine 10GHz Bake in meiner Nähe zu haben – DB0MOT mit Sende-QRG 10368.820 MHz.
Mit meinem LNB habe ich DB0MOT auf 10368.823 gemessen. Also ca. 3KHz
Abweichung. Daher musste ich für den Empfang der EME Bake nicht 10368.024
sondern 10368.027 einstellen.
Das hat auch dann prima geklappt.
In June 2026 receiving some more 10GHz EME stations
Ich benutze nach dem LNB den SDR-Empfänger SDRPlay RSPDx. Ich habe am
Freitag folgende Software-Kombinationen "SDRConsole+WSJTx"
- "SDRPlay RX Bridge+WSJTx
improved plus" und "HDRConsole+WSJTx"
miteinander vergleichen. Da gab es keinen Unterschied in den Empfangsergebnissen.

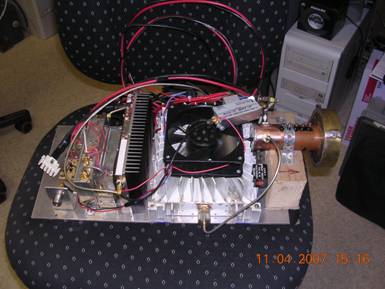

Da ich durch meine DATV Versuche auf QO100 eine 200W PA für 13cm habe als auch einen SGLab 13cm Transverter, G4DDK Preamp und einen 1,15cm Alu-Vollspiegel inkl. OK1DFC light Septum Feed möchte ich mich auf 13cm EME versuchen.

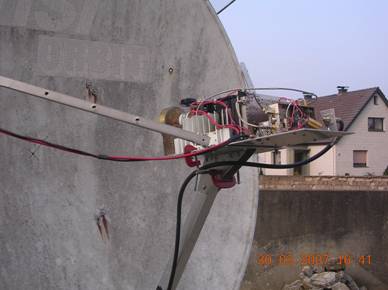

Hier erste Bilder vom Okt. 2026 vom geplanten Setup:
vy73
Marco
